钣金结构CPU机柜壳体三维设计

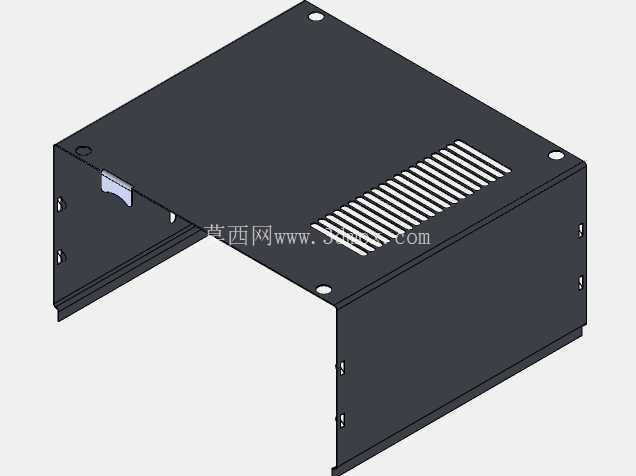

　　在工业控制、嵌入式计算设备部署场景中，这类钣金结构CPU机柜是承载核心运算硬件的核心防护载体，区别于民用电脑机箱，工业场景下的CPU机柜需要兼顾硬件安装兼容性、散热效率、结构防护强度以及现场安装适配性，多数应用在车间工控柜内嵌、设备主控单元集成、小型服务器节点部署等场景，需要适配工业现场多粉尘、存在小幅振动、安装空间紧凑的实际工况。从结构设计逻辑来看，该壳体采用一体化折弯钣金成型思路，主体为单块钣金件通过多次折弯形成U型主体框架，减少拼接焊缝与紧固件数量，从根源上降低装配误差累积，同时提升壳体整体结构刚性，避免长期受振动影响出现拼接位松动、形变的问题。

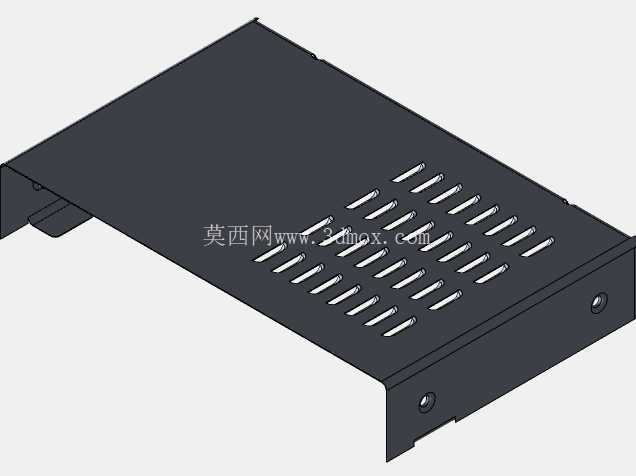

　　壳体上盖区域设计了阵列式长条冲压散热孔，孔位采用斜向排布的长圆孔结构，这种排布方式一方面可以在单位面积内最大化通风开孔面积，保障内部CPU、主板、存储硬件运行时的热量可以通过自然对流或者内置风扇形成的风道快速排出，避免硬件过热降频；另一方面长圆孔的冲压翻边结构可以提升开孔区域的钣金强度，避免大面积开孔导致的盖板凹陷、形变问题，同时斜向排布的孔位可以在一定程度上阻挡上方滴落的液体、大颗粒粉尘直接落入壳体内部，兼顾散热与基础防护能力。壳体侧壁预留了沉头安装孔位，孔位位置对应内部主板、电源模块的标准安装点位，采用沉头设计可以保证紧固件安装后表面无凸起，不会影响壳体在机柜内部的推入安装，也避免凸起划伤相邻设备的布线或者外壳。

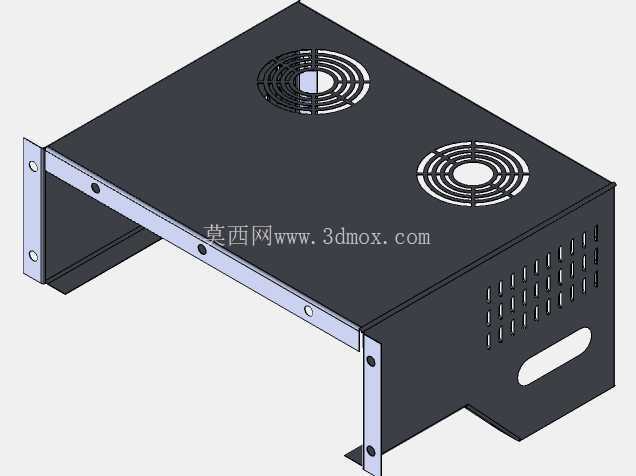

　　在安装边界设计上，这类CPU机柜的外形尺寸严格遵循标准19英寸机柜的安装单元模数，深度方向适配浅机柜的安装空间，不需要额外加装转接支架就可以直接固定在标准机柜的立柱上，壳体的折弯边缘做了压边处理，没有裸露的钣金锐边，既可以提升边缘结构强度，也能避免装配、维护过程中划伤操作人员或者损坏内部线材。从功能特性来看，该壳体的钣金折弯结构在两侧形成了自然的安装导向边，在将机柜推入安装位时可以顺着机柜导轨滑入，不需要额外加装重型导轨，降低整体配套成本；壳体底部预留了走线缺口，对应主板IO接口、电源接线、网线接口的出线位置，缺口边缘做了卷边处理，避免线材长期摩擦被钣金锐边割破绝缘层，造成短路隐患。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有折弯内角都预留了适配钣金厚度的折弯半径，避免折弯时出现材料开裂、回弹超差的问题，所有开孔都采用冲压工艺一次成型，不需要后续二次铣削加工，有效降低单件加工成本，适合批量生产。在实际应用中，这类CPU机柜可以直接适配标准ATX架构的工业主板、标准ATX电源以及2.5英寸工业固态硬盘，内部预留的安装点位可以根据需求扩展固定硬盘支架、散热风扇支架，不需要对壳体进行二次打孔加工；壳体表面采用哑光喷塑处理，既可以提升钣金的防锈耐腐蚀能力，适配工业现场的潮湿、多腐蚀气体环境，也可以避免金属表面反光对运维人员观察设备状态指示灯造成干扰。结构设计时还做了电磁屏蔽的考量，一体化折弯的壳体形成连续的金属屏蔽层，各个拼接位的接触间隙控制在0.5mm以内，可以有效屏蔽工业现场的变频器、电机等设备产生的电磁干扰，保障内部CPU运算单元稳定运行，不会因为外界电磁干扰出现运算错误、通讯中断的问题。不同于厚板材焊接的重型机柜，这类薄钣金折弯的CPU机柜整体重量较轻，单人就可以完成安装、拆卸维护，在需要频繁更换硬件、调整设备部署位置的场景下，运维效率更高，同时结构强度完全满足承载工业级硬件的需求，在常规振动工况下不会出现结构形变、硬件松动脱落的问题。
