4U壁挂式钣金设备机柜机架结构

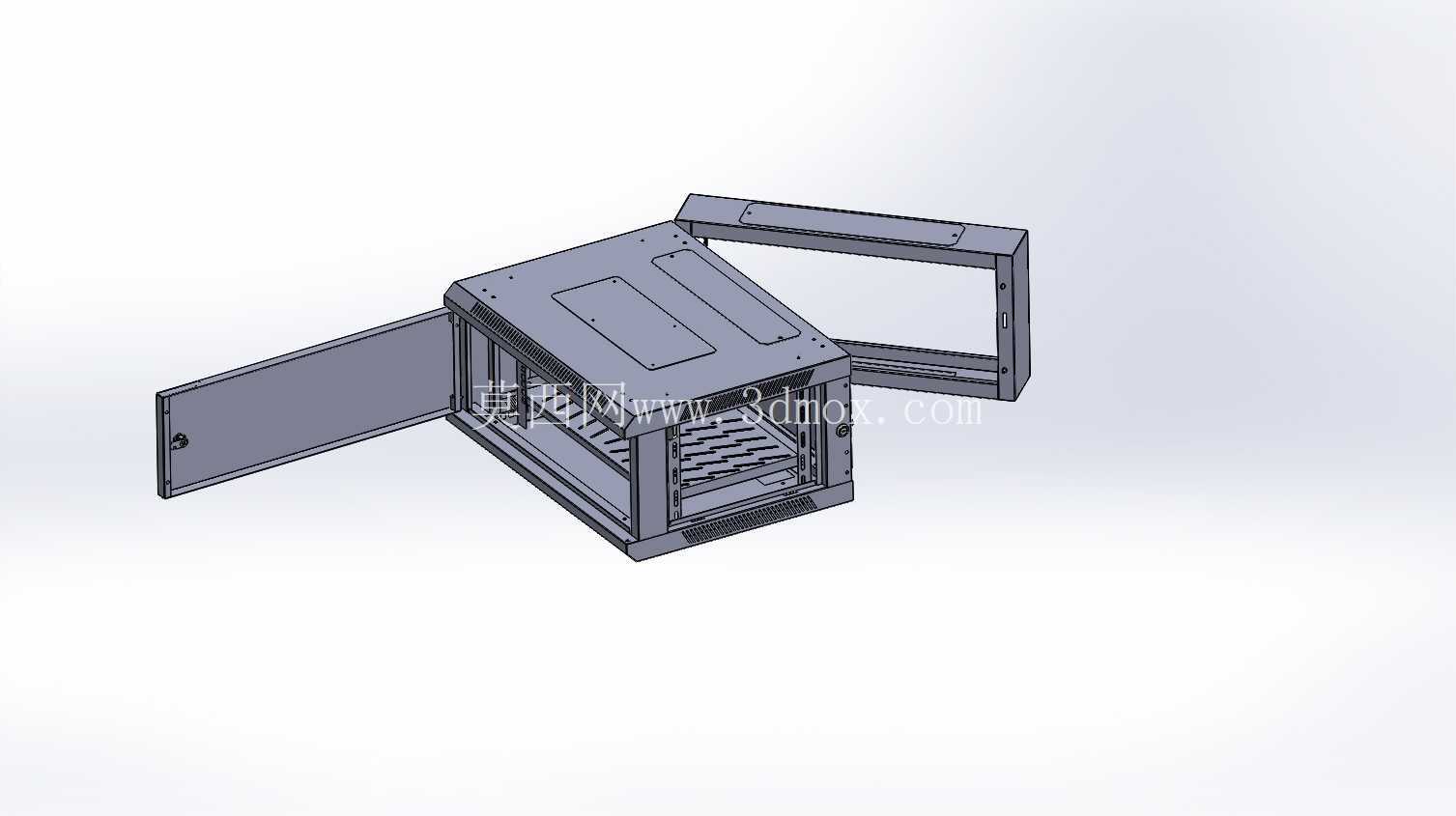

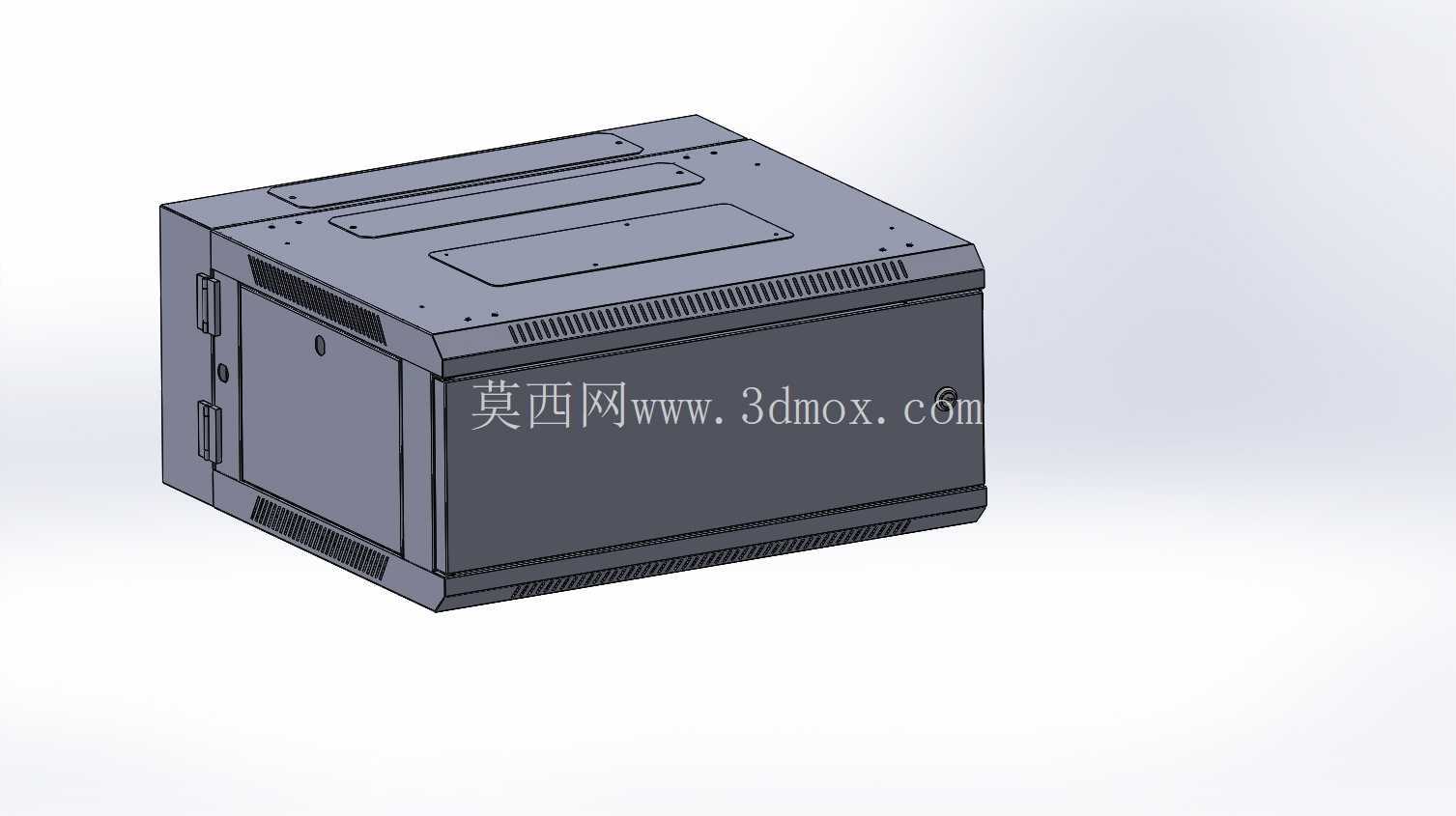

　　该机架面向弱电井、车间墙面、小型机房、产线工位旁等地面空间受限的安装场景，用于承载交换机、工业网关、配线架、小型服务器等IT与通讯设备。结构采用钣金折弯成型思路，主体由左右侧板、背板、顶部盖板、底部承托板及前置门框组成，各板件通过翻边、压铆螺母与紧固件连接，既保证箱体刚性，也便于拆解运输与现场维护。

　　从安装边界看，壁挂式机架需要重点校核墙面固定点、箱体深度与开门空间。背部预留挂墙固定区域，安装时需匹配墙体承重条件，膨胀螺栓位置应尽量靠近骨架受力区，避免仅固定在薄板上。箱体深度方向要兼顾设备插入、线缆弯曲半径和墙面散热间隙；前方门框与可开启侧门在打开状态下不能与通道、管线或相邻设备干涉。

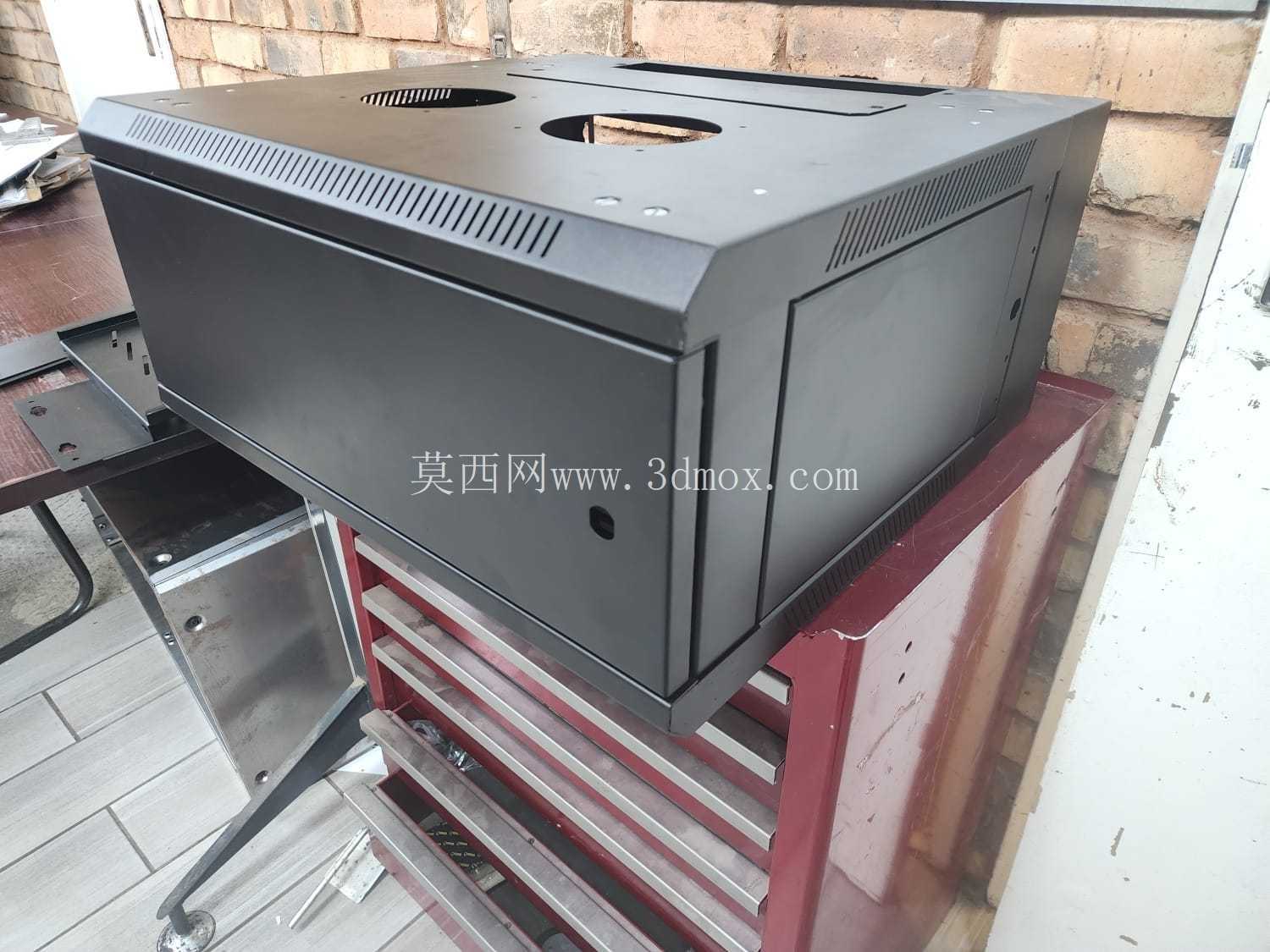

　　4U高度对应标准19英寸设备的安装空间，内部设置可固定设备的安装立柱或导轨位，孔位按通用机架间距布置，方便不同深度设备调整。机架侧板和门板采用折弯加强筋形式，在薄板厚度有限的情况下提升抗扭能力；顶部盖板可遮挡灰尘，底部承托结构承担主要设备重量，边角处做折边处理，减少锐边并增加局部刚度。

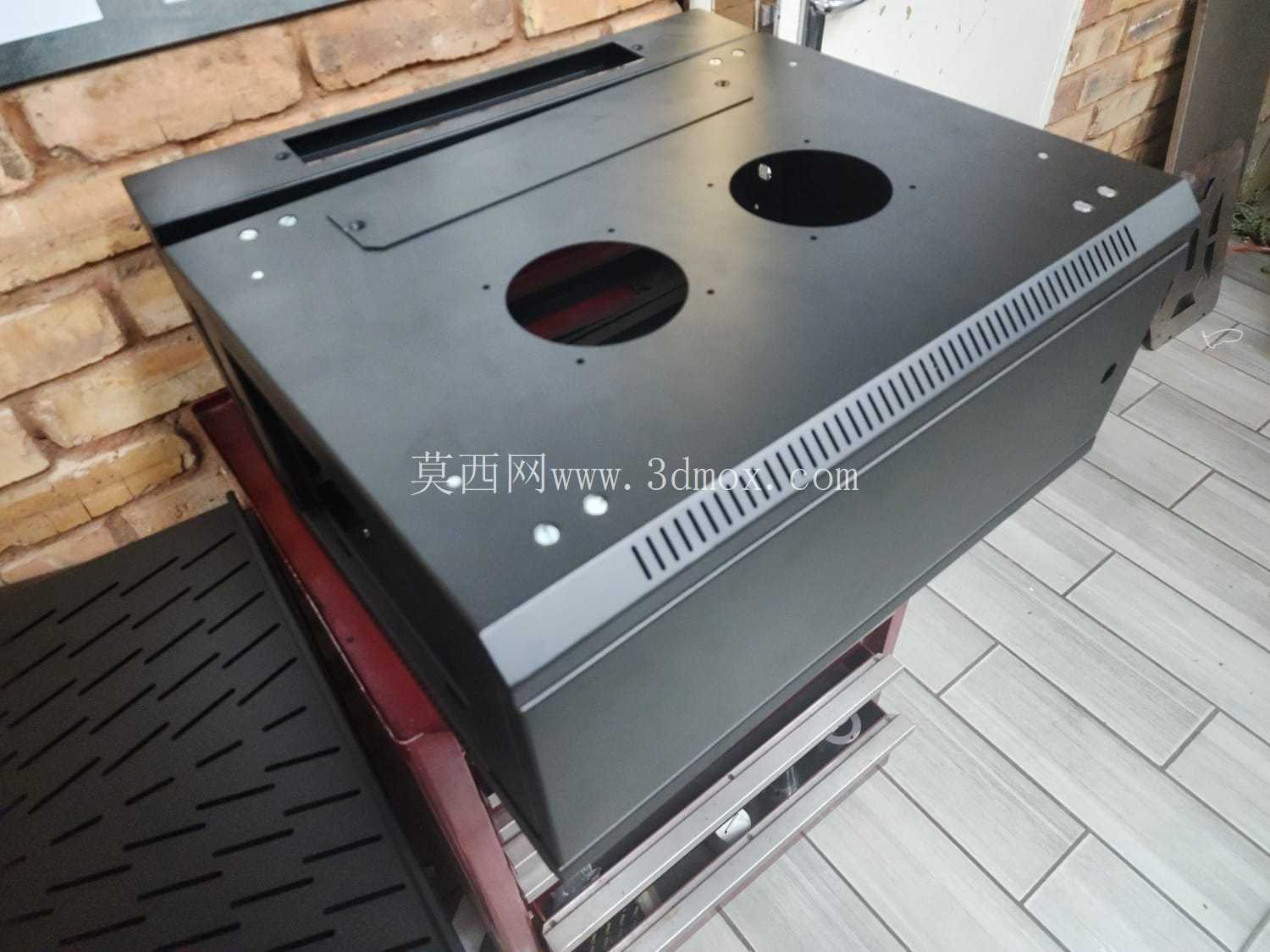

　　散热与走线是这类机柜在实际使用中不可忽略的问题。模型在箱体内部保留了设备前后通风通道，适合网络设备自然散热或配合小型风扇使用；线缆可从背部、顶部或底部进入，具体开孔位置应结合现场桥架和线管方向确定。对于工业现场，还可在门板上增加通风孔、防尘网或锁具，以满足防护、安全和维护管理要求。

　　建模时需要把钣金件的折弯半径、展开余量、焊接或拼接关系表达清楚，尤其是门框铰链、门锁安装位、侧板搭接边和背板挂孔区域。承托板与立柱连接处应避免单点受力，设备满载时重量需通过侧板、背板和挂墙件共同传递到墙面。整体结构不追求复杂造型，而强调标准设备兼容、现场安装可靠、维护开门方便以及钣金加工可落地。
