钣金结构PC机柜三维设计方案

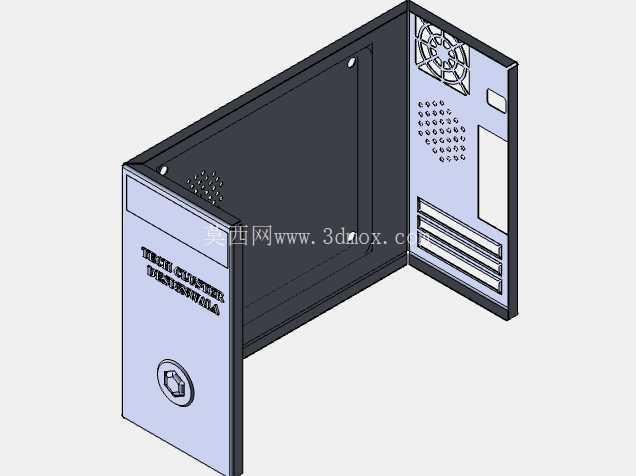

　　这款PC机柜采用钣金折弯工艺成型，主要面向工业控制场景下的计算机硬件承载需求，可适配车间工控机、小型工作站、嵌入式计算单元的安装使用，在自动化产线控制台、设备间本地计算节点、小型机房边缘部署场景中都能适配。从结构设计来看，主体采用单侧板开放式折弯架构，主承载面板预留了密集的通风冲孔区域，冲孔采用等距阵列排布，既保证了钣金面板的结构刚性，又能为内部硬件提供充足的进风散热通道，避免高负载运行时内部积热导致硬件降频或故障。侧板区域预留了标准风扇安装位，可适配常规尺寸的轴流散热风扇，对应位置设计了格栅式通风口，兼顾防异物进入与空气流通的需求，同时在侧板边缘做了折边压筋处理，提升薄板钣金的抗形变能力，避免搬运或安装过程中出现边角变形。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯避让间隙，避免折弯时出现材料挤压开裂的问题，所有安装孔位都采用了通用标准尺寸，对应主板铜柱安装位、电源固定位、扩展卡槽位都做了位置校核，可兼容常规ATX、M-ATX规格的主板安装，电源安装区域预留了标准ATX电源的安装空间，边缘做了卷边处理，避免安装时划伤线材或操作人员手部。机柜的安装边界充分考虑了桌面放置与壁挂安装的双重需求，背部预留了壁挂挂点的冲压凸台，可直接通过膨胀螺丝固定在墙面或设备机架上，底部预留了防滑脚垫的安装孔位，桌面放置时可加装橡胶脚垫提升放置稳定性，同时隔绝底部振动对内部硬件的影响。

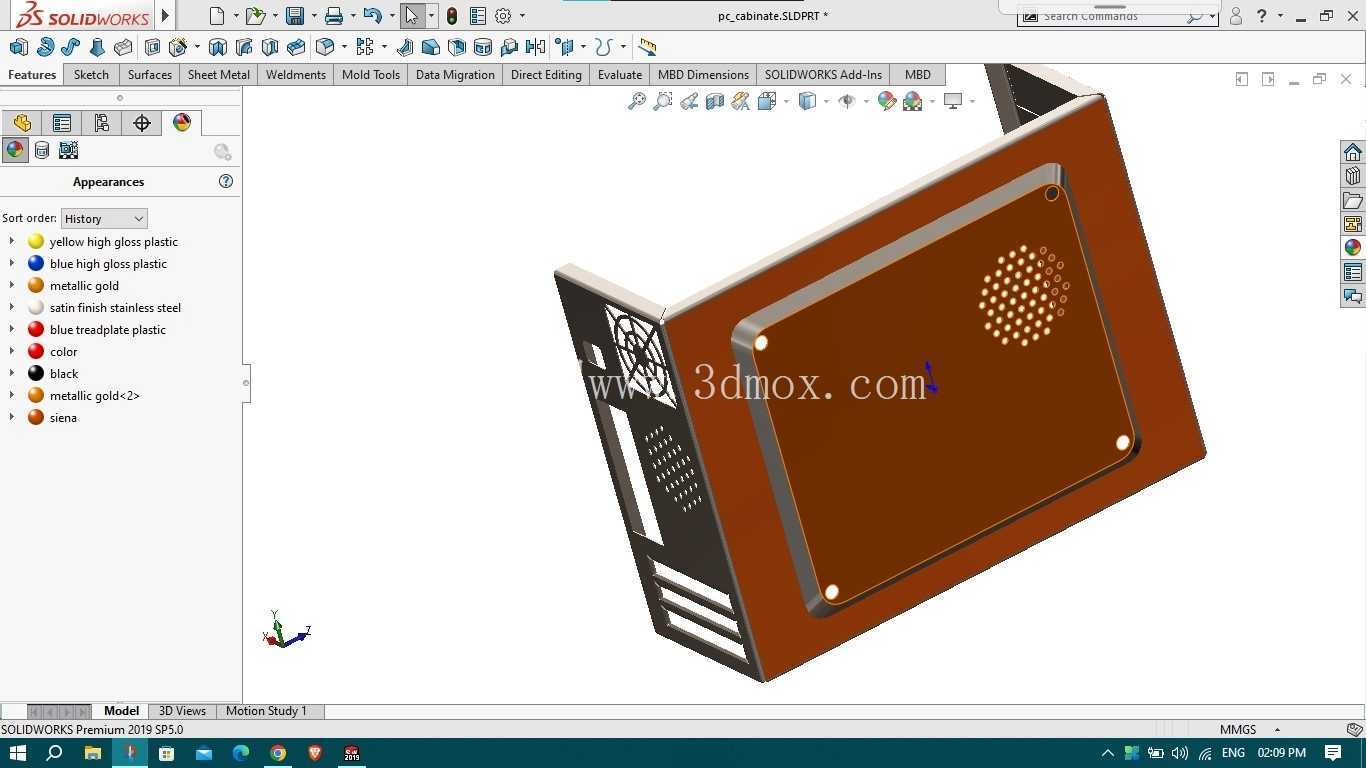

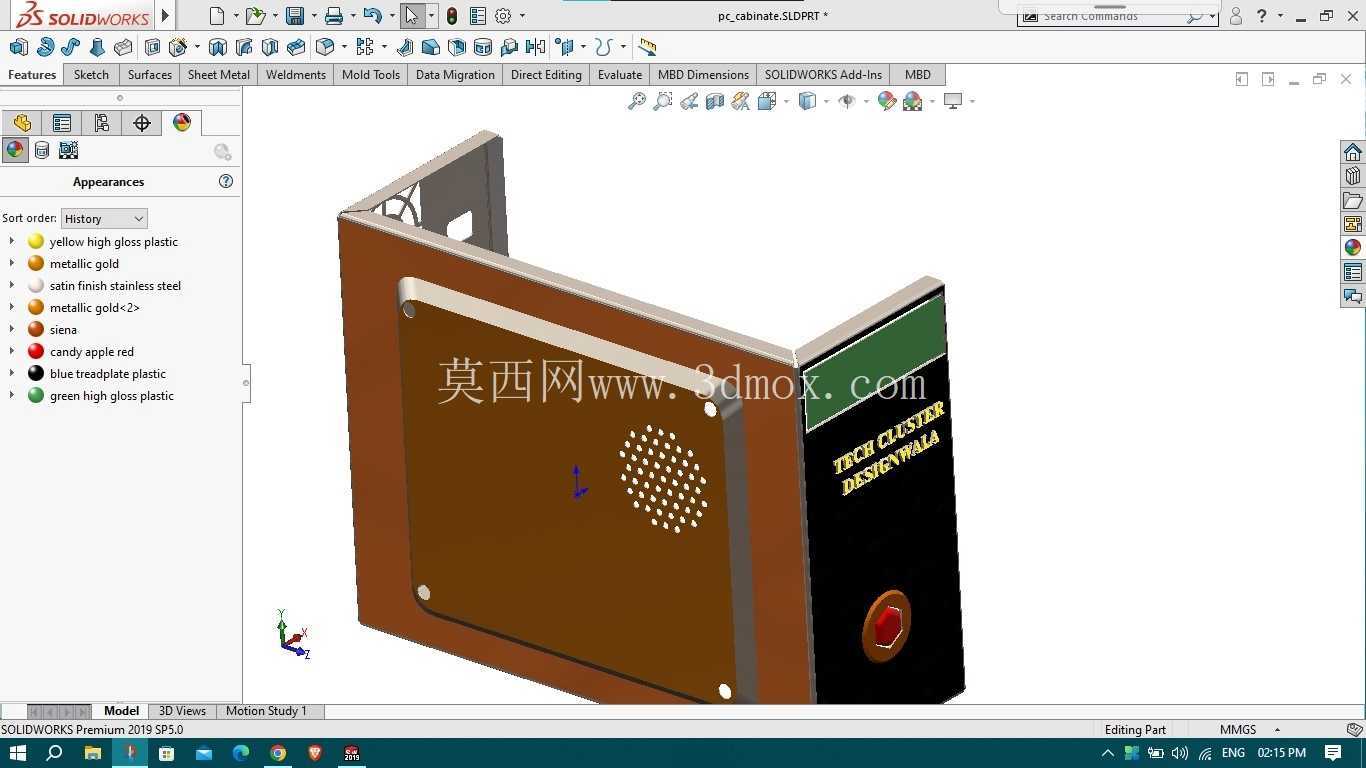

　　从功能特性来看，这款机柜没有采用全封闭的壳体设计，开放式的侧板结构更方便硬件的拆装维护，不需要完全拆解柜体就能完成内存、硬盘等配件的更换作业，主面板的边缘做了内嵌式的边框设计，可搭配透明亚克力盖板使用，既可以观察内部硬件的运行状态，又能阻挡日常使用中的灰尘、飞溅液体接触内部电路。在结构强度校核阶段，针对钣金的板材厚度做了选型优化，主体承载面板采用稍厚的钣金板材，避免主板安装后出现面板下垂变形，非承载的通风侧板采用稍薄的板材控制整体重量，所有拼接位置都采用了自攻螺丝固定的连接方式，不需要额外的焊接工序，降低加工成本的同时也方便后期的拆解维护。

　　机柜的边角位置都做了圆角折弯处理，没有尖锐的外露边角，避免安装维护过程中出现磕碰划伤的风险，所有冲孔的边缘都做了去毛刺处理，防止线材穿过孔位时被毛刺割破绝缘层造成短路风险。实际应用中，这款机柜既可以作为普通台式PC的定制化机箱使用，也可以作为工业现场的工控机柜体，适配车间多尘、有轻微振动的使用环境，钣金表面可根据使用需求做喷塑、喷漆处理，提升防腐蚀、防锈能力，在设备配套、实验室计算节点、小型服务器部署等场景都有较好的适配性。设计时还考虑了线材的走线空间，在柜体边缘预留了扎带固定孔位，可将内部电源线、数据线规整固定，避免线材干扰散热风扇转动，也让内部走线更加整洁，方便后期故障排查。整体结构没有复杂的曲面造型，全部采用平面折弯、冲孔工艺即可完成加工，不需要开模，小批量定制生产的成本较低，可根据实际使用需求灵活调整开孔位置、安装位尺寸，适配不同规格的硬件安装需求。
