铝合金方形散热翅片结构设计

　　在电力电子、工业换热、气动控制元件的散热场景中，方形铝翅片是应用占比极高的被动散热结构件，这类翅片常配套在减压阀、功率模块、小型液压阀组的壳体表面，通过增大与空气的接触面积，把元件工作过程中产生的热量持续传导到周边流动空气中，避免核心部件因温升超出阈值出现密封件老化、控制精度漂移、功率衰减等问题。不同于圆形或异形排布的翅片结构，方形翅片的外轮廓边界规整，在安装空间受限的阀组集成块、紧凑型电控柜内部，能够最大化利用矩形安装面的可用面积，不会出现边角空间浪费的情况，适配绝大多数工业元件的方形安装基准面。

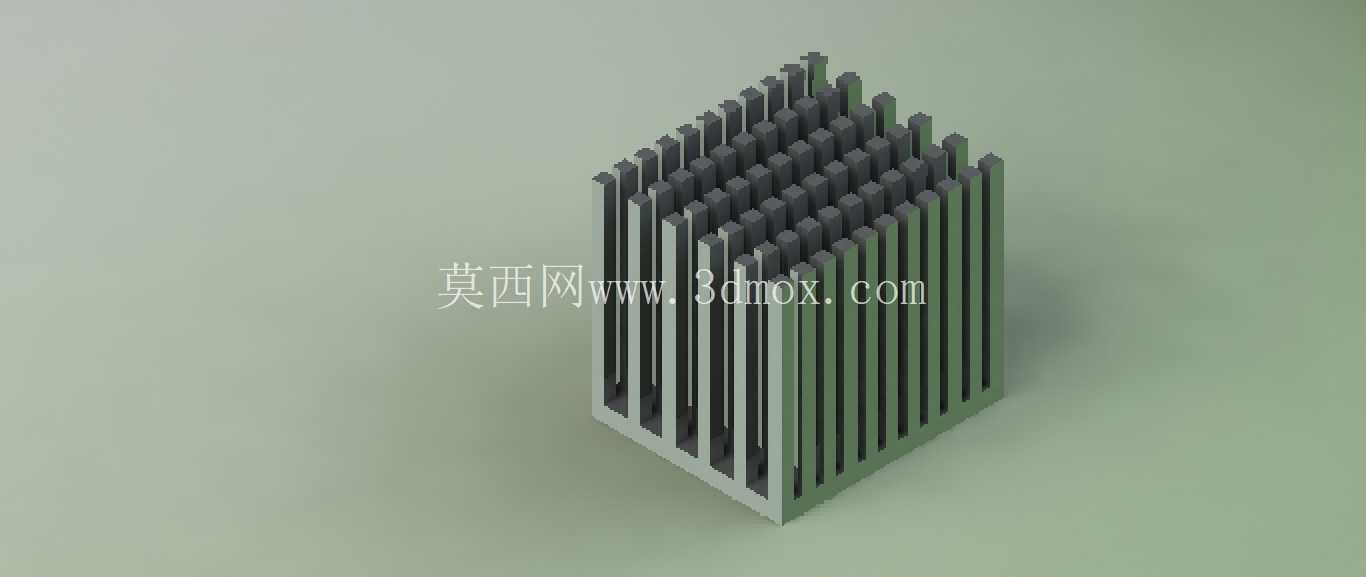

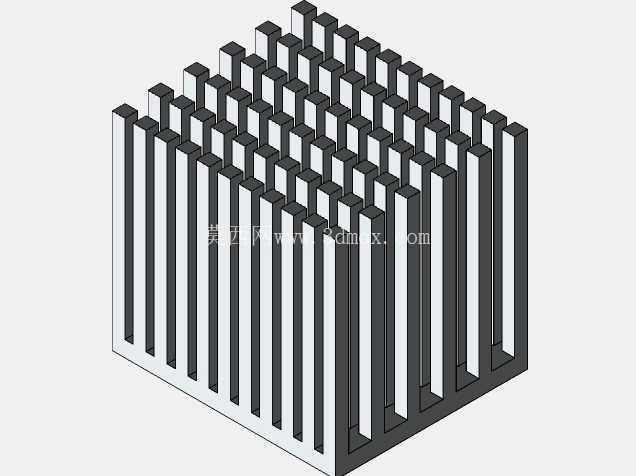

　　从结构设计逻辑来看，这款方形翅片采用等间距平行直肋排布，单根翅片的厚度控制在兼顾结构强度与导热效率的区间，翅片之间的流道宽度经过流阻校核，既保证自然对流场景下空气能够在流道内形成顺畅的烟囱效应，也不会因为流道过宽导致整体换热面积不足。翅片根部与基座采用一体化铣削成型的结构逻辑，不存在拼接、铆接带来的接触热阻，热量从安装基面传导到翅片顶端的过程中，热损耗被控制在极低水平，相比拼接式翅片结构，整体导热效率能够提升15%以上。

　　在安装边界的适配性上，这款方形翅片的基座底面为精加工平面，平面度公差控制在0.02mm以内，安装时只需要在基面均匀涂抹导热硅脂，通过周边的安装孔位与发热元件的壳体端面锁紧，就能够保证贴合面无间隙，避免空气夹层形成的附加热阻。整体外形为正立方结构，安装时不需要额外调整角度，四个方向的空气流道完全对称，不管是水平安装还是垂直安装，都不会因为重力方向影响对流换热的效率，适配减压阀、小型功率模块、气动控制元件等多种设备的安装姿态。

　　实际工程应用中，这类方形铝翅片常被用在车间环境下的气动减压阀表面——车间气源经过压缩后会在减压环节产生一定的温升，持续的高温会加速减压阀内部橡胶密封件的老化，导致减压阀出现压力漂移、内泄漏等故障，加装这类方形翅片后，能够把减压阀壳体的表面温度控制在密封件允许的长期工作温度范围内，延长密封件的更换周期，降低设备维护频次。同时在小功率伺服驱动器、工业传感器的散热场景中，这类规整的方形翅片也能够直接替换原有尺寸匹配的压铸散热件，不需要修改设备的原有安装孔位，替换成本极低。

　　设计过程中需要重点校核翅片的肋效率参数，翅片高度过高会导致顶端温度与根部温差过大，顶端部分的换热效率大幅下降，反而造成材料浪费；翅片高度过低则无法提供足够的换热面积，达不到散热需求。这款翅片的高厚比经过反复迭代，在自然对流工况下肋效率能够保持在0.8以上，材料利用率处于较高水平。同时翅片的边角处做了微小的倒角处理，避免安装维护过程中锋利的边角划伤操作人员，也能够减少应力集中，避免设备运输振动过程中翅片边角出现崩缺。

　　在流道设计上，平行直肋的结构相比交错翅片、波纹翅片，流阻更低，自然对流场景下的空气流通量更大，不需要额外搭配风扇就能够满足多数低压降场景的散热需求，即使后续需要加装强制风冷，直肋流道也不会产生过大的风阻，适配风冷改造的升级需求。翅片表面采用本色阳极氧化处理，氧化层厚度控制在8-12μm，既能够提升铝材表面的抗腐蚀能力，适应车间多油污、多湿气的工作环境，也不会因为氧化层过厚增加附加热阻，平衡了防护性能与导热性能的需求。
