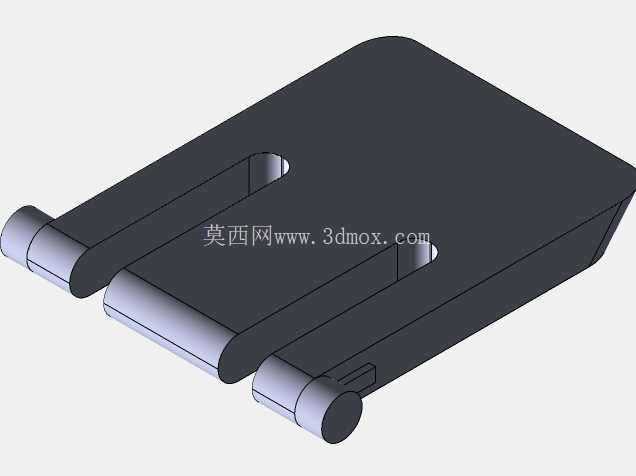

罗技K220键盘支撑腿替换结构设计

　　日常办公场景中，薄膜键盘的底部支撑腿属于高频受力的易损部件，很多用户在调整键盘倾角、挪动键盘位置时，很容易因为受力角度不对导致原机支撑腿断裂，直接影响键盘的使用手感，不少还在功能完好期的键盘因为支撑腿损坏被闲置，造成不必要的浪费，这款适配罗技K220键盘的支撑腿结构，就是针对这类易损场景做的适配性结构设计。从实际使用的受力逻辑出发，键盘支撑腿在展开状态下，需要承担键盘单侧约四分之一的整机重量，同时还要承受用户打字时传递过来的下压力、水平方向的滑移力，所以在结构设计上，首先还原了原机支撑腿的转轴配合尺寸，转轴位置做了0.1mm的配合间隙预留，既保证转动时的阻尼感和原机一致，不会出现展开后自动回落的问题，也不会因为间隙过小导致安装后转动卡滞。

　　支撑腿的主体承力部分做了等厚度的加强筋过渡，从转轴位置一直延伸到支撑脚垫接触桌面的端部，避免长期受力后出现塑胶件的蠕变弯曲，保证支撑角度长期使用不会发生偏移。安装边界完全匹配原机键盘底部的转轴卡槽尺寸，不需要对键盘本体做任何打磨、修改，直接将支撑腿的转轴对准卡槽按压到位即可完成安装，和原机配件的安装逻辑完全一致，普通用户不需要额外工具就能完成替换。外形上贴合原机支撑腿的轮廓弧度，安装后和键盘底部的贴合度一致，不会出现突出、硌手的问题，支撑腿展开后提供的倾角和原机设计一致，符合常规办公场景下的手腕输入角度，能有效降低长时间打字的手腕疲劳度。

　　接触桌面的端部做了微圆弧处理，避免尖锐边缘刮伤桌面，同时这个位置的平面度控制在0.05mm以内，保证支撑后不会出现单侧悬空、键盘晃动的问题。在结构的卡扣位置，也就是支撑腿和键盘转轴连接的限位部位，做了和原机一致的卡位凸点，当支撑腿展开到工作角度时，凸点卡入键盘底座的对应凹槽，提供清晰的到位反馈，同时保证正常打字受力时不会意外收合；当需要收纳支撑腿放平键盘时，只需要施加正常的扳动力度就能克服凸点的限位阻力，将支撑腿收回键盘底部的收纳槽内，整个操作的力度反馈和原配件保持一致。

　　考虑到日常使用中可能遇到的水杯泼溅、桌面汗渍侵蚀的场景，整个结构的壁厚设计均匀，最小壁厚1.2mm，最大壁厚2mm，避免注塑生产时出现缩痕、气泡等缺陷，同时整体结构没有应力集中的直角转角，所有受力转折位置都做了R0.5以上的圆角过渡，提升零件的抗冲击能力，即使不小心磕碰、摔落键盘，支撑腿也不容易出现断裂问题。从实际适配场景来看，这款结构不仅可以作为原机损坏支撑腿的替换件，也可以针对有特殊倾角需求的用户做小角度的调整改型，比如需要更大支撑角度的用户，可以在现有结构基础上调整支撑端的高度，不需要重新设计转轴配合部分，大幅降低改型的建模工作量。在三维建模过程中，所有配合尺寸都按照原机实测尺寸做了公差预留，转轴的直径尺寸、卡槽的开口宽度、支撑腿的收纳轮廓都和原机腔体完全匹配，不会出现安装后收纳不到位、突出键盘底部的问题，保证安装后键盘放平状态下和桌面完全贴合，不会出现高低不平的晃动问题。
