大直径铁质拼接式储水罐体结构设计

　　在工业储水、流体中转、现场临时储液的场景中，大直径立式罐体的应用十分普遍，这类罐体往往需要兼顾现场加工可行性、结构强度与运输便利性，本次设计的直径286厘米铁质罐体，正是针对这类需求完成的钣金拼接结构方案。不同于小型一体成型罐体，大直径罐体如果采用整板卷制，不仅受限于板材幅面，运输过程中也会因为超大尺寸产生额外的物流成本，同时现场吊装难度也会大幅提升，因此采用分块拼接的结构形式，是兼顾加工、运输、安装全流程的合理选择。

　　从实际用途来看，该罐体可用于工业厂区的生产用水暂存、消防应急储水、污水处理环节的中间液位缓存，也可适配部分常压工况下的其他流体存储需求，整体为常压立式结构，不承受额外内压载荷，因此结构设计重点集中在拼接强度、筒体圆度保持、立式放置稳定性几个维度。设计阶段首先确定了5毫米的铁板壁厚，这个厚度选择是经过载荷核算的：286厘米直径的筒体，盛水时液柱静压随高度增加，底部环向拉力最大，5毫米厚度的铁板配合环向加强筋，完全可以满水状态下的结构强度要求，同时不会因为壁厚过大造成材料浪费，也不会因为壁厚过薄导致焊接变形难以控制。

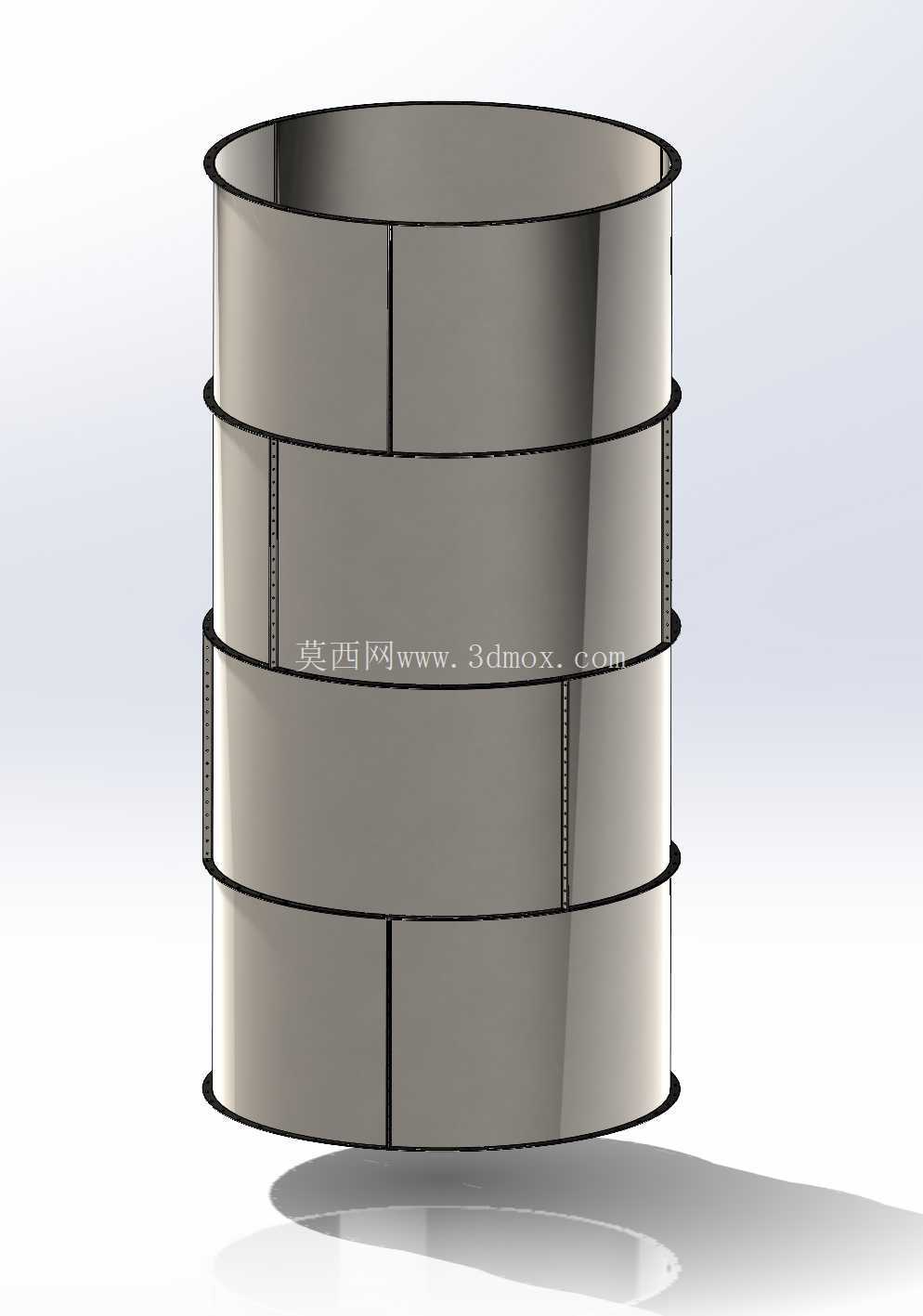

　　加工工艺层面，所有拼接板件均适配光纤激光切割机的加工幅面，每一块弧形板的展开尺寸、拼接坡口位置都做了精准预留，不需要二次划线裁切，拿到切割完成的板件即可直接进行卷弧、拼接作业。板件之间采用竖向焊缝拼接成整圈筒节，再通过环向焊缝将多段筒节连接为整体筒体，每段筒节外侧设置的环形凸起结构，一方面是作为筒节拼接的定位基准，保证每段筒节对接时的同轴度，避免筒体出现歪斜、错边，另一方面也相当于外置的环向加强筋，能够提升筒体的径向刚度，减少满水状态下的筒体鼓胀变形，即使长期盛水放置，也能保持较好的圆度，不会出现局部凹陷变形的问题。

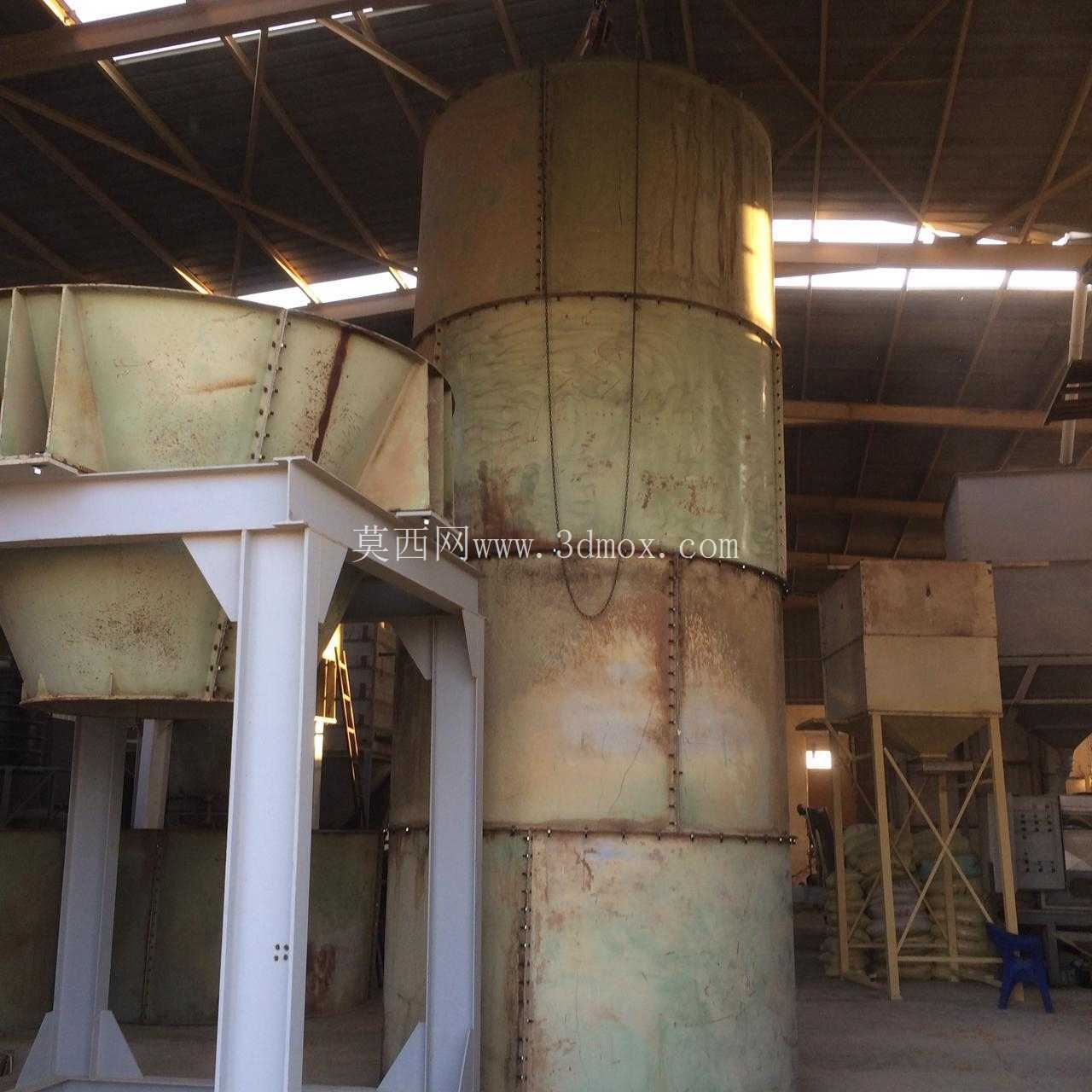

　　安装边界方面，该罐体为立式平底放置结构，底部不需要额外的复杂支座，只需要平整的硬化地面即可放置，286厘米的直径让罐体本身具备极佳的放置稳定性，重心低、支撑面大，即使在室外有风的环境下放置，也不需要额外的锚固结构即可保持稳定。筒体的分块设计让所有零部件都可以采用普通货运车辆运输，不需要申请超限运输许可，现场组装时也不需要大型吊装设备，人工配合小型起重工具即可完成拼接作业，非常适合偏远厂区、野外作业现场等不具备大型施工条件的场景使用。

　　设计过程中也充分考虑了焊接变形的控制问题，每一块板件的切割公差控制在0.1毫米以内，拼接时的定位缺口可以让工人快速对齐板件，减少错边量，从而降低焊接时的不均匀变形；环向加强结构的间距经过反复核算，既不会因为间距过大导致筒体刚度不足，也不会因为间距过小增加不必要的焊接工作量与材料成本。竖向拼接缝采用错开布置的形式，相邻筒节的竖向焊缝不在同一条直线上，避免焊缝集中造成的应力薄弱点，提升整体结构的可靠性，即使长期承受交变液位载荷，也不会在焊缝位置出现开裂渗漏的问题。

　　从实际使用的角度出发，这种分块拼接的铁质罐体，后期维护也十分方便，如果某一块板件出现锈蚀或者磕碰损伤，只需要更换对应的单块板件即可，不需要整体更换罐体，大幅降低了后期的维护成本。罐体表面可以根据使用场景做防腐处理，比如涂刷防锈漆、做环氧涂层，即可适配不同的储液需求，不管是清水、轻度腐蚀性的工业废水，都可以通过表面处理拓展适用范围。整体结构没有复杂的异形曲面，所有板件均为规则的弧形钣金件，加工难度低，普通的钣金加工厂配备光纤激光切割机、卷板机、焊接设备即可完成全部加工，不需要特殊的定制工装，具备很强的落地实用性。
