ET650气体发生器空气滤清器端盖结构

　　这款空气滤清器端盖主要适配小功率燃气发生设备的进气过滤单元，在户外作业、应急供电场景下的便携气体发生器上，承担着密封滤芯腔体、规整进气路径的核心作用。日常使用中，便携燃气发生器往往在多尘、高湿的野外环境运行，进气端如果没有可靠的端盖结构做密封与导流，未经过滤的扬尘、杂质会直接进入燃烧室，不仅会加速缸体活塞环的磨损，还容易造成气门积碳、混合气配比失衡，直接影响设备的运行稳定性与使用寿命。

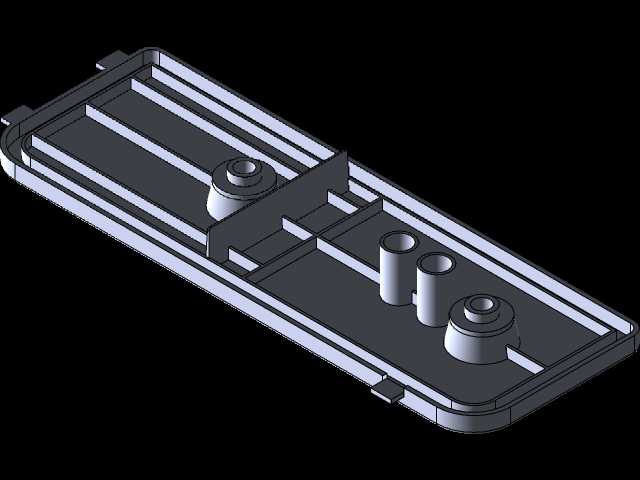

　　从结构设计来看，这款端盖采用一体化注塑成型的腔体结构，整体为长条形薄壳设计，主体壁厚均匀控制在2mm左右，既保证了壳体的结构刚性，又能控制整体重量，避免给滤清器总成带来额外的负重。端盖内侧设置了多道平行的加强筋，沿壳体长度方向排布，筋条高度4mm、厚度1.5mm，能够有效抵消塑料件冷却收缩带来的翘曲变形，同时在设备运行产生持续振动时，加强筋可以分散壳体受力，避免长期振动下出现开裂、密封面变形的问题。端盖两端设置了卡扣式安装结构，与滤清器下壳体的卡槽配合，不需要额外的紧固件即可实现快速扣合，日常维护更换滤芯时，徒手即可完成端盖的拆装，不需要借助额外工具，适配野外无工具场景下的快速维保需求。

　　端盖上集成了两处定位凸台与两处管路接口，其中两处圆柱形凸台为滤芯定位柱，直径分别为8mm与10mm，高度12mm，安装时直接插入滤芯端面对应的定位孔内，限制滤芯在腔体内的横向窜动，避免设备振动过程中滤芯移位导致的过滤短路；两处阶梯式凸台为出气接口，接口内径12mm，外壁设置了1mm高的密封环槽，安装时与出气管路过盈配合，配合橡胶密封圈可以实现可靠的气密封，避免未经过滤的空气从接口缝隙处漏入进气道。端盖的密封面沿壳体边缘整圈设置，密封面宽度3mm，平面度公差控制在0.1mm以内，扣合后与下壳体的密封胶圈完全贴合，能够阻挡粒径10μm以上的粉尘进入腔体内部，满足燃气发生器在多尘环境下的进气防护要求。

　　从安装边界来看，这款端盖整体长度为186mm，宽度62mm，总高度28mm，安装时需要预留的最小操作空间为长度200mm、宽度80mm、高度40mm，确保端盖拆装时不会与周边的油箱、机架部件产生干涉。端盖的卡扣扣合力设计为15N-20N，既可以保证设备运行振动时不会自行松脱，又不会因为扣合力过大导致日常维保拆装困难。在材料选型上，这类端盖通常采用耐温改性PP材料，能够适应-20℃到80℃的工作环境温度，即使设备长时间运行导致进气腔温度上升，也不会出现壳体软化、密封失效的问题，同时材料具备一定的耐油性能，能够抵御进气中携带的少量燃油蒸汽侵蚀，避免长期使用后出现材料脆化开裂的问题。

　　在实际的设备匹配过程中，这款端盖同时兼容ET650与ET950两款型号的气体发生器，两款设备的滤清器腔体安装尺寸完全一致，仅滤芯的过滤面积存在细微差异，端盖的定位柱与密封结构可以同时适配两种规格的滤芯安装，不需要针对不同型号开发两套端盖模具，有效降低了零部件的生产与仓储成本，也方便售后维保过程中的零部件通用替换，减少了配件储备的品类压力。端盖的外表面做了哑光磨砂处理，既可以避免生产过程中出现的缩痕、流痕影响外观，也能在野外使用时减少表面反光，同时轻微的磕碰划痕不会过于明显，提升了部件的户外耐用性。
