雷电3接口桌面扩展坞结构设计

　　日常桌面办公场景里，不少轻薄本、迷你主机受限于机身尺寸，原生接口数量往往无法满足多设备同时接驳的需求，雷电3扩展坞就是为解决这类接口不足、拓展性受限问题而生的外设产品，通过单根雷电3线缆与主机连接，即可扩展出多类常用接口，实现数据传输、视频输出、外设接驳、供电拓展等多重功能，大幅简化桌面布线，提升多设备协同的使用效率。

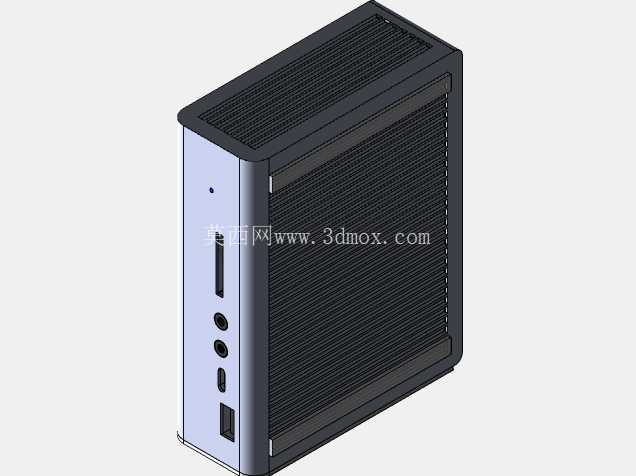

　　从结构设计角度看，这款扩展坞采用立式长方体布局，相比卧式同类产品，立式结构能有效减少桌面占用的横向空间，更适合紧凑桌面环境摆放，同时立式结构的内部空间纵向排布更合理，能给内部电路板、接口模块、散热组件留出充足的排布空间，避免内部元件堆叠过于紧密带来的散热隐患。外壳主体采用金属边框搭配大面积格栅网面设计，金属边框一方面能提升整机结构强度，抵御日常使用中的磕碰形变，另一方面金属材质本身具备不错的导热能力，可辅助内部元件散热；侧面的格栅网面覆盖了机身大部分侧方区域，能形成通畅的空气对流通道，即便长时间高负载传输数据，内部热量也能通过格栅快速散出，避免积热导致的传输降速、接口工作不稳定等问题。

　　接口排布上，常用的高频插拔接口集中设置在机身正面侧方，包含音频输入输出接口、USB类数据接口、存储卡槽位，用户日常插拔U盘、耳机、存储卡时不需要挪动机身、摸索机身背面，伸手即可完成操作，符合日常使用的操作习惯；视频输出、网线、供电等插拔频率较低的接口则可排布在机身背面，保持桌面正面布线整洁。机身底部预留了防滑垫安装位，放置在光滑桌面时能增大摩擦力，避免插拔接口时机身滑动移位，同时底部垫起的间隙也能辅助底部空气流通，进一步提升散热效果。

　　设计过程中需要重点考量接口的安装公差，每个接口的开孔位置需要与内部PCB板上的接口座精准对位，预留足够的插拔操作空间，避免接口周围壳体干涉插头插拔；同时壳体的拼接处需要做错位卡扣设计，减少外露螺丝，提升外观整体性的同时，也能保证壳体拼接的紧密性，避免长期使用后壳体出现松动异响。内部空间划分上，需要将电源管理模块、高速信号传输模块做分区排布，减少信号之间的电磁干扰，保证雷电3高速传输的稳定性，避免出现视频输出闪屏、数据传输丢包等问题。

　　安装边界方面，这款扩展坞的立式结构对摆放空间的要求较低，仅需要占用桌面一小块矩形区域即可，机身重量控制在合理区间，既不会因为过轻易被线缆拖拽移位，也不会因为过重不便于挪动位置；机身侧面的格栅设计不需要额外预留侧面散热空间，即便贴近桌面其他摆件放置，也不会影响散热效率，适配多数紧凑桌面的布局需求。在实际工程应用中，这类扩展坞不仅适用于日常办公场景，在小型工作站、便携测试设备的外接拓展场景中也能发挥作用，通过单线缆连接即可为测试主机扩展出多类外设接口，满足测试过程中多设备同时连接的需求，减少反复插拔更换接口的操作步骤，提升测试工作的效率。
