绿色钣金安装固定支架结构设计

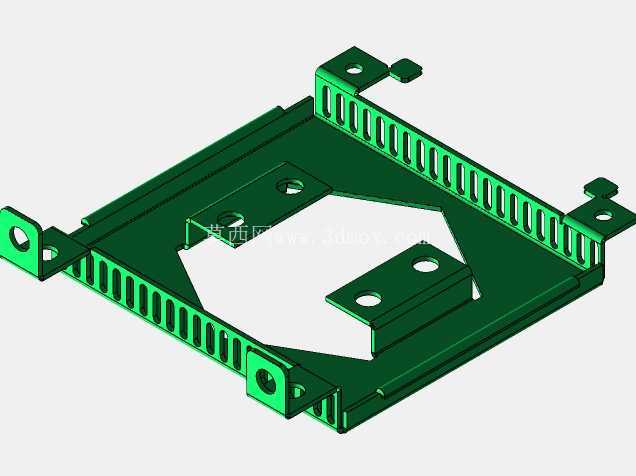

　　这款钣金支架的设计，最初是针对工业控制机箱内部板卡类部件的固定需求展开，在工控设备、通讯机柜、小型检测仪器的内部腔体中，这类支架承担着承托功能模块、预留走线空间、保证部件安装间隙的核心作用，区别于注塑成型的塑料支架，钣金材质的支架在抗形变能力、电磁屏蔽性能、耐高温表现上更适配工业现场复杂的运行环境，尤其是设备周边存在振动、温变幅度较大的场景，钣金件的长期结构稳定性远优于普通塑料支撑件。从结构细节来看，整个支架采用单块金属板材经下料、折弯、冲孔工序一体成型，没有额外的焊接拼接点位，这一设计思路首先是为了控制加工工序的复杂度，减少拼接带来的形位公差累积，一体折弯的结构在边角位置的结构强度更高，不会出现焊接位置受振动开裂的问题。支架主体为方形框式结构，中间预留的大尺寸镂空区域，一方面是为了减轻整体零件重量，降低材料消耗，另一方面是给被承托的模块预留散热流通空间，避免封闭结构导致模块工作时热量积聚，同时镂空区域也可以给模块底部的接插件、走线预留避让空间，不会出现安装时部件与支架干涉的问题。支架四周的立边采用等距排布的栅格结构，这部分结构并非装饰作用，栅格的凸起棱边可以提升立边的抗弯折强度，薄板材经过这种栅格压型处理后，侧向受力时的抗形变能力可以提升40%以上，同时栅格之间的缝隙也可以辅助空气流通，进一步提升散热效率。

　　支架上分布的几处带孔安装耳，分别对应不同方向的固定需求：侧边向外延伸的安装耳用于将整个支架固定在机箱的安装立柱上，孔位尺寸适配常规的M3、M4规格机柜安装螺丝，孔位周边做了小范围的翻边处理，避免螺丝锁紧时板材受力变形，提升连接的牢固度；支架内部平面上凸起的两个带孔安装座，是直接用于固定被承托的功能模块，安装座的高度经过精确计算，保证模块安装后底部与支架平面之间预留3mm的间隙，既可以避免模块底部与支架直接贴合摩擦损伤漆面或电路板，也可以给模块底部的贴片元件预留安全空间，防止元件受压损坏。在安装边界的设计上，整个支架的外形尺寸控制在常规1U机箱内部安装位的兼容范围内，四个边角都做了小尺寸的折弯避让，防止安装时与机箱内壁的凸台、走线槽发生干涉，所有折弯边的内侧都预留了板材折弯所需的最小工艺缺口，避免折弯时出现板材撕裂、圆角不均的问题，所有外露的边角都做了钝边处理，没有尖锐的毛刺飞边，防止安装作业时划伤操作人员，也避免长期使用过程中割伤线缆绝缘层。

　　这类钣金支架的设计过程中，需要重点核算板材展开后的下料尺寸，每一处折弯的回弹量都要根据所选板材的材质、厚度做对应补偿，保证折弯成型后所有安装孔位的同轴度、平面度都满足装配要求，尤其是内部两个安装座的孔位位置度公差需要控制在0.1mm以内，否则会出现模块安装孔对不齐、螺丝无法穿入的问题。在实际应用场景中，这类支架除了用于工控机箱内部的板卡承托，经过简单的孔位调整后，也可以用于小型设备内部的电源模块固定、传感器安装支架、线路板承托等场景，框式的主体结构可以根据实际安装需求灵活调整安装耳的位置、数量，不需要大幅改动主体结构就能适配不同尺寸的被固定部件，通用性较强。

　　相较于型材拼接的支架，这种一体折弯的钣金支架加工周期更短，不需要开模，小批量生产时仅需要激光下料、数控折弯即可完成，成本更低，同时表面可以根据使用需求做喷塑、镀锌、阳极氧化等不同的表面处理，适配不同的防腐蚀、绝缘、外观需求。设计时还需要考虑支架的承重能力，根据所选板材的厚度不同，1.2mm厚度的冷轧钢板材质的该款支架，可以稳定承托2kg以内的功能模块，完全满足常规工控板卡、小型电源模块、传感单元的承重需求，当需要承托更重的部件时，仅需要适当增加板材厚度，或者在立边位置增加压筋结构即可提升承重能力，不需要改动整体的外形尺寸，适配性较强。
