下沉式槽用排水过滤筛器结构设计

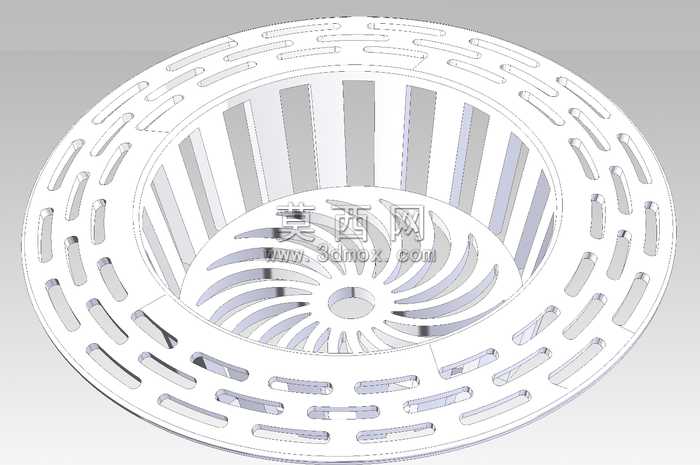

本作品为下沉式安装的排水过滤筛器三维建模成果，建模过程中以实际使用场景的安装适配需求为核心基准，首先确定整体下沉式碗状轮廓的基础参数，保证筛体可完全嵌入排水口凹槽内，上沿与安装基面齐平不凸起，避免磕碰或卡滞杂物。建模时优先构建中心定位基准轴，以此为基准依次绘制顶部法兰边、锥形筛身、底部导流筛面的轮廓草图，通过旋转、拉伸切除等特征完成基础实体构建。结构设计上，顶部法兰边设置多组长条形导流滤孔，沿法兰圆周呈放射状均匀排布，孔型做圆角过渡处理避免应力集中，同时保证大体积杂物可被初步拦截；锥形筛身采用竖向长条形通槽设计，槽宽经过参数化校验，既保证过水通流面积充足，又可拦截中等尺寸的固体杂物，竖向槽的走向贴合水流下沉的流向，减少水流阻力的同时让杂物可沿槽壁滑落至筛体底部，避免滤孔大面积堵塞；底部中心设置定位安装孔，围绕中心孔做螺旋放射状的弧形滤孔设计，弧形孔的旋向匹配水流涡旋流向，可引导水流快速下排，同时对细小杂物做最终拦截。材质渲染阶段，整体赋予哑光不锈钢材质，调整金属粗糙度参数模拟日常使用的磨砂金属质感，滤孔边缘做细微倒角处理还原真实机加工的细节效果，渲染时采用柔和的环境光，清晰展现筛体的镂空结构与壁厚分布，直观呈现各部分滤孔的排布逻辑。设计过程中对各滤孔的间距、筛身锥度、整体深度做了多轮参数调整，既保证筛体有足够的结构强度，受压不易变形，又最大化提升通流效率，同时下沉式的结构设计让筛体可整体取出清理，拆装便捷无卫生死角，适配厨房水槽、卫浴地漏等多种排水场景的使用需求，整体建模特征清晰，参数可编辑，可直接用于后续的工程图导出、3D打印验证或开模生产参考。
