板式家具拆装式紧固连接组件结构

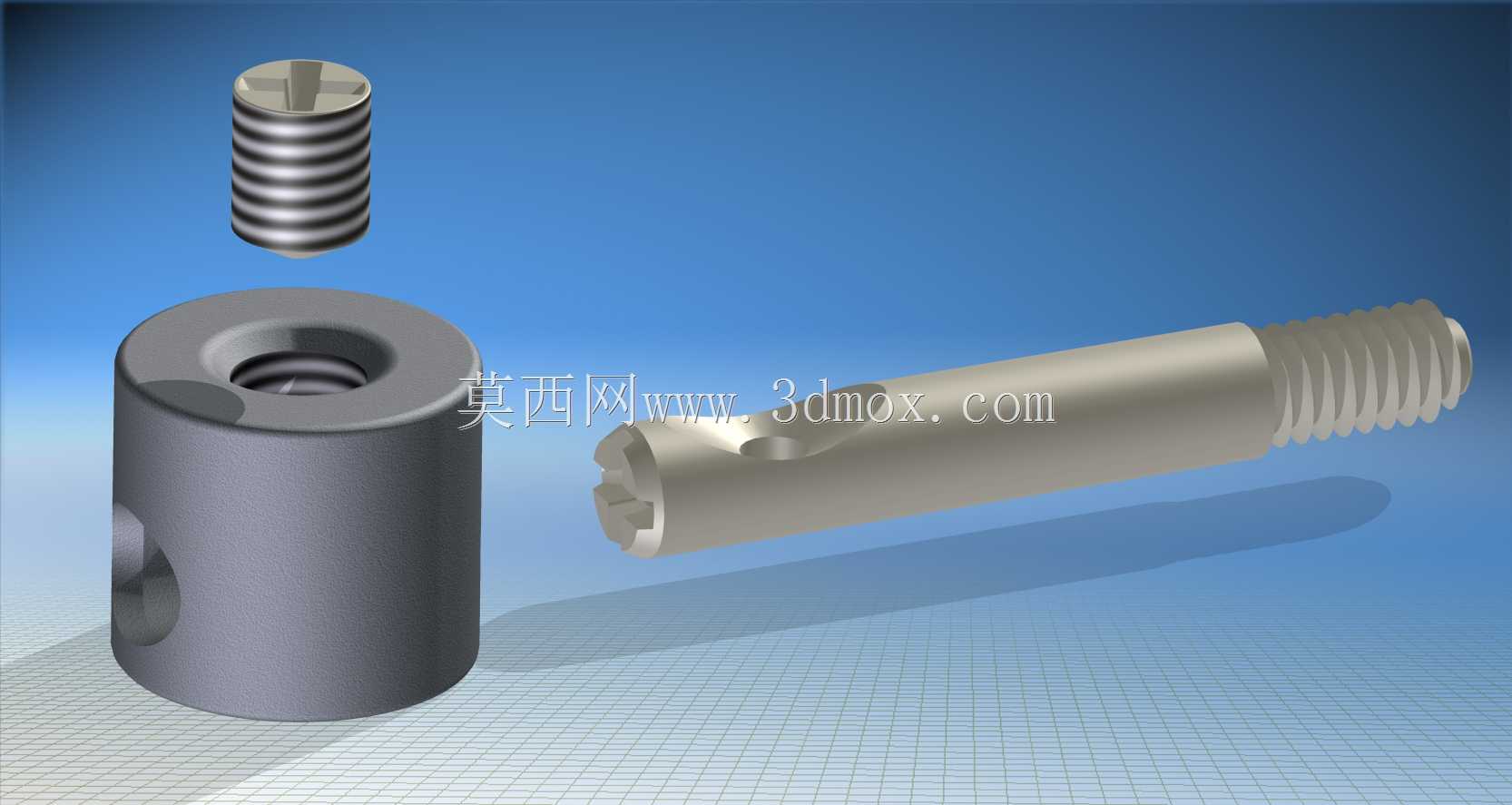

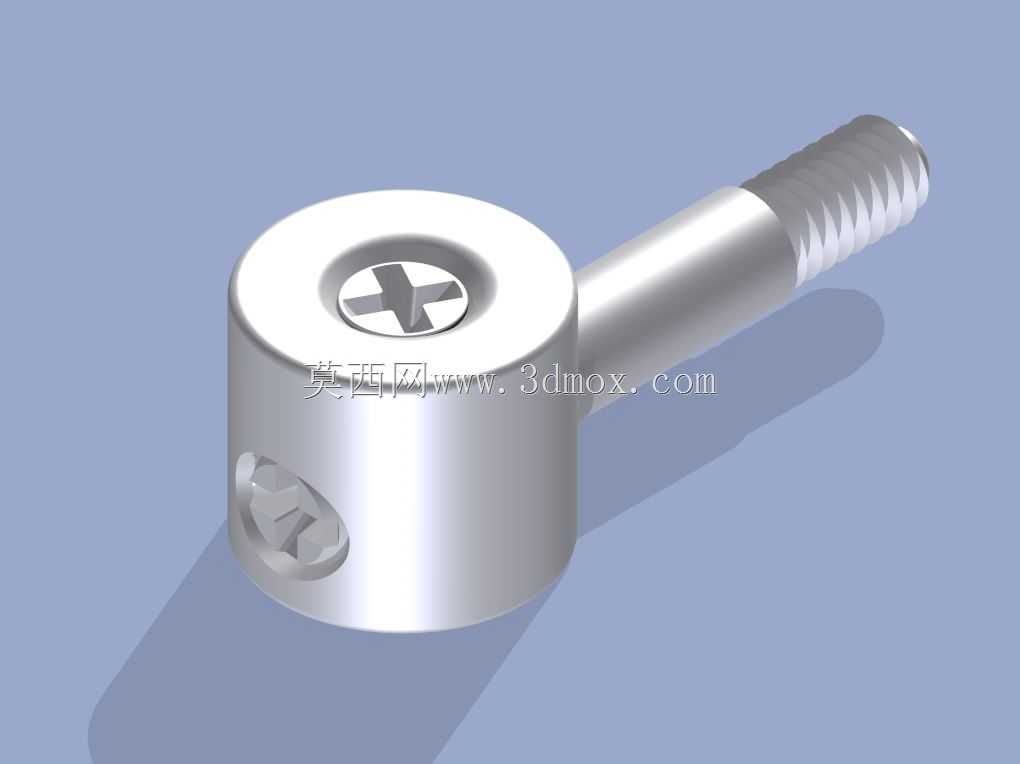

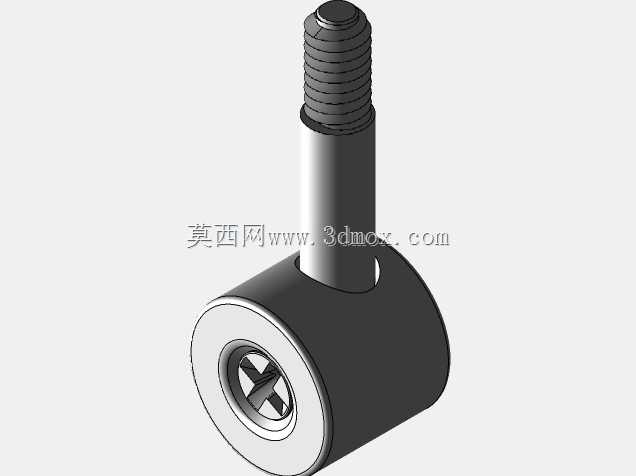

这套连接组件主要面向板式家具的组装场景，解决传统固定式家具运输体积大、入户安装难、后期拆装维护不便的痛点，在定制衣柜、橱柜、办公板式桌架、模块化收纳柜的生产与现场装配环节应用广泛，能实现不同厚度刨花板、密度板、多层实木板构件之间的稳固锁紧，无需在板材外侧暴露明显的连接头，兼顾连接强度与家具外观的整洁度。整套组件由三个核心零件配合完成锁紧动作：带一字槽的调节螺钉负责提供轴向锁紧拉力，侧面带锁紧孔的圆柱套作为预埋受力基体嵌入板材预钻孔内，带侧孔的长杆螺栓穿入相邻板材后与圆柱套配合，通过转动调节螺钉即可完成两个垂直或平行板材构件的拉紧固定，无需额外的专用安装工具，普通十字或一字螺丝刀即可完成全部装配操作。设计阶段充分考虑了民用家具的安装容错率，圆柱套的外圆做了微滚花结构，压入板材预钻孔后能与木质基材形成足够的静摩擦力，避免长期使用过程中出现预埋套松动脱出的问题；长杆螺栓的头部做了导向倒角，现场安装时即便板材孔位存在±0.2mm的对位偏差，也能顺利插入圆柱套的配合孔内，降低现场安装的对位难度，减少安装工人的调整耗时。从安装边界来看，圆柱套的外径适配行业通用的10mm板材预钻孔，预埋深度仅需12mm即可满足受力要求，适配16mm、18mm、25mm三种主流厚度的家具板材，不会出现预埋件打穿板材表面的问题；长杆螺栓的有效连接长度覆盖12mm到30mm的板件间距，可满足不同结构层板、侧板、背板之间的连接需求，螺栓杆身的螺纹段做了收尾处理，避免拧入过程中刮伤板材孔壁造成基材掉渣影响连接强度。实际使用过程中，这套连接结构可反复拆装不少于20次，锁紧力不会出现明显衰减，既满足家具出厂后运输到用户现场的首次装配需求，也能适配用户后期搬家、调整柜体布局时的重复拆装要求，相比传统的三合一连接件，零件数量更少，安装步骤更简洁，外露的操作槽仅5mm宽度，安装后可配合同色防尘盖遮盖，完全不影响家具的外观完整性。建模过程中对三个配合零件的公差做了合理分配，圆柱套与调节螺钉的螺纹配合采用6H/6g的通用公差等级，长杆螺栓与圆柱套锁紧孔的配合间隙控制在0.1mm以内，既保证零件加工的经济性，也避免配合过松导致连接后出现板件晃动的问题，所有棱边都做了0.2mm的倒角处理，去除加工毛刺，避免安装过程中划伤操作人员或板材表面。
