非接触式雷达液位检测传感装置结构

　　这款非接触式液位检测装置，核心应用场景覆盖敞口或密闭储水罐体、市政给排水管网液位监测、灌区明渠水位采集、工业循环水池液位管控等场景，无需与被测液体直接接触，就能规避传统投入式液位计易被介质腐蚀、被水中杂质缠绕堵塞的痛点，尤其适合含漂浮杂物、轻度腐蚀性的水体液位测量场景，在户外露天安装时，顶部的散热筋结构能在夏季高温工况下快速导出内部射频电路产生的热量，避免电路模块因长期积热出现测量漂移、元器件老化加速的问题。

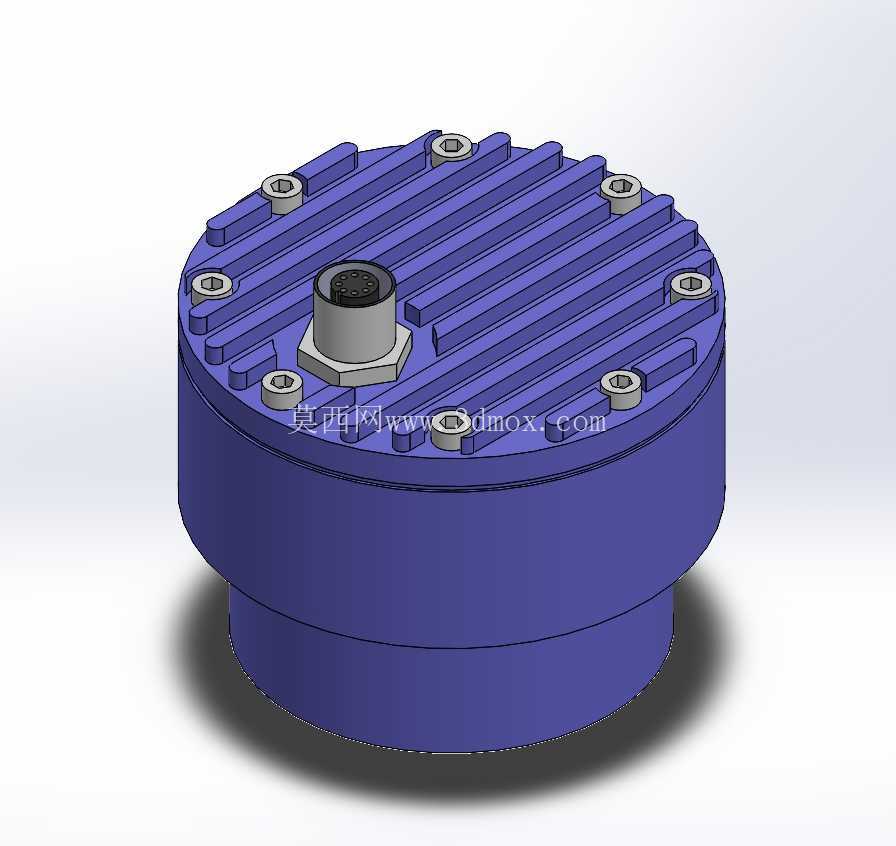

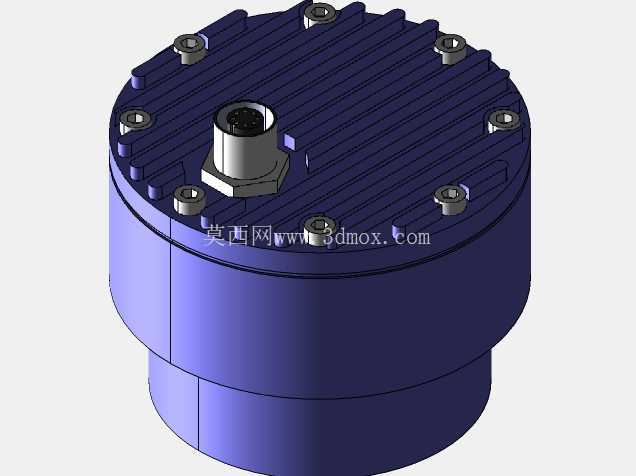

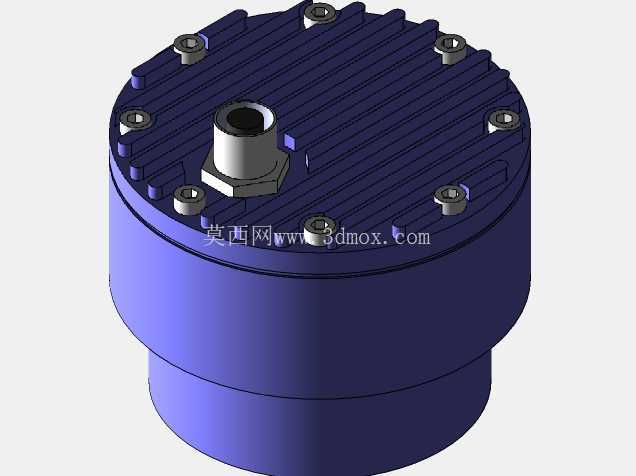

　　从结构设计逻辑来看，整体采用圆柱式一体化封装，下部圆柱段为探测信号发射与接收的天线舱，上部带散热筋的端盖为电路主控舱，端盖与主体壳体之间通过周向均匀布置的8颗内六角圆柱头螺钉实现压紧密封，螺钉的排布间距经过受力校核，能保证密封胶圈周向压缩量均匀，达到IP67级别的防护要求，适配户外雨淋、扬尘的安装环境。顶部居中位置设置的金属防水航空接头，用于连接信号输出线缆与供电线路，接头采用六角螺母锁紧结构，安装时可以用扳手直接拧紧紧固，避免线缆拉扯导致的接头松动、密封失效问题，接头的引脚定义兼容常规工业4-20mA模拟量输出与RS485通讯输出，能直接接入现有工业测控系统，无需额外增设转换模块。在安装边界设计上，装置下部的圆柱探测段外径适配常规的罐体顶部安装开孔尺寸，安装时可以直接通过法兰或者螺纹抱箍固定在罐体顶部的预留安装位，安装时需要保证探测端面与被测液面保持垂直，倾斜角度不能超过3度，否则会导致雷达回波信号出现折射偏差，影响测量精度。装置整体的轴向高度控制在紧凑范围内，不会在罐体顶部占用过多竖向安装空间，适合安装空间局促的老旧罐体改造项目，不需要对原有罐体顶部结构做大规模改动就能完成加装。

　　从功能实现层面，装置内部的射频发射模块会持续向液面发射高频探测信号，信号接触到液面后反射回接收模块，通过计算信号往返的时间差换算得到实时液位值，非接触的测量方式不会对被测水体造成任何干扰，也不会因为液体的粘度、腐蚀性、含杂量影响测量稳定性，相比传统的浮球式液位计，不存在机械运动部件磨损、卡滞的问题，长期运行的维护量极低。结构建模过程中，对散热筋的排布做了优化，相邻散热筋之间的间距既保证了足够的散热接触面积，也避免了间隙过小导致积尘、积雨难以清理的问题，筋条的高度与厚度经过热仿真校核，在壳体材料采用压铸铝合金的前提下，能保证内部电路舱的温升控制在元器件允许的工作范围内，端盖边缘做了倒角过渡，没有尖锐的棱角，安装作业时不会划伤操作人员的手部。周向布置的安装螺钉采用标准件选型，都是工业装配中常用的M4规格内六角螺钉，现场维护拆装时不需要配备特殊规格的工具，通用内六角扳手就能完成拆卸检修，密封胶圈采用标准O型圈规格，备件采购便捷，不需要定制特殊规格的密封件。顶部的航空接头选用标准M12规格工业防水接头，线缆端的配套插头属于通用工业配件，现场布线时可以直接采购成品线缆，不需要自行焊接接线，降低现场施工的接线难度与出错概率。

　　在实际选型应用中，这款装置的测量量程覆盖常规0.1米到10米的液位测量范围，能满足绝大多数工业水池、市政管网、小型储水罐体的液位监测需求，测量精度可以达到毫米级，能够精准捕捉液位的小幅波动，适合需要精准控制液位的工艺补水、排水联动控制场景，比如循环冷却水系统的液位自动补水控制，就能通过该装置的实时液位信号联动补水电磁阀，实现液位的全自动闭环控制，不需要人工现场巡检液位。结构设计时还考虑了防凝露需求，壳体内部预留了干燥腔的位置，可以放置小型袋装干燥剂，避免昼夜温差大的时候壳体内部结露导致电路短路，端盖与壳体的配合面设计了密封胶圈的安装沟槽，沟槽的深度与宽度经过尺寸校核，能保证胶圈压缩率在25%左右，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足导致密封性能不达标。
