防水型圆形电声换能扬声器结构设计

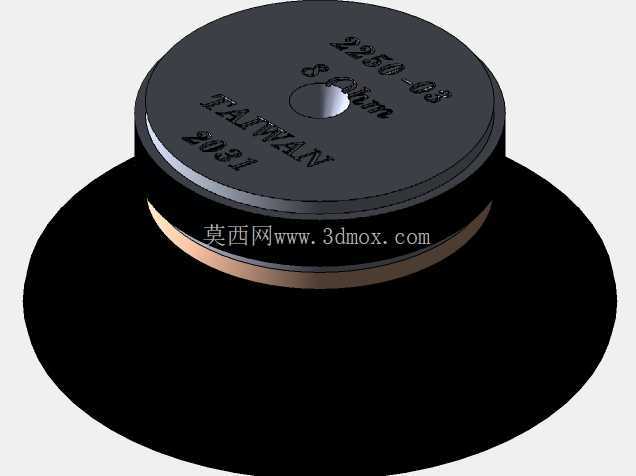

　　在户外终端设备、工业语音提示装置、车载影音单元、智能家居控制终端这类需要稳定音频输出的场景里，发声单元的结构可靠性直接决定整套设备的交互体验，这款圆形扬声器的结构设计，正是围绕复杂工况下的稳定发声需求完成的三维建模。从实际选型适配的角度看，这类圆形发声单元的安装边界非常清晰，整体采用圆盘式同轴布局，振膜区域与背部磁路组件同轴堆叠，最大外轮廓为正圆形，安装时可通过背部环形凸台完成定位，不需要额外设计异形避让空间，适配绝大多数设备的圆形安装开孔，不管是嵌入式安装在设备面板内侧，还是通过支架固定在设备腔体内部，都能保证振膜发声方向正对出声孔，减少声能在设备腔体内部的损耗。

　　设计过程中首先考虑的是防水密封性能，日常使用场景里，户外设备会遭遇淋雨、凝露，工业场景下可能接触到飞溅的切削液、清洁水雾，这款扬声器的磁路上盖与振膜压合位置做了整圈密封压边，磁路组件的接线引出位置做了灌封避让结构，建模时特意将密封胶的填充槽做了0.3mm的深度预留，既不会因为胶层过薄影响密封效果，也不会因为胶层过厚挤压振膜的振动空间，导致频响曲线出现偏移。从功能特性上看，这款扬声器采用内磁式磁路结构，相比外磁式结构，磁体完全被包裹在金属上盖内部，不会出现磁粉泄漏的问题，也不会对周边的霍尔传感器、磁敏元件造成电磁干扰，非常适合集成在带有传感检测功能的智能设备内部。振膜采用复合材质压制成型，折环部分做了等距环形纹路设计，建模时对折环的R角做了反复校核，保证大振幅振动下折环不会出现应力集中，长期满功率工作也不会出现折环开裂的问题。实际装配过程中，这款扬声器的接线端子设置在磁路组件的侧下方，端子高度不超过扬声器整体的最大厚度，安装时不需要在设备壳体上额外开出线避让槽，焊线完成后可以通过点胶固定引线位置，避免设备运输过程中引线拉扯导致的焊点脱落。

　　从声学性能匹配的角度，这款扬声器的有效振膜面积经过测算，刚好覆盖人声语音的主要频段，不需要额外搭配分频电路就能实现清晰的语音播报效果，对于只需要提示音、语音交互的设备来说，不需要额外做声学腔体的复杂调试，只要在设备面板上开出对应面积的出声孔，就能达到理想的发声效果。建模过程中对所有配合面的公差做了合理预留，磁路组件与上盖的配合采用小间隙过盈配合，压装时不需要额外涂胶就能实现初步固定，后续再通过密封胶完成整体密封，既提升了装配效率，也保证了长期使用过程中组件不会出现松脱异响。很多工程师在选型这类发声单元时，容易忽略背部磁路的厚度尺寸，导致安装时磁路尾部顶到设备内部的电路板，这款模型在建模时特意将磁路尾部做了扁平化处理，在保证磁通量满足发声需求的前提下，尽可能压缩整体厚度，适配更多薄型设备的安装空间需求。另外，振膜表面的标识区域做了下沉式设计，丝印参数标识时不会因为油墨凸起影响振膜的振动平衡，这也是很多同类产品建模时容易忽略的细节，实际生产中如果标识区域凸起，会导致振膜振动时出现额外的分割振动，产生不必要的杂音。

　　从安装固定的角度，这款扬声器可以通过外圈的环形压边进行固定，既可以采用超声焊接的方式固定在设备壳体上，也可以采用环形压圈通过螺丝锁紧，模型上预留了两种固定方式的避让空间，不需要针对不同固定方式重新调整结构。在工业控制设备的应用场景中，这类扬声器往往需要长时间处于待机状态，偶尔触发提示音，结构设计时特意将弹波的支撑刚度做了匹配调整，长期静态放置不会出现弹波形变导致的振膜偏移，触发发声时能第一时间达到额定的声压级，不会出现开机后声音沙哑、需要预热才能恢复正常的问题。
