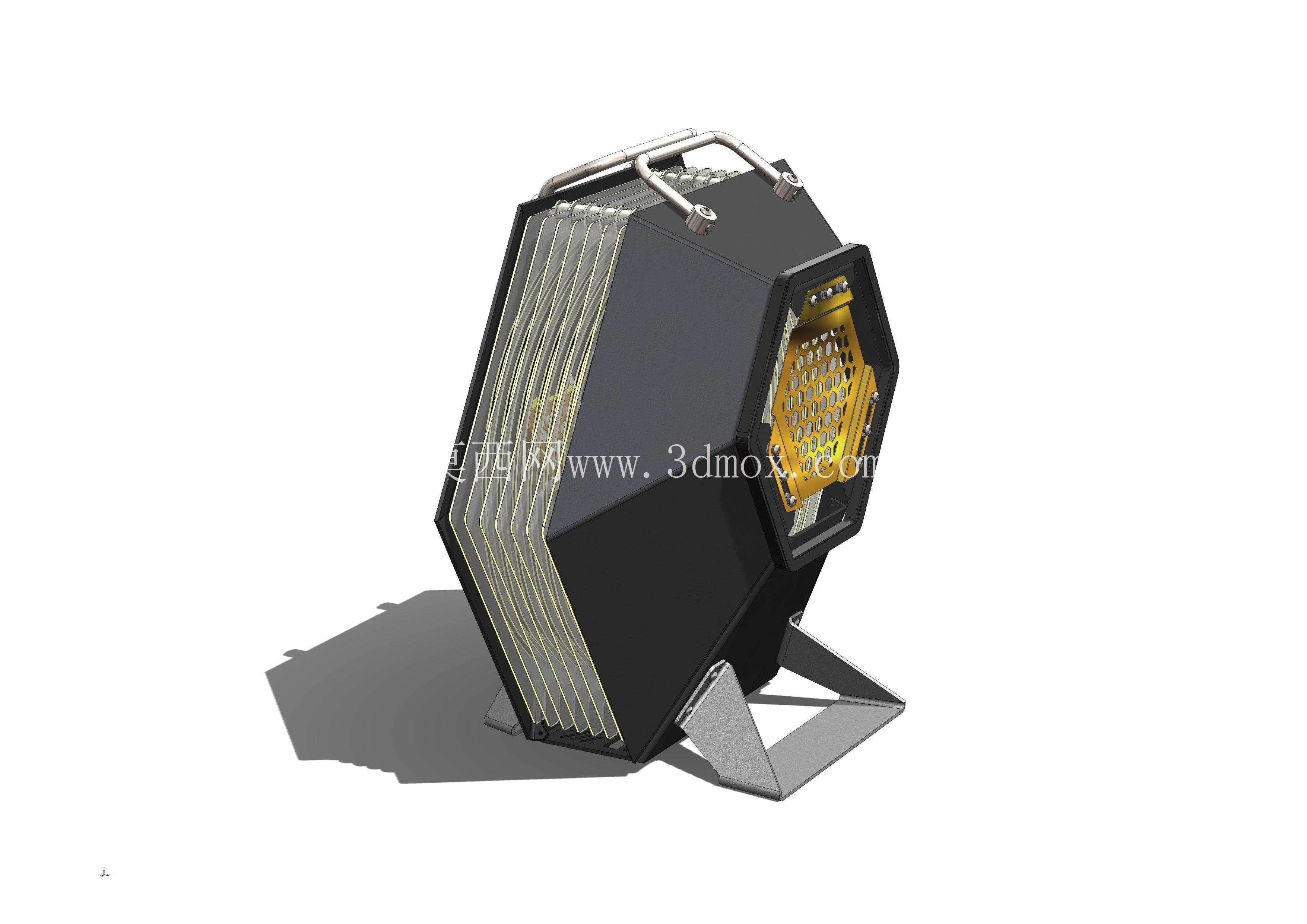

六边形立式便携钣金电脑机箱结构设计

　　这款六边形立式机箱的结构设计，首先从桌面级高性能计算设备的实际部署场景出发，针对传统长方体机箱占用横向桌面空间大、搬运挪动不便、散热风道易被桌面杂物遮挡的痛点做了定向优化。日常使用场景覆盖个人桌面工作站、小型工作室便携渲染节点、展会临时演示用计算终端，区别于常规卧式或立式长方体机箱，其六边形截面的棱边支撑结构，能在相同内部硬件容纳容积下，将底部支撑跨度控制在合理范围，放置在桌面时仅占用约A4纸一半的横向面积，给桌面键鼠、手写板等外设留出充足操作空间。

　　从功能特性来看，机箱顶部集成的一体化金属提手，采用弯折钣金件与主体框架螺栓连接的固定方式，提手表面做了圆弧卷边处理，避免搬运时割手，经结构强度校核，提手与框架的连接点可承受整机满配硬件（含全尺寸显卡、风冷散热器、多块硬盘）的总重量，短距离挪动工位时无需额外打包，直接提拿即可转移。机箱侧面采用层叠式通风栅格结构，栅格间隙控制在3mm以内，既可以保证进出风的通流面积，又能阻挡日常使用中桌面的纸屑、细小杂物进入机箱内部，栅格与内部硬件安装位预留了15mm的走线与通风缓冲区，避免线材遮挡风道影响散热效率。正面的六边形蜂窝状通风网正对内部显卡与CPU的散热出风方向，热风可直接通过网孔排出，不会在机箱内部形成涡流积热。

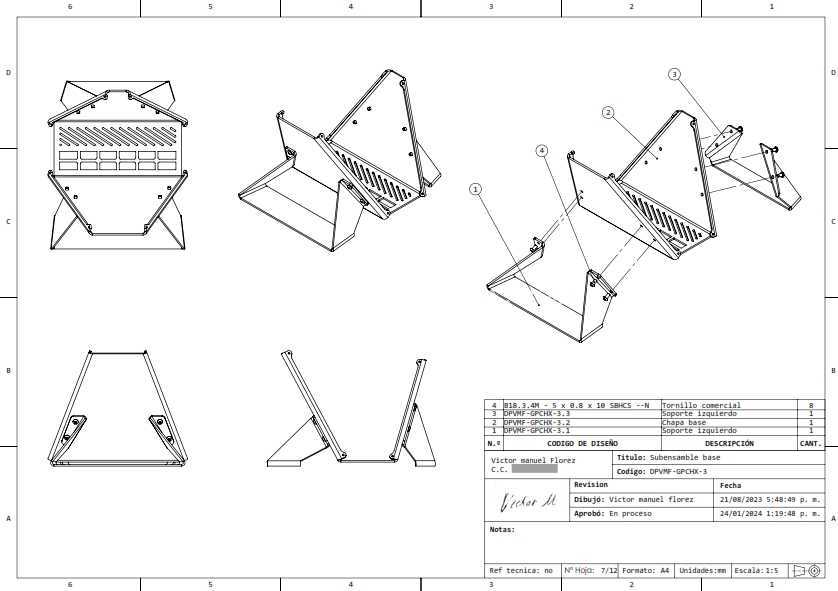

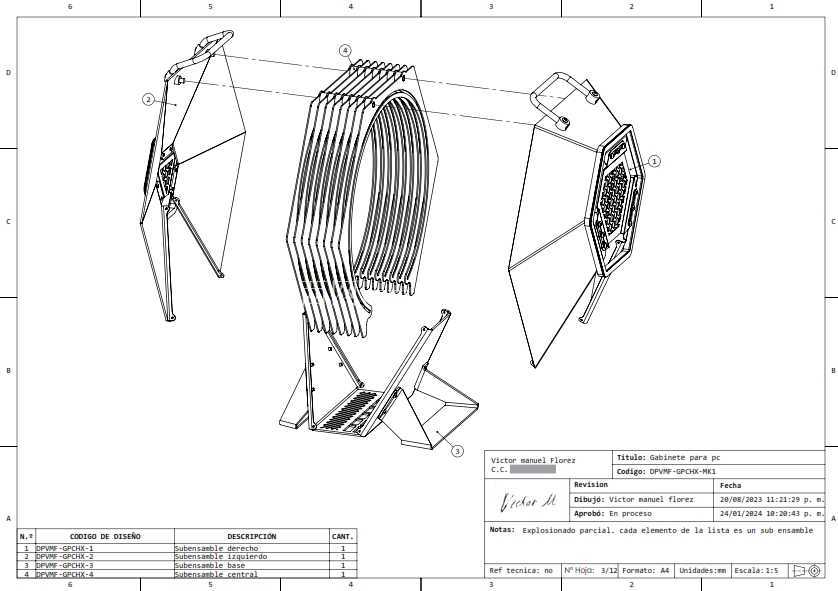

　　设计思路上，整体框架采用拆分式钣金拼接结构，所有钣金件的折弯半径统一设置为1.2倍板厚，适配常规数控折弯设备的加工参数，无需定制特殊折弯模具即可完成生产，降低加工成本。底部的两个三角形支撑脚采用与主体框架相同厚度的钣金件弯折成型，支撑脚与桌面接触的位置预留了防滑橡胶垫的安装槽，安装橡胶垫后可避免机箱放置时刮花桌面，同时增大摩擦力防止意外触碰滑落。机箱内部的硬件安装位兼容标准ATX电源、MATX规格主板、长度不超过280mm的全尺寸独立显卡，硬盘位可容纳2块3.5英寸机械硬盘与2块2.5英寸固态硬盘，满足常规高性能计算的硬件扩展需求。主板安装位的铜柱孔位严格遵循行业标准孔距，安装时无需额外打孔调整，电源位设置了独立的减震胶垫安装位，可减少电源工作时的震动传递到机箱外壳产生共振噪音。

　　外形尺寸与安装边界方面，机箱整体高度控制在380mm，六边形截面的对边距离为240mm，底部支撑脚的最大跨度为260mm，放置时距离墙面至少预留50mm的后部走线与进风空间即可保证散热通畅。机箱后部的IO接口开孔位置与标准MATX主板的后置接口区域完全对齐，开孔边缘做了钝化处理，避免插拔线材时割伤手部，电源安装位的后部开孔兼容标准ATX电源的通风与接口位置，无需额外调整即可适配市售主流电源产品。侧板的固定采用手拧螺丝结构，日常清灰、更换硬件时无需借助螺丝刀即可拆开侧板，提升维护便捷性，手拧螺丝与侧板之间设置了防脱落结构，避免拆开侧板时螺丝丢失。整体结构的拼接缝隙控制在0.5mm以内，既保证了外观的整体性，又不会因为加工公差导致拼接困难，所有钣金件的边缘都做了去毛刺处理，组装和维护过程中不会出现割手的安全隐患。
