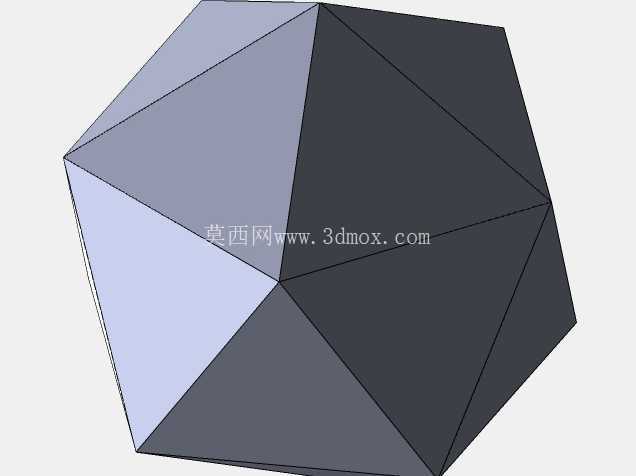

二十面体

您想要首先在前平面上创建一个具有 5 个面、50 毫米、90 度的多边形。选择多边形工具增益并将面更改为 10。从原点开始，然后选择 5 面多边形的顶点。打开草图 1 并在 10 面多边形右线的中点上创建一个点。退出草图，然后选择正确的平面并创建一条连接到原点的 50 毫米线。创建一条从顶部点向下 90 度的中心线，将该线连接到原点，向下连接线到第一条线的端点。确保所有线条都相等。选择线的中点和原点并使其重合。选择顶部平面，然后选择 10 面多边形的顶部中心线和右侧线，并使它们相等。在中心线的中间创建一条线。关闭草图，选择特征，参考几何体下拉箭头，平面，顶平面，3D草图的顶点。再次重复该步骤，但选择 3D 草图的底点。选择平面和草图，5条面的多边形线，转换实体，关闭草图。选择平面2，有5个面的多边形，选择原点，然后选择顶部中点。使新多边形的底线相等。选择最上面的 2 个点并使它们重合。选择右侧平面，中心线从上到下穿过原点，将中心线底部与最后一条线的左端点连接50mm

将顶点连接到顶线右侧50mm处的终点。选择 3D 草图并从顶部点到右下点然后到左下点创建一条线并连接。在参考几何体中选择平面，选择三角形的端点，将3Dsketch2转换为实体，并生成平面。在将其连接到 3Dsketch1 底部端点的三角形下执行完全相同的操作。然后在第一个三角形旁边和这个新三角形上方重复这次。选择圆形图案，参数中第一个框，草图5，以5为例，选择等分展开，360度，在实体下选择三角形。选择隐藏草图，一切就绪。
