REA DOD2.0工业喷码控制器单元结构

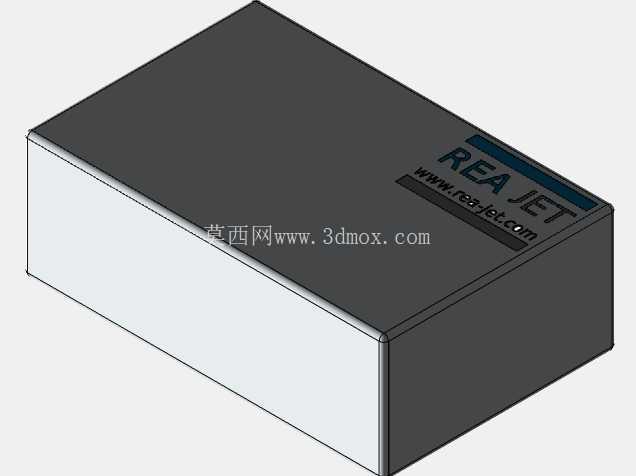

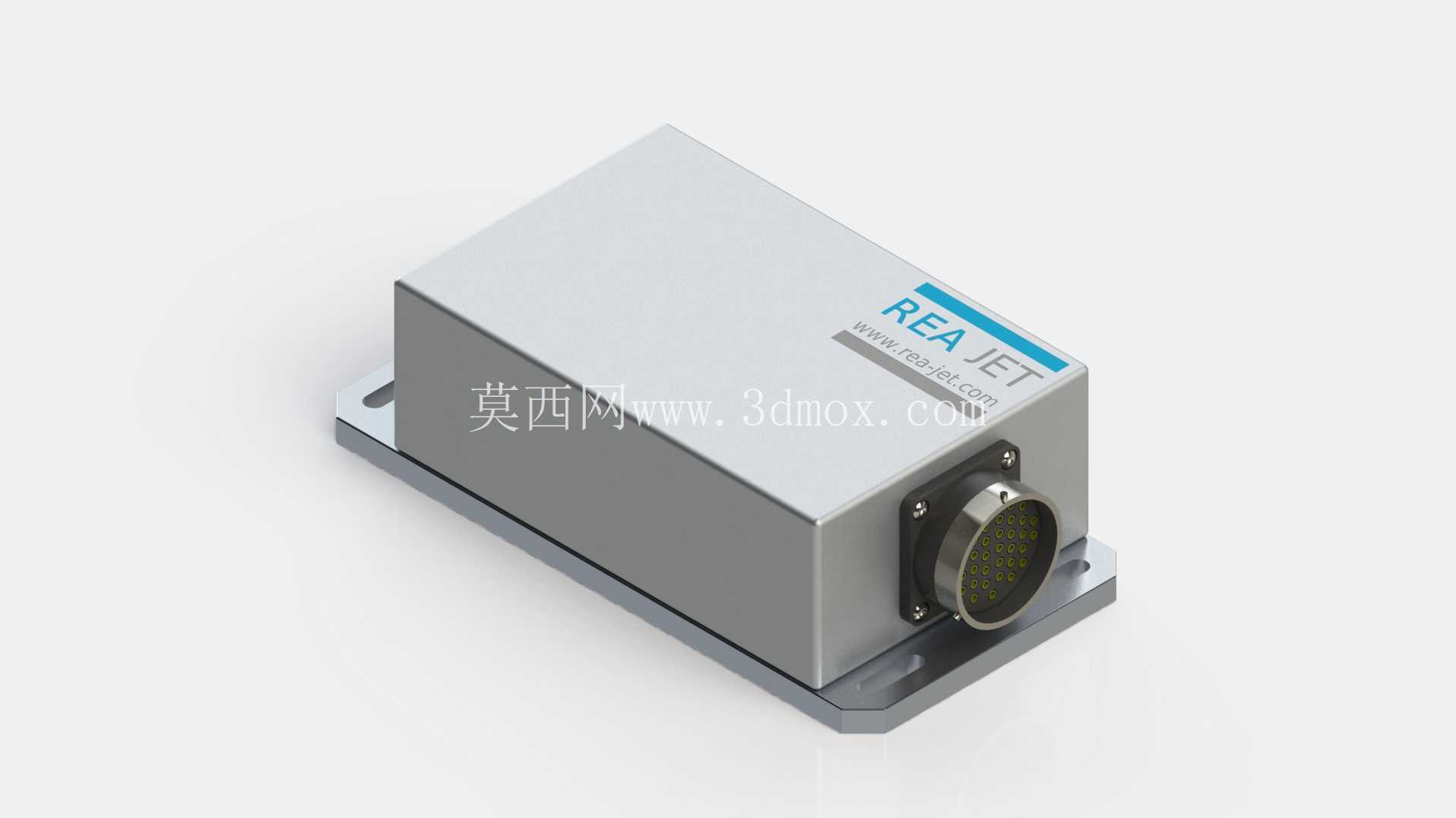

　　在工业产线的标识追溯环节，这类喷码控制器是整套喷码系统的核心运算与信号输出载体，常见于食品包装、汽配加工、电子元器件生产的连续产线工位，负责接收上位机下发的喷印内容参数，驱动喷码机头完成点阵字符、二维码、可变条码的实时喷印作业，适配DOD按需喷墨的工作模式，能在高速走料的产线上匹配不同线速调整喷印触发时机，避免出现字符错位、喷印缺段的问题。从结构设计来看，整机采用封闭式铝合金铣削壳体，表面做硬质阳极氧化处理，一方面能隔绝车间内的切削液飞溅、粉尘侵入，满足IP65左右的现场防护要求，另一方面铝合金材质的导热性能可以将内部驱动板、功率模块工作产生的热量快速通过壳体散出，不需要额外加装散热风扇，减少了设备运行的故障点，也避免风扇吸入粉尘堆积在电路板上造成的短路风险。

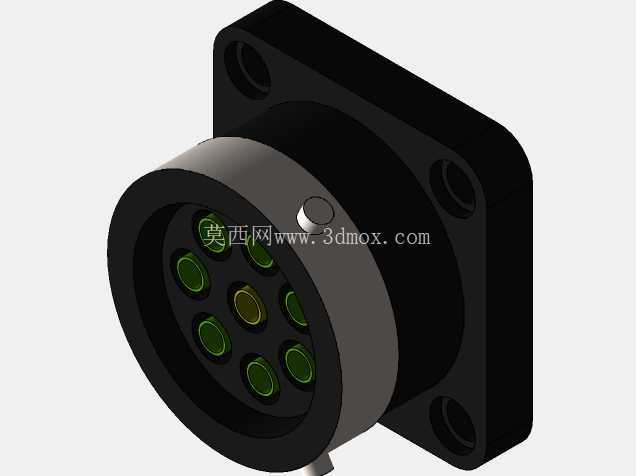

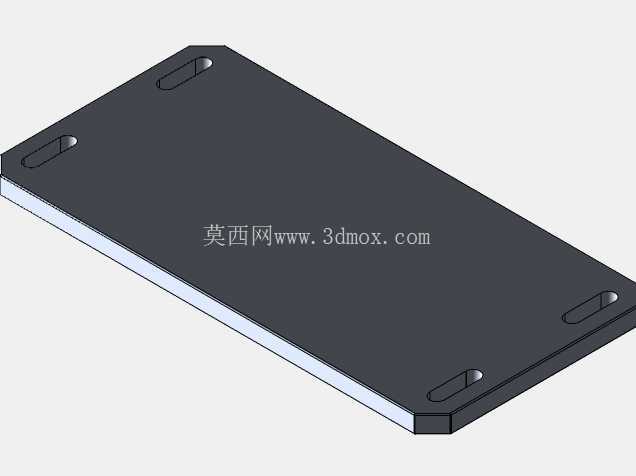

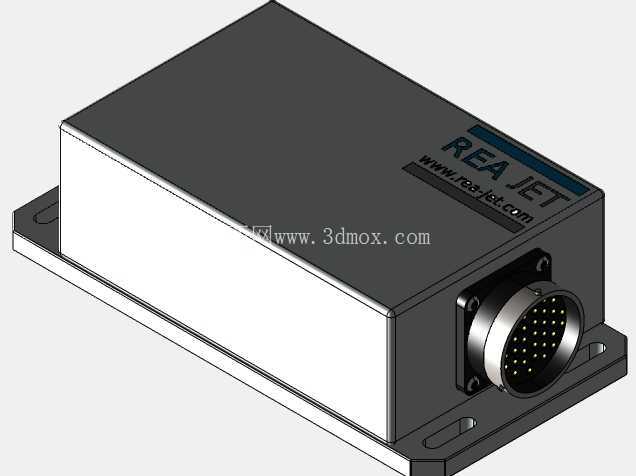

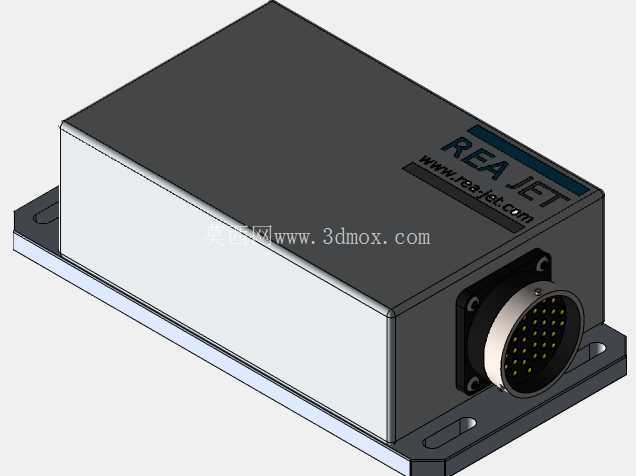

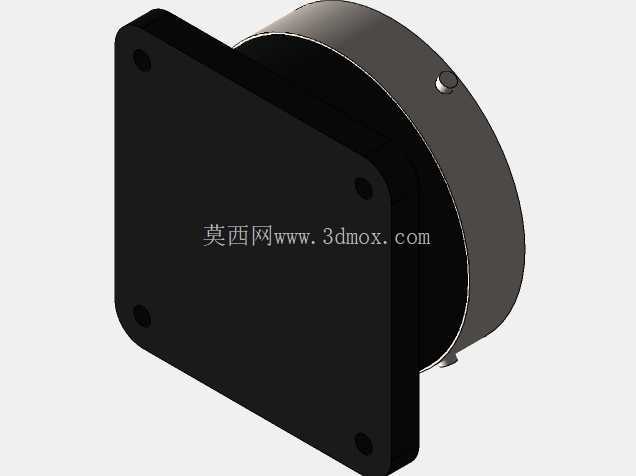

　　壳体底部延伸出一体化的安装法兰边，法兰边上开有两个长圆形安装孔，安装时可以根据机柜内的固定螺柱位置做小范围的距离调整，不需要严格匹配孔位公差，降低现场安装的对位难度，安装面与壳体主体之间做了下沉台阶设计，安装锁紧后法兰边不会与壳体内部的电路板形成应力挤压，避免长期震动下电路板出现形变开焊。壳体侧面配置的是标准圆形航空连接器，连接器采用螺纹锁紧结构，插合后能实现信号与供电线路的可靠连接，抗震防松，连接器的针脚定义做了防呆设计，不同功能的针脚分区排布，现场接线时不会出现插反的问题，连接器与壳体的衔接处做了密封胶圈压合，能阻挡水汽从接线位置进入壳体内部。

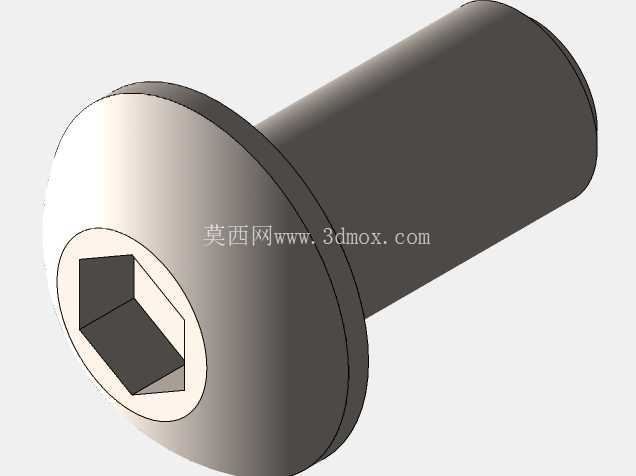

　　内部腔体的设计做了分层布局，功率驱动模块贴装在壳体内侧的导热台面上，中间通过导热硅胶垫填充间隙，降低热阻，主控板与驱动板之间通过板对板连接器连接，减少飞线带来的信号干扰，腔体边缘预留了密封槽，装配时嵌入发泡橡胶密封条，上下壳体通过周边的螺丝锁紧后，密封条被均匀压缩，实现整腔的密封效果。这类控制器的安装边界需要注意，设备周边需要预留至少30mm的接线空间，方便航空插头的插拔操作，安装时要避开产线上的强电磁干扰源，比如大功率变频器、伺服变压器的近距离位置，避免信号传输出现干扰导致喷印乱码，壳体的安装平面需要保证平面度不超过0.5mm，防止锁紧安装螺丝后壳体出现形变，挤压内部电路板造成元器件虚接。

　　从实际使用的场景适配来看，这种紧凑结构的控制器既可以直接安装在喷码机的机头支架上，缩短驱动信号的传输距离，减少信号衰减，也可以安装在生产线的电控柜内部，通过DIN导轨附件实现快速固定，适配不同产线的安装空间要求，壳体表面的标识区域采用激光蚀刻工艺，标注设备型号、接口定义，不会因为长期的车间油污擦拭出现标识脱落，方便后期维护时快速识别接口功能。在结构建模的过程中，需要重点关注安装法兰的孔位公差、航空连接器的安装同轴度、壳体合盖后的密封间隙，这些尺寸直接影响设备装配后的防护性能与安装适配性，比如航空连接器的安装孔如果同轴度偏差超过0.2mm，插头锁紧时会出现别劲，长期使用会导致连接器针脚接触不良；密封槽的深度公差需要控制在±0.1mm以内，才能保证密封条压缩量处于合理区间，既不会因为压缩量过大导致壳体合盖不严，也不会因为压缩量不足导致防护等级不达标。
