适配NEMA23安装界面的精密行星齿轮减速装置

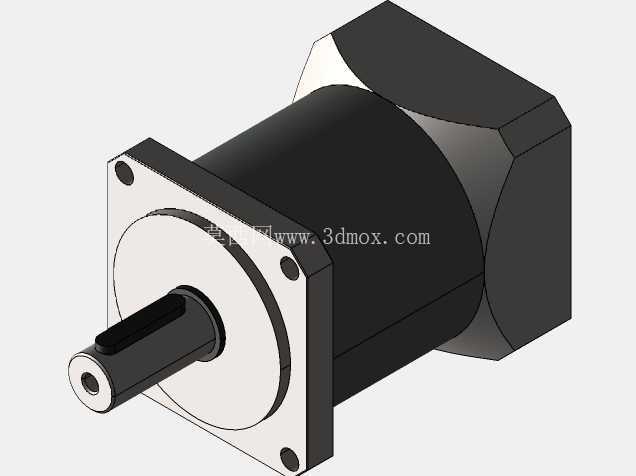

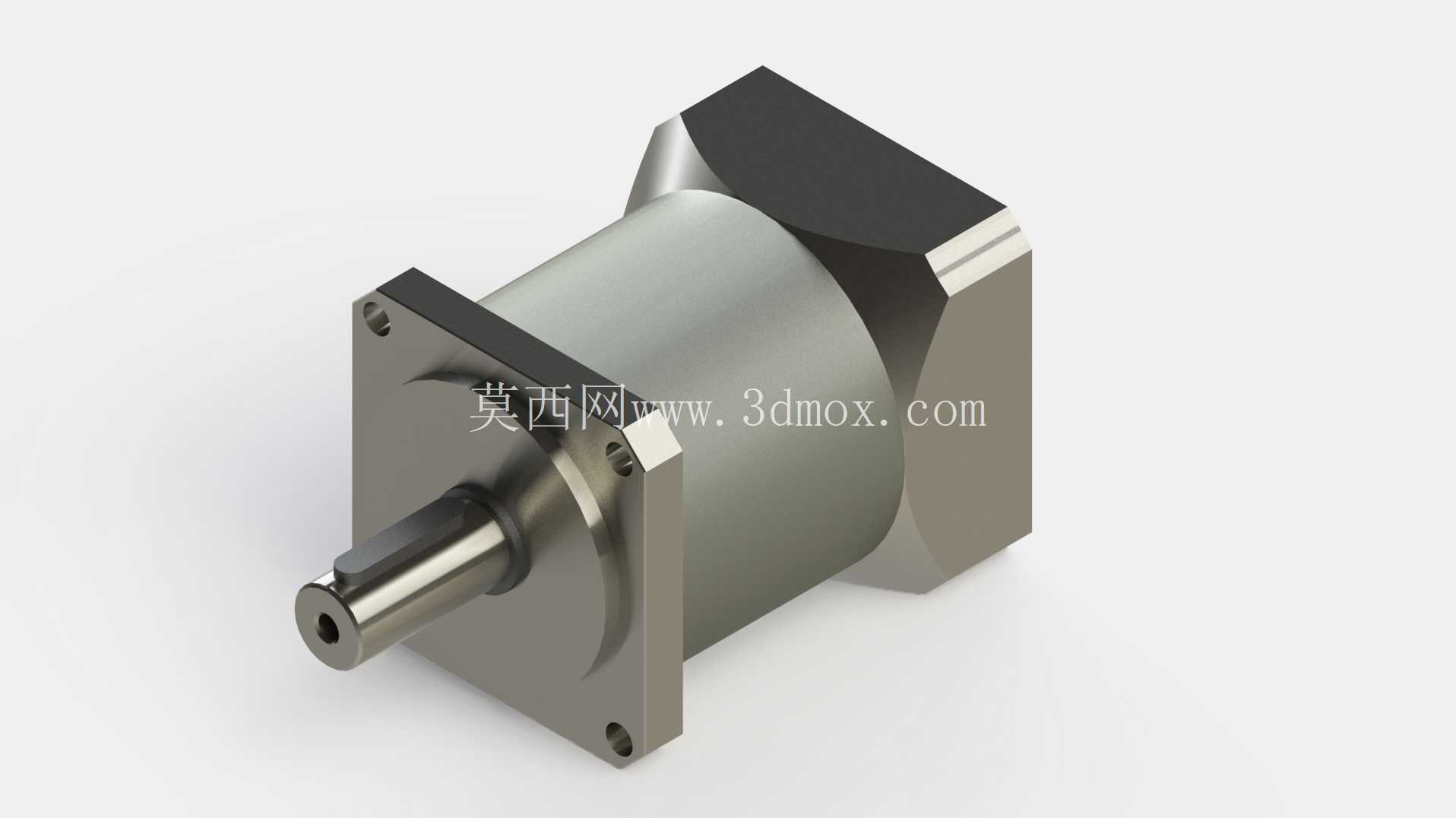

这款行星齿轮箱的安装法兰完全匹配NEMA23标准步进电机的安装界面，输出轴直径为14mm，在小型自动化传动场景中有着极高的适配性。日常做非标设备选型时，这类减速箱常被用在3D打印机的Z轴传动、小型数控雕刻机的进给驱动、桌面级点胶设备的位移模组、小型传送带的动力端，还有部分实验室自动化采样设备的传动环节，核心作用是匹配伺服或步进电机的高转速低扭矩输出特性，通过行星轮系的减速增扭，让执行端获得足够的驱动力矩，同时降低负载端的转动惯量对电机控制精度的影响。

从结构设计逻辑来看，这款减速箱采用的是直齿行星轮系布局，输入端的太阳轮直接和电机输出轴配合，通过周向的3-4个行星轮同时啮合传递扭矩，相比平行轴减速结构，同轴式的布局能让整体传动链的同心度更高，安装后不会出现偏心带来的径向跳动问题。外壳采用方形法兰安装结构，四个安装孔位严格对应NEMA23电机的57mm安装孔距，输入端的止口尺寸也做了公差匹配，装配时不需要额外做转接板，直接和对应规格的电机锁紧即可，能大幅减少设计阶段的安装适配工作量。

实际使用中，这类行星齿轮箱的背隙控制是选型的核心指标，这款结构在设计时行星轮和内齿圈的啮合间隙做了精密配磨，常规装配等级下反向背隙可以控制在10弧分以内，满足大部分中低速定位场景的精度要求。输出端采用双轴承支撑结构，能承受一定的径向负载和轴向负载，当输出端直接连接同步轮、丝杠或者小型联轴器时，不需要额外增加支撑座，就能保证传动的稳定性。外壳的主体部分采用硬质铝合金加工，表面做了阳极氧化处理，在保证结构强度的同时控制整体重量，安装在小型滑台模组上不会增加过多的运动负载，方形的外壳侧面也预留了安装平面，部分场景下可以直接通过侧面压块固定减速箱本体，不需要依赖法兰端的安装固定。

从安装边界尺寸来看，这款减速箱的整体截面尺寸和NEMA23电机一致，不会超出电机的外轮廓，在紧凑安装空间里排布设备结构时，不需要额外预留避让空间，输出轴的轴端做了平面铣边处理，和联轴器或者带轮装配时可以通过顶丝直接锁紧，不会出现长时间运转后轴连接打滑的问题。输入端的电机轴孔做了夹紧式设计，通过侧面的锁紧螺丝抱紧电机轴，相比键连接的方式，夹紧式连接在小扭矩传动场景下装配更方便，也不会因为键槽配合的间隙带来传动空程。

在传动效率方面，单级行星轮系的结构设计让这款减速箱的传动效率可以达到95%以上，长时间连续运转时的发热控制表现更好，不会因为轮系啮合损耗带来过高的温升，适配常规的42、57系列步进电机或者100W-200W的小型伺服电机时，不需要额外增加散热结构，就能满足24小时连续运转的工况要求。内齿圈采用合金钢整体淬火加工，齿面硬度达到HRC58以上，行星轮和太阳轮也采用渗碳淬火处理，齿部的耐磨性能足够支撑上万小时的运转寿命，在常规的自动化设备生命周期内不需要做轮系的维护更换。

做三维建模时，这款模型的细节还原度足够支撑设备整体装配的干涉检查，安装孔位、止口尺寸、轴伸长度、外轮廓尺寸都和实物保持一致，在做设备整体布局时，可以直接调用这个模型做装配验证，不需要自己重新测绘建模，能大幅缩短结构设计阶段的周期。尤其是在做小型桌面自动化设备的结构设计时，这类标准件的三维模型准确性直接影响后续的加工装配精度，模型里预留的锁紧螺丝位置、输出轴的键槽或者平面位置都和实物一致，装配仿真时可以直接检查各个部件之间的干涉情况，避免实际加工装配时出现尺寸不匹配的问题。
