5升不锈钢立式承压储水罐体结构

　　这款5升容量的立式圆柱形储水罐体，在小型流体管路系统中常作为稳压缓冲、介质暂存的配套部件使用，常见于实验室小型供水回路、紧凑型液压试验台、医疗消毒设备的储液单元，也可配套减压阀组做前端稳压储容，避免管路压力波动带来的出水不稳问题。罐体整体采用AiSi304不锈钢材质加工，适配饮用水、常规弱腐蚀流体的存储需求，内壁做抛光处理减少介质挂壁残留，外壁做亚光拉丝处理兼顾防锈性能与外观整洁度。

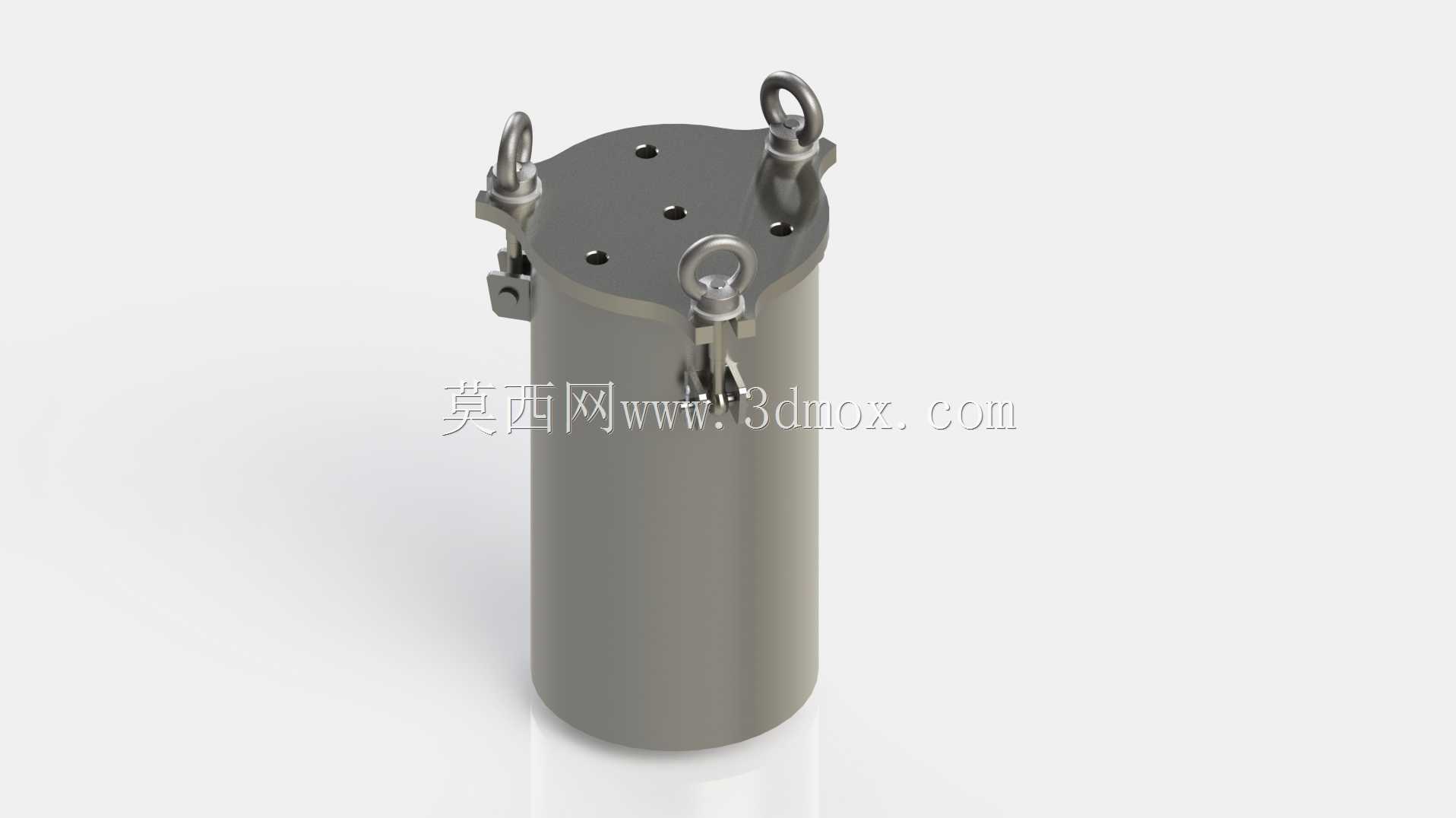

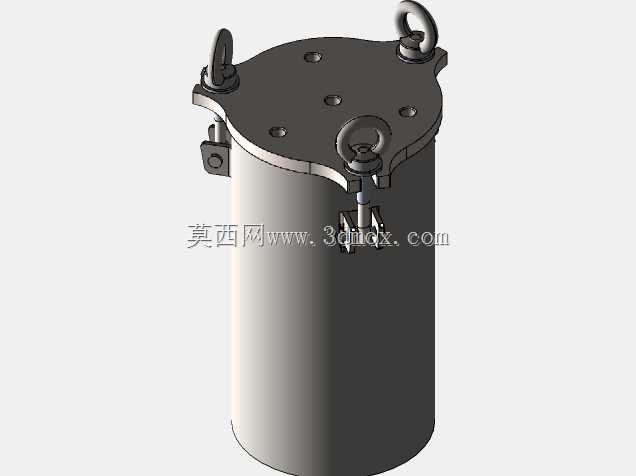

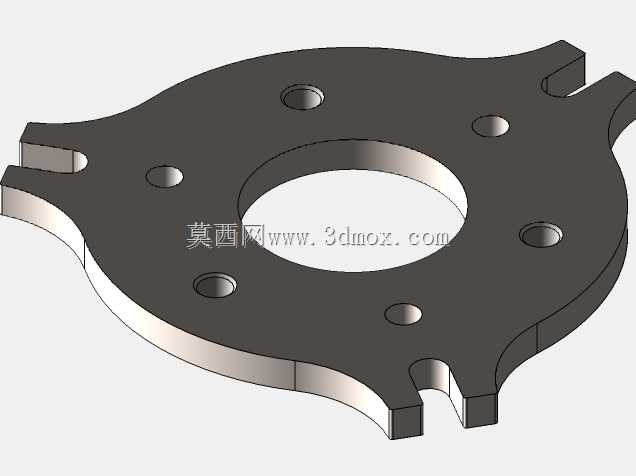

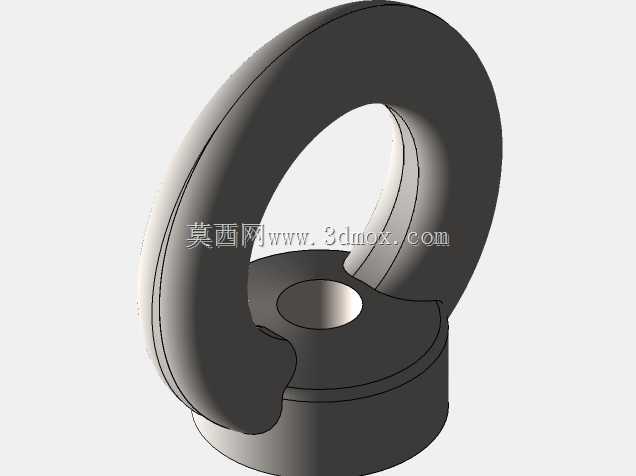

　　从结构设计来看，罐体采用立式圆柱构型，底部为平封底结构，可直接放置于水平安装台面，无需额外焊接支撑脚，降低整体加工成本与安装复杂度；顶部为平盖结构，盖体与筒体之间采用快开吊环螺栓锁紧，三个吊环锁扣沿盖体圆周均匀分布，锁紧时受力均匀，可保证盖体与筒体端面的密封圈压缩量一致，避免局部渗漏。盖体上预留的三个吊环同时兼顾吊装功能，当设备需要集成到高位机架时，可直接通过吊环穿入吊绳完成整体吊装移位，无需额外焊接吊耳，简化了罐体的附属结构。盖体中心位置预留了接口安装位，可根据实际管路需求安装进水接头、出水接头、排气阀或者压力检测仪表，接口周边做了凸台加厚处理，避免攻丝安装接头时出现壁厚不足导致的强度问题。

　　设计过程中优先考虑了日常维护的便捷性，快开式的锁扣结构无需借助大型扳手即可完成开盖操作，松开三个吊环螺母后即可取下上盖，对罐体内部进行清洗、滤芯更换或者介质排空作业，相比法兰螺栓连接的结构，拆装效率提升60%以上，适合需要频繁开启维护的应用场景。筒体与上盖的密封采用嵌入式硅橡胶密封圈，密封圈安装在筒体端面的密封槽内，不会因为开盖操作出现密封圈移位脱落，密封耐受温度范围覆盖常规工业与民用场景的流体温度需求，长期使用无需频繁更换密封件。

　　安装边界方面，罐体整体外径控制在120mm左右，总高度含吊环抬起状态不超过320mm，放置于台面时占用的投影面积仅为直径120mm的圆形区域，适合集成在空间紧凑的小型设备内部；筒体底部做了倒圆角处理，避免直角焊缝带来的应力集中，同时也减少了底部积液残留的死角。三个锁扣的外伸尺寸控制在15mm以内，不会因为锁扣突出过多导致周边管路布置出现干涉，安装时仅需要预留出开盖时的上方操作空间即可，不需要在侧面预留过多的扳手操作空间。

　　实际使用过程中，这款罐体的额定承压能力可满足常规低压供水、小型试验回路的压力需求，304材质的抗腐蚀性能可以适配多数中性流体的存储，不会出现生锈污染介质的问题；立式结构的设计让介质中的杂质可以自然沉降到罐体底部，可通过后期在底部加装排污阀实现定期排污，不需要完全拆解罐体即可完成杂质清理。盖体上的多个安装孔位可以灵活配置不同功能的接头，既可以做单进单出的简单储水罐，也可以加装液位传感器、压力开关实现液位与压力的自动控制，适配不同设备的定制化需求。在配套减压阀使用时，罐体的缓存容积可以吸收减压阀启闭过程中的压力脉动，让后端出水压力更加平稳，避免水锤现象对后端精密仪表、管路接头造成冲击损坏。
