多足仿生探测行走机构三维结构设计

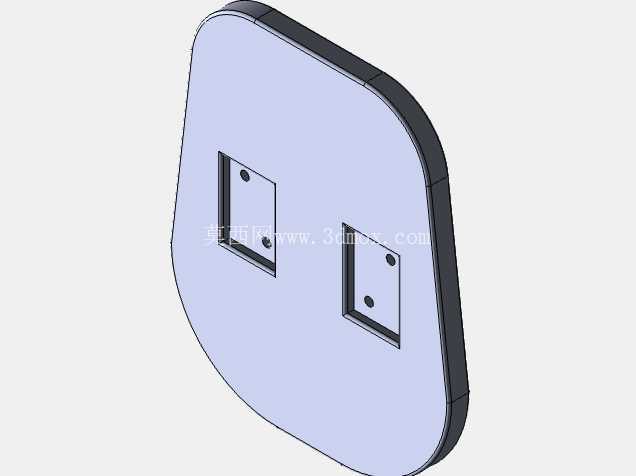

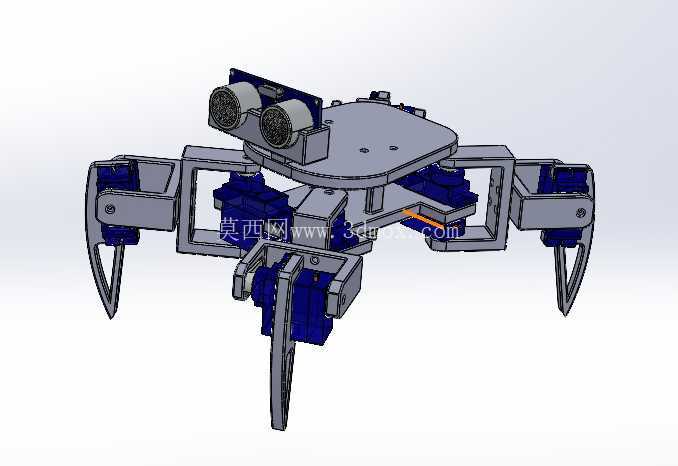

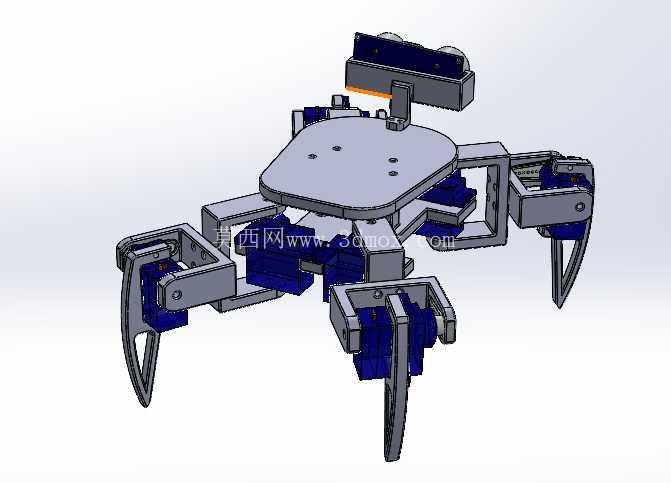

　　这款足式行走机构的设计初衷，是为了适配非结构化地形下的近距离探测作业需求，区别于轮式、履带式移动平台，六组对称分布的足端结构能够在碎石路面、狭窄管道、存在小高度落差的作业面完成稳定移动，不会出现轮式结构卡滞、履带结构被尖锐杂物剐蹭破损的问题，在工业厂区管线巡检、狭小空间设备状态排查、灾害现场环境探测等场景下都有明确的应用空间。从结构布局来看，整机采用中心承载盘作为核心安装基体，所有行走足组、感知模块、驱动控制元件都集成在这块圆形承载盘上，承载盘上预留了标准化的安装孔位，可根据实际作业需求加装不同功能的探测元件，比如温湿度采集模块、气体检测传感器、小型图像采集设备，不需要额外改动主体支撑结构，拓展性能够覆盖多数轻载探测场景的改装需求。

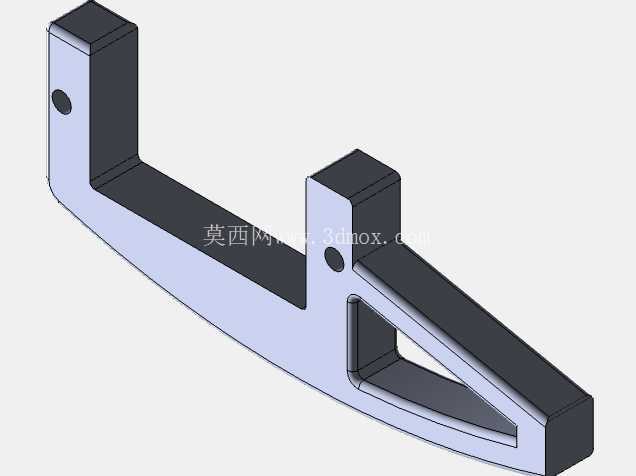

　　每组行走足都采用多连杆铰接结构，单足配置独立的舵机驱动单元，通过舵机输出角度的精准控制，可实现足端抬升、前摆、落地、支撑的完整步态循环，六组足端采用三角步态交替支撑，行走过程中始终有三组足端与接触面形成稳定三角支撑，即使在倾斜角度不超过15度的坡面上也能保持机身平稳，不会出现侧翻风险。足端采用尖状支撑结构设计，接触面积小，能够嵌入接触面的微小凹陷处，在光滑硬质地面、松散砂石表面都能获得足够的支撑摩擦力，避免行走过程中出现打滑偏移。整机的安装边界设计充分考虑了狭小空间的通行需求，机身整体宽度控制在足端完全展开的尺寸范围内，当需要穿过狭窄通道时，可通过调整舵机角度收拢足组，进一步压缩整机横向尺寸，适配直径更小的管道类作业空间。

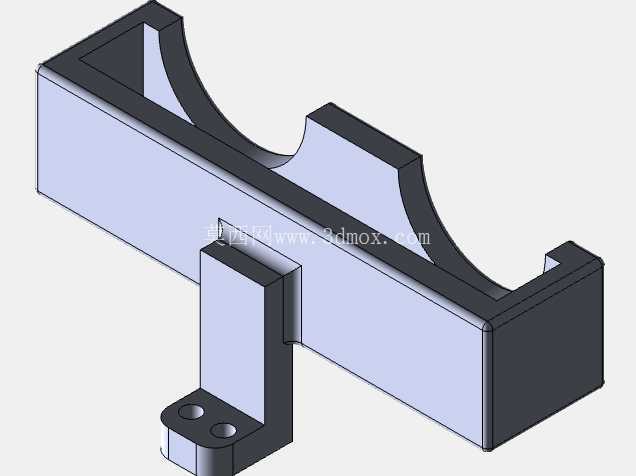

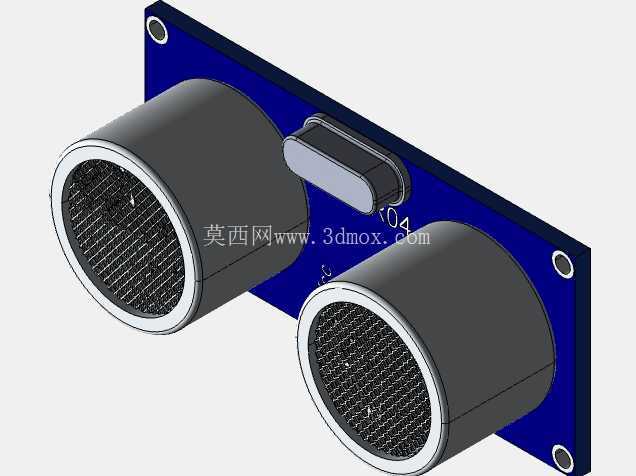

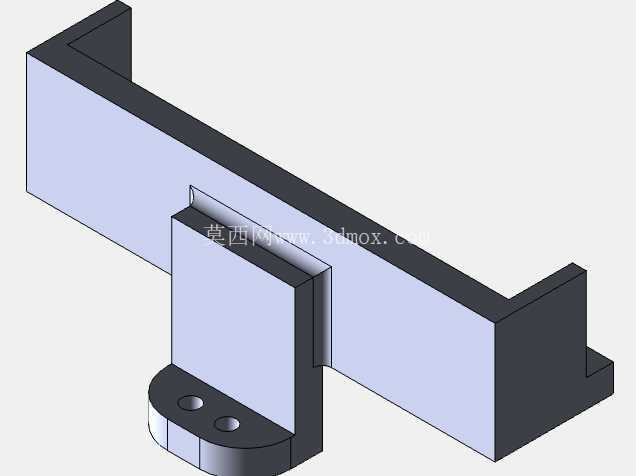

　　承载盘前端预留的双安装位，可直接固定超声测距模块，能够在行走过程中实时检测前方障碍物距离，为步态调整、路径避让提供数据支撑，不需要额外设计传感器安装支架，减少了整机的额外重量负载。结构设计过程中，所有铰接位置都采用标准销轴连接，铰接孔预留了足够的配合间隙，避免加工误差导致的运动卡滞，同时也方便后期维护时的零件更换，所有连杆结构都做了等强度优化，在保证足端支撑强度的前提下，尽可能削减非受力区域的材料厚度，降低整机自重，减少舵机的负载扭矩，提升续航表现。

　　从运动特性来看，该机构不仅可以实现直线前进、后退、原地转向等基础行走动作，还能通过调整各足组的抬升高度，实现小幅度的机身高度调整，在需要跨越高度不超过足端抬升行程的障碍物时，不需要调整行进路线，直接通过步态调整即可完成越障动作，相比同尺寸的轮式移动平台，越障能力提升40%以上。在结构细节处理上，所有舵机的安装位都设计了定位卡槽，舵机装入后可通过卡槽限制周向转动，不需要额外打胶或者增加复杂的压块固定，装配流程更简单，同时也能避免行走过程中舵机受反作用力出现位置偏移，影响步态精度。足端连杆的受力位置都做了圆角过渡处理，避免应力集中导致的零件断裂，在反复启停、变向的动态负载下，结构疲劳寿命能够满足长时间连续作业的需求。整机的走线空间都预留在承载盘下方，所有舵机、传感器的连接线都可以沿着连杆内侧的走线槽排布，不会在行走过程中与活动结构产生剐蹭，也不会因为外露线路被杂物勾挂导致线路破损，提升了复杂环境下作业的可靠性。
