层叠式压合工装模具结构设计

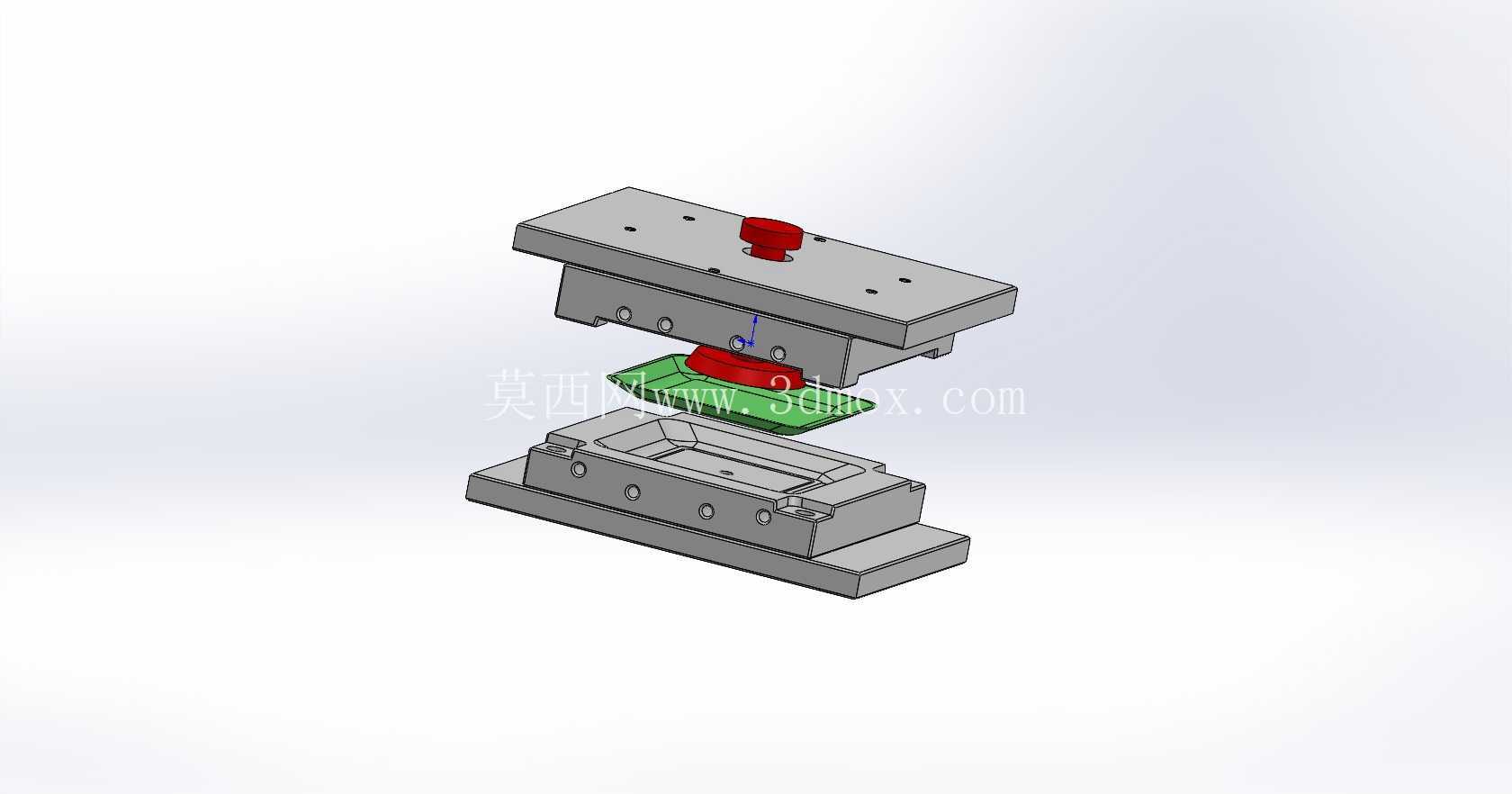

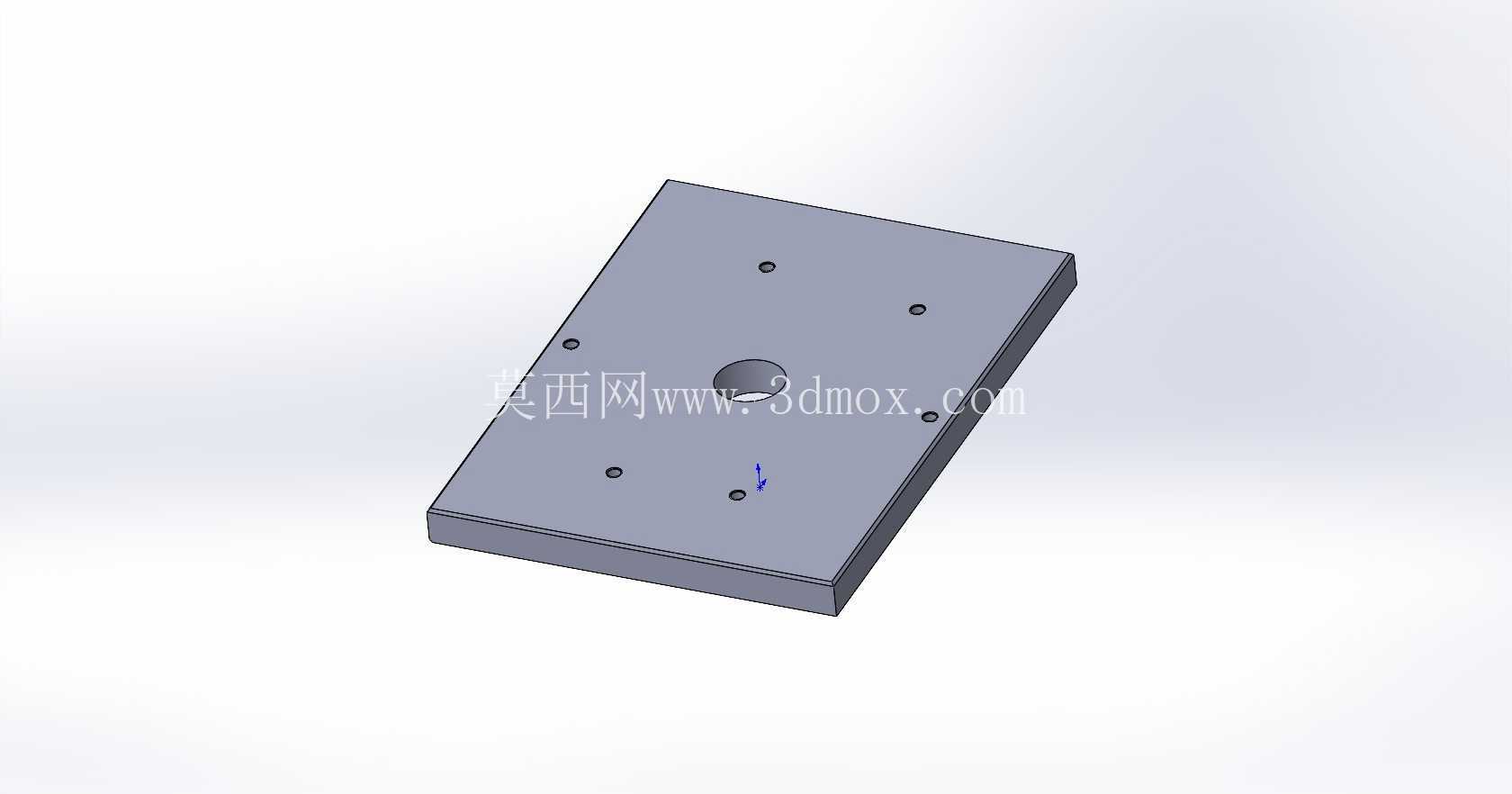

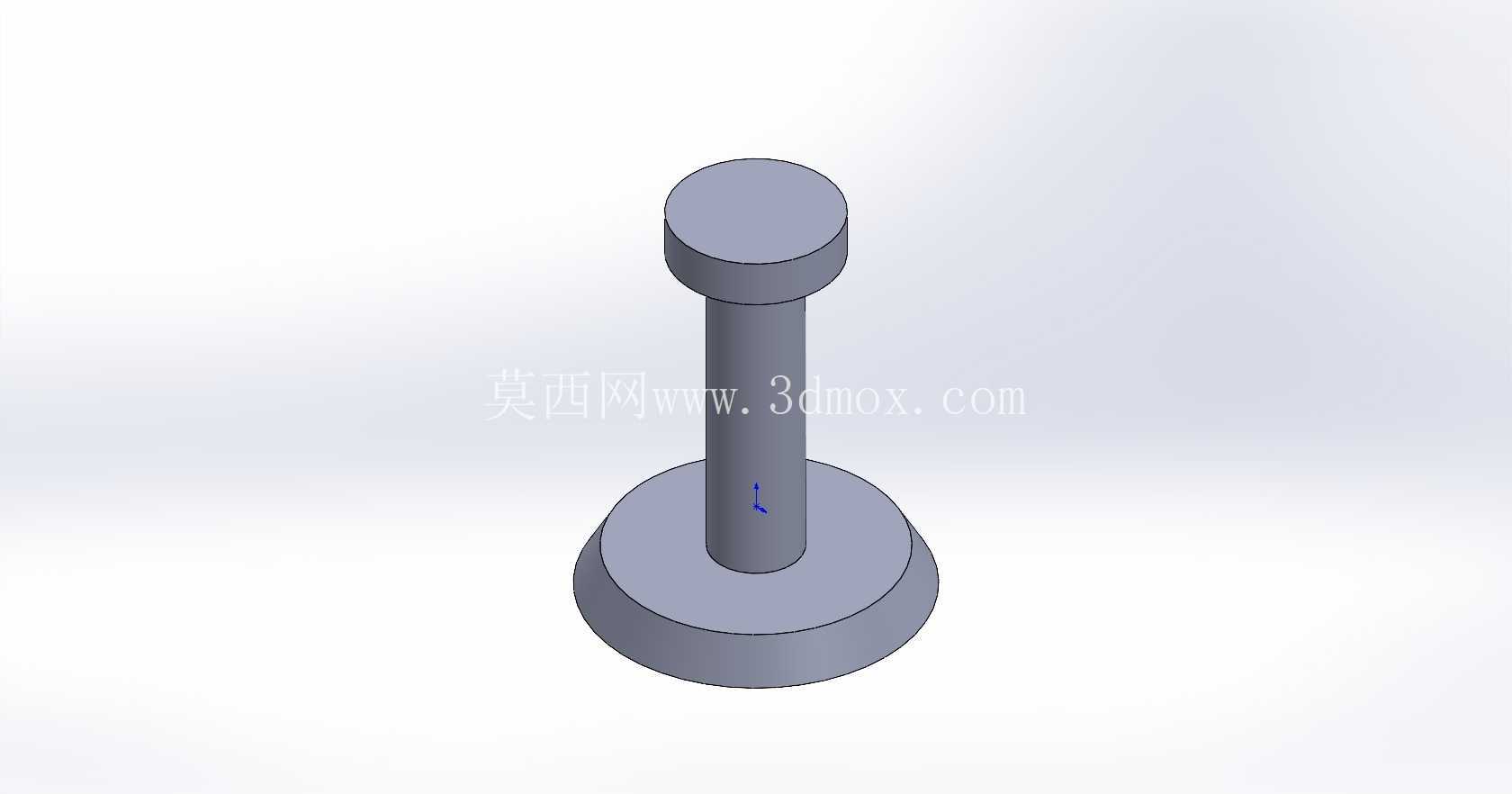

　　这套层叠式压合工装主要面向薄壳类塑胶件、小型五金冲压件的压合成型工序，常见应用在消费电子外壳封装、小型家电结构件压装、汽配内饰件覆合这类需要精准对位施压的生产场景，区别于普通平压工装，它自带分层定位结构，能在单次压合行程里完成多叠层工件的对位、压紧、保压动作，不用额外搭配辅助定位治具，在小吨位冲床、台式压装机上都能适配安装。从结构逻辑来看，整套工装分为上模座、中间压合层、下模定位座三个核心部分，上模座采用标准模座钢料加工，平面度控制在0.02mm以内，四个角预留的导套安装位可以和设备导柱配合，保证上下合模的同轴度，顶部的红色压头是和设备压端连接的受力位，做了沉台嵌入设计，避免长期施压出现压头偏移脱落的问题。

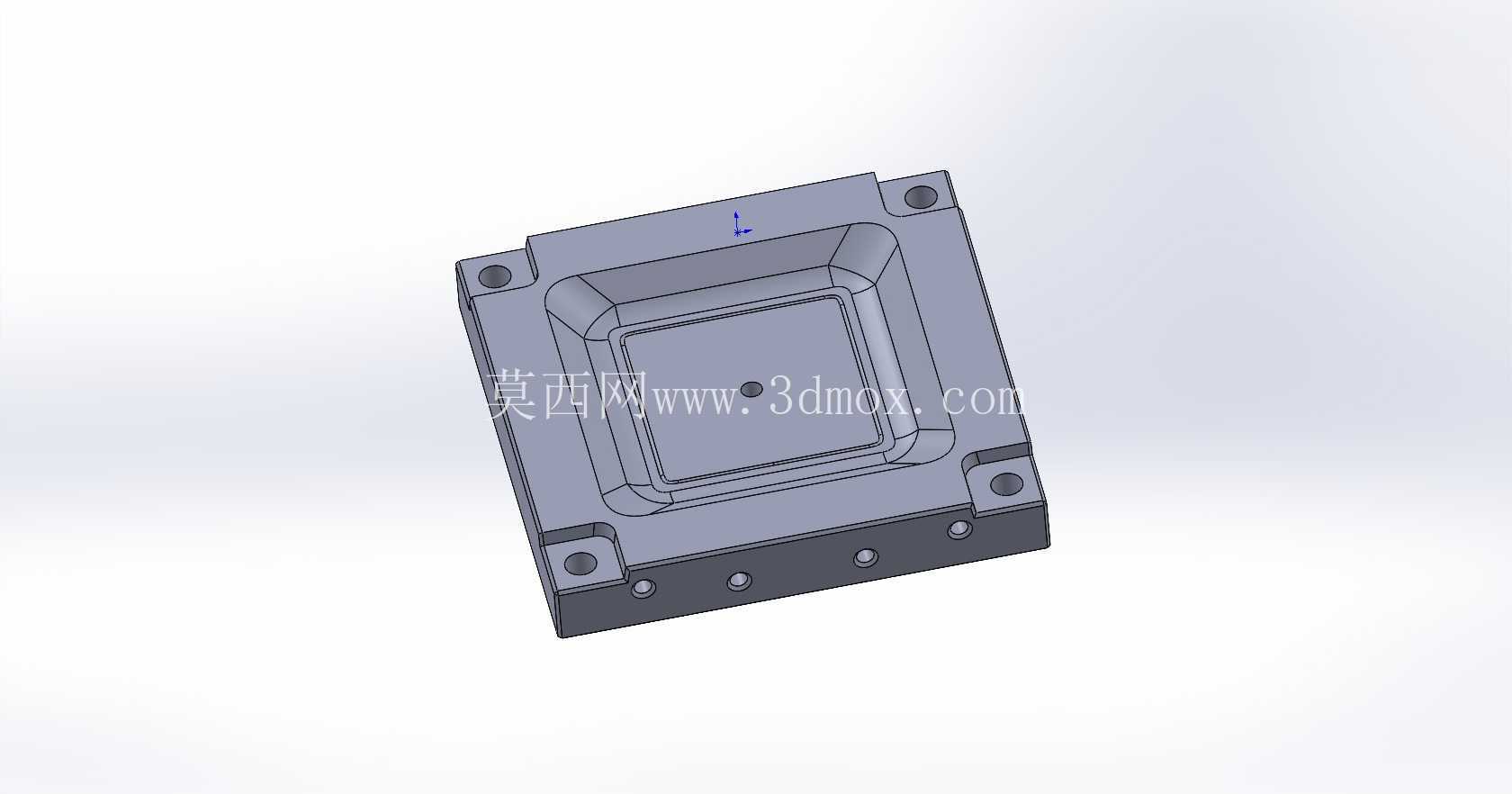

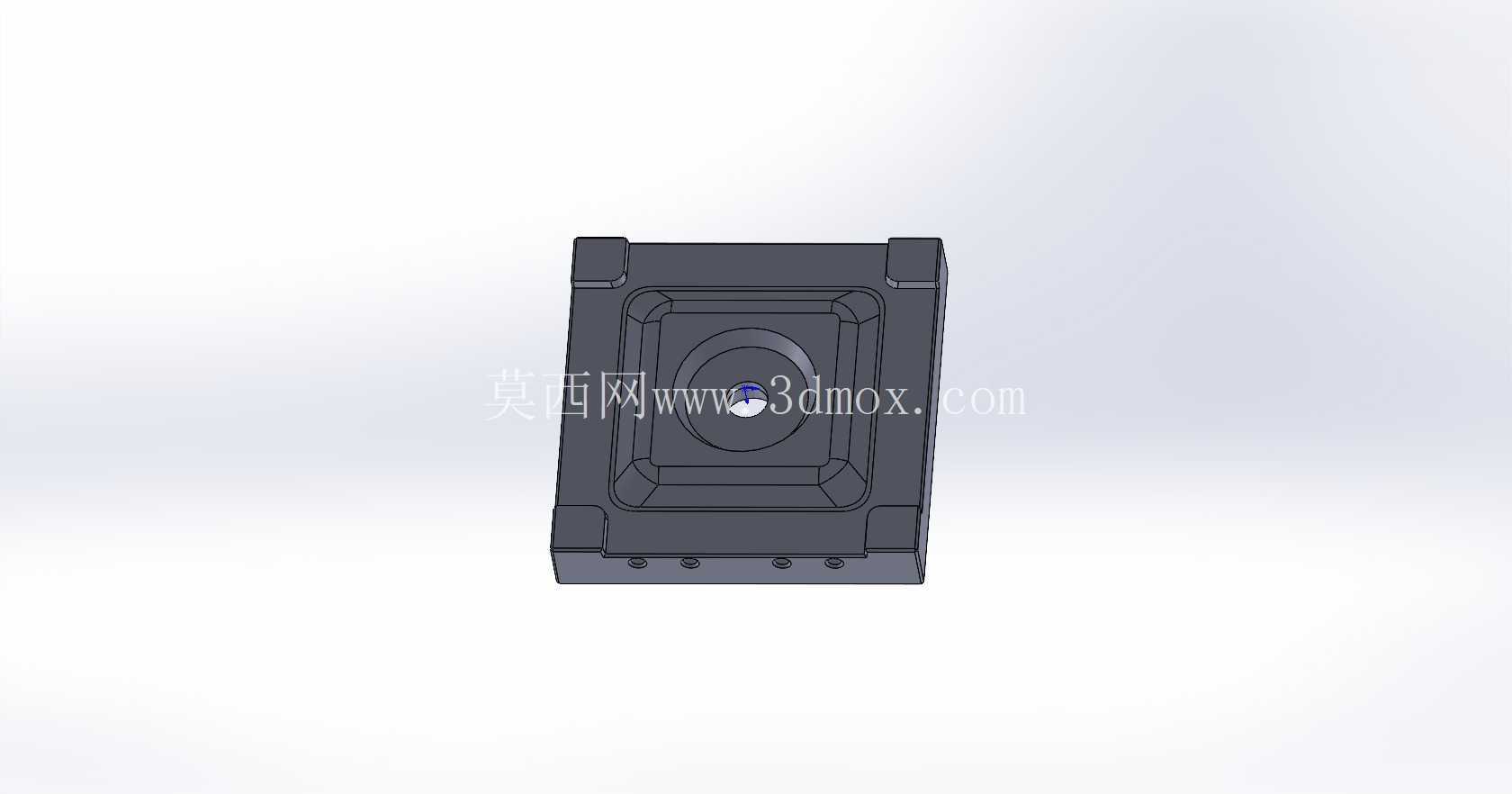

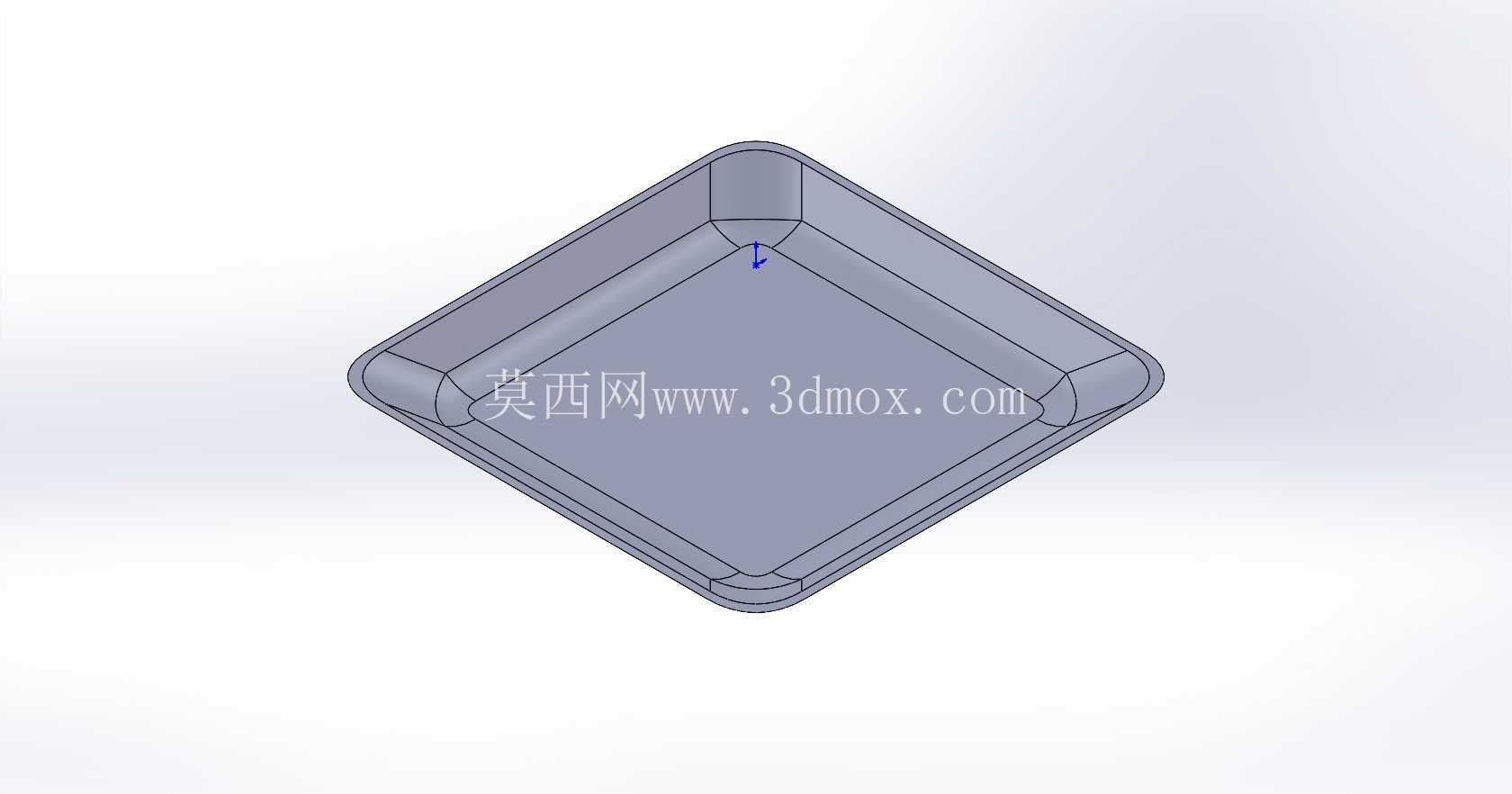

　　中间的绿色弹性垫层是这套工装的核心设计点，它采用耐油聚氨酯材质加工，硬度控制在邵氏60度，既能在合模时提供均匀的缓冲压力，避免硬接触压伤工件表面，又能在开模时提供足够的回弹力，带动上模层自动复位，不用额外加装复位弹簧，简化了整体装配结构。下模座做了和工件外形完全匹配的仿形定位槽，槽边留了0.1mm的取件间隙，工件放入后不会出现横向窜动，槽底做了0.05mm的排气凹槽，避免压合时窝气造成工件表面鼓包。

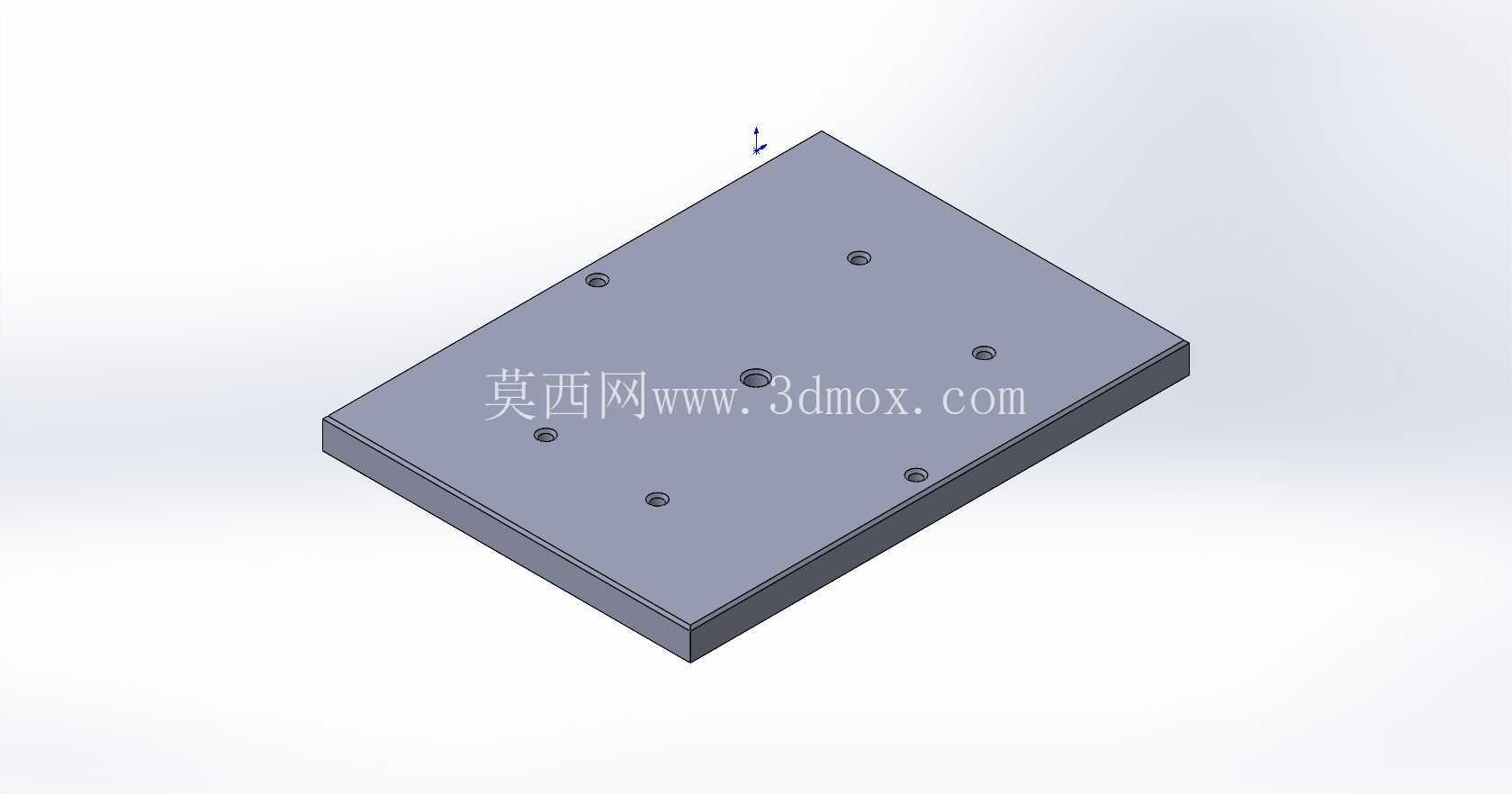

　　安装边界方面，整套工装的长宽尺寸适配200mm行程以内的台式压装机工作台，下模座预留了四个M6的安装沉孔，可以直接用T型螺栓固定在设备工作台上，上模座的压头中心和下模定位槽中心的同轴度公差控制在0.03mm以内，不需要现场反复调校对位，安装后就能直接投入使用。实际生产使用时，操作人员只需要将待压合的叠层工件依次放入下模仿形槽内，触发设备下压行程，上模座随设备压端下行，首先接触中间弹性垫层，通过垫层的均匀传压将力分散到整个工件表面，到达设定压合行程后保持2-3秒的保压时间，设备回程时弹性垫层带动上模层复位，就能直接取出压合完成的工件，整个工序耗时比普通无定位工装缩短40%左右，还能避免人工对位偏差造成的压偏、压伤不良。

　　设计过程中特意将所有受力面做了圆角过渡处理，避免应力集中造成的模座开裂，所有连接螺丝都采用内六角沉头设计，不会突出模座表面影响合模精度，导柱配合位做了淬火处理，表面硬度达到HRC55以上，长期反复合模也不会出现磨损拉毛的问题，能满足十万次以上的压合作业寿命要求。针对薄壳类工件压合容易出现的边缘溢胶、压痕过深问题，中间压合层的施压面做了细微的网纹滚花处理，既能增加摩擦力避免工件压合时滑移，又能控制压痕深度在0.01mm以内，不会破坏工件的表面外观质量。下模座的定位槽深度根据工件叠层总厚度做了适配设计，刚好容纳叠层工件的总高度，不会出现压合过位造成的工件变形，同时槽边预留的取件缺口方便操作人员用镊子或者徒手取出工件，提升上下料的操作效率。
