V型定位夹紧工装块结构设计

　　在机械加工、装配工装的设计体系里，V型定位块是轴类、异型截面工件定位环节最常用的基础元件之一，这款V型定位块的结构设计，完全围绕中小规格工件的快速装夹定位需求展开，没有冗余的装饰性结构，每一处几何特征都服务于实际装夹工况。从实际应用场景来看，这类V型定位块常部署在铣床、磨床的工作台面，或是自动化装配线的工件定位工位，用来对圆柱类工件、带V型贴合面的异型结构件做径向定位，限制工件除轴向进给之外的四个自由度，保证后续加工、装配工序的位置精度。

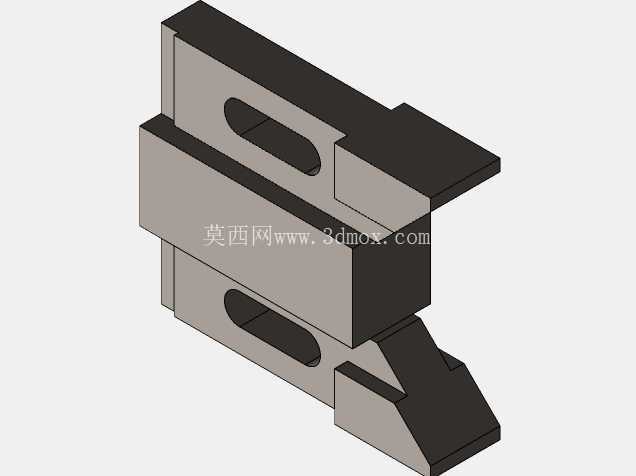

　　从功能特性上看，这款定位块采用分体式贴合结构，上下两个定位基面平行度公差控制在0.02mm以内，V型定位面的夹角采用90度通用设计，适配直径范围在10mm到60mm之间的圆柱类工件，V型面的表面粗糙度设计为Ra1.6，既保证定位贴合时不会刮伤工件基准面，又能避免接触面过于光滑导致的定位打滑问题。块体上开设的两个长圆形安装腰孔，是整个结构设计里实用性最强的部分，腰孔的长度方向与定位块的进给调整方向平行，单孔的调整行程达到35mm，安装时可以根据工件的实际位置，沿腰孔方向微调定位块的固定位置，不需要重新在工作台面打孔攻丝，大幅降低工装调整的辅助时间。

　　设计思路上，这款定位块没有采用整体式的厚重结构，而是通过L型的止口拼接结构实现两个定位基面的刚性连接，止口配合面采用H7/h6的间隙配合，装配后用内六角螺钉锁紧，既保证整体结构的刚性，又能在V型面出现磨损后，单独更换带V型槽的定位块部分，降低工装的维护成本。块体的侧边设计有突出的定位挡边，安装时挡边可以贴紧工作台的T型槽侧壁，作为定位块安装的侧向基准，不需要反复打表找正定位块的直线度，安装效率比无挡边的平底板定位块提升60%以上。

　　从安装边界尺寸来看，定位块的总长度为120mm，总宽度为80mm，总高度为65mm，安装时两个腰孔的中心距为70mm，适配工作台面M8到M12规格的T型槽螺栓，安装后定位块的V型中心高度距离工作台面为45mm，和常见的平口钳固定钳口高度保持一致，可以和平口钳配合使用，完成长轴类工件的跨工位定位。V型槽的深度设计为12mm，当工件直径达到适配范围上限时，工件中心高出V型槽顶面3mm，不会出现工件和定位块顶面干涉的问题，同时保证足够的定位包覆面，避免装夹时工件翘起。

　　在实际工况使用中，这款定位块的材质选用45号钢，整体调质处理到HB220-250，V型定位面做高频淬火处理，硬度达到HRC40-45，能够承受装夹时的夹紧力，以及工件加工过程中传递的切削振动，不会因为长期使用出现V型面压痕、变形的问题。块体的所有锐边都做了C1的倒角处理，避免安装调整时划伤操作人员，同时去除加工毛刺，保证各个配合面的贴合精度。和传统的整体式V型铁相比，这款带安装腰孔和侧向挡边的定位块，不需要配合压板做多点固定，仅需要两个T型螺栓穿过腰孔就能完成锁紧，固定后的重复定位精度可以控制在0.01mm以内，完全满足普通铣削、磨削加工的定位精度要求，也能用于自动化设备上的工件到位检测定位，配合接近开关完成工件的到位确认。
