杠杆式手动夹持工装结构设计

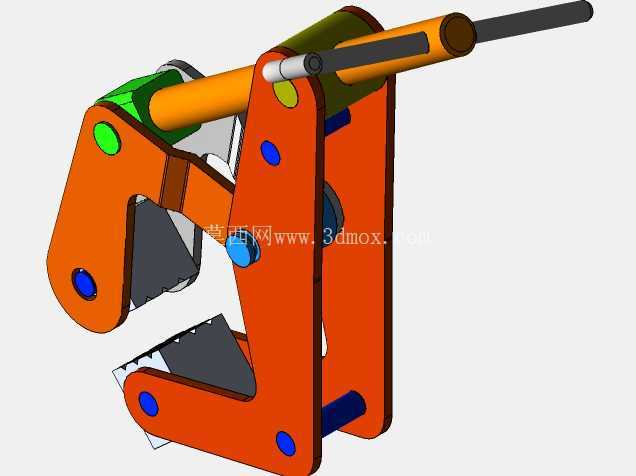

　　这款手动夹持机构的设计，核心围绕车间现场无气源、无电源的零散装夹场景展开，在重型工件转运、机加工临时定位、钣金组对拼焊这类作业场景里，不需要外接动力源，操作人员单手握持手柄即可完成夹紧与松脱动作，适配多频次、快换件的作业需求，相比螺栓压紧、磁吸固定的方式，操作效率能提升六成以上，且不会对工件表面造成磁吸残留或者螺栓压痕过深的问题。从结构原理来看，整套机构采用多连杆杠杆增力设计，长操作手柄作为第一级力臂，通过中部铰接的连板将握力传递到夹爪端，利用连杆过死点的机械特性实现夹紧后的自锁，即便操作人员松开手柄，夹爪也不会因为工件的反作用力自行松脱，夹紧力的输出可以通过铰接点的位置配比调整，常规配置下，单手握力输入即可在夹爪端输出数倍于输入力的夹紧载荷，足够应对厚度在适配范围内的钢板、型材、结构件的夹持固定需求。

　　夹爪的咬合面设计了锯齿形防滑齿，齿形角度经过反复校核，既保证咬合时能嵌入工件表层10-20丝的深度避免打滑，又不会因为齿形过尖造成工件表面的深度划伤，对于表面质量要求较高的精加工件，还可以在齿面加装铜质或者尼龙材质的保护垫片，不需要改动主体结构即可完成适配。整体结构的铰接点全部采用销轴加轴套的配合形式，轴套选用耐磨铜合金材质，长期反复开合使用也不会出现铰接孔磨损松旷的问题，所有销轴的端部都设计了防脱卡簧槽，装配后卡入轴用挡圈，避免作业过程中销轴窜动脱出引发安全隐患。从安装边界来看，整套机构的主体侧板采用两块平行布置的钢板结构，所有传动连杆都布置在两块侧板之间的空腔内，不会出现外部突出的传动部件剐蹭工件或者操作人员的问题，整体外形紧凑，横向最大宽度不超过200mm，手柄完全展开时的纵向长度控制在400mm以内，不会占用过多的操作空间，不管是固定在焊接工作台面上作为临时定位夹具，还是加装吊环作为钢板吊装的手动吊具使用，都有足够的适配空间。

　　设计过程中特意规避了复杂的曲面加工需求，除了销轴、轴套这类标准件之外，其余的结构件全部可以通过等离子切割、普通铣床加工完成，不需要五轴加工中心这类高端设备，车间的常规机加工能力即可完成整套夹具的制作与维修，后期维护时只需要定期给铰接点加注润滑脂，检查锯齿咬合面的磨损情况即可，易损件只有铜套和夹爪齿块，更换成本极低。在实际使用场景中，这类手动夹具常被用于钢结构车间的型钢组对，操作人员调整好工件位置后，扳动手柄即可快速压紧，不需要反复拧动螺母；在五金加工的钻床工序中，也可以替代传统的机用虎钳，针对异形件实现快速装夹；在物流转运环节，加装吊环后还可以作为竖吊钢板钳使用，单人即可完成中厚钢板的吊运挂钩作业，适用场景覆盖了从加工工位到转运环节的多种手动夹持需求。

　　结构设计时对夹爪的开合行程做了合理规划，最大开口量可以适配0到80mm厚度的工件，不需要额外调整垫块，扳动手柄的全程行程控制在30度以内，操作人员手腕不需要大角度翻转即可完成夹紧动作，长时间重复作业也不会产生过度的肌肉疲劳。所有受力部件的材质都选用常规的45号钢，夹爪咬合面做淬火处理，硬度达到HRC40-45，保证长期使用的耐磨性，主体侧板做发黑防锈处理，适合车间多粉尘、多切削液的作业环境，不会轻易出现锈蚀卡滞的问题。
