渐开线齿形同步带轮结构设计

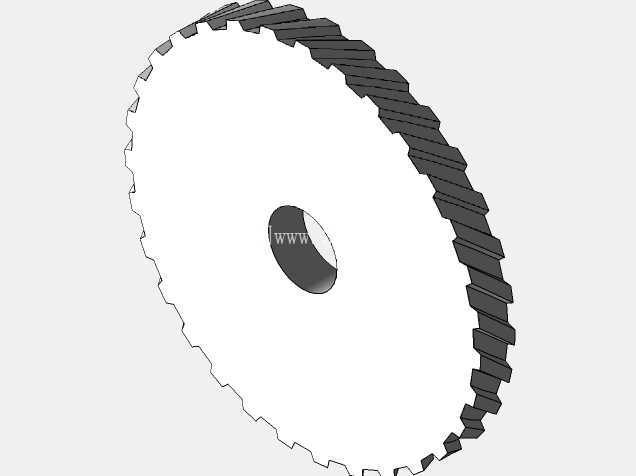

　　这类带齿的轮体零件，核心作用是和同步带啮合完成无滑差的动力传递，在轻工输送、自动化装配线、小型机床进给机构、包装设备的动力传输段都有大量应用，相比平带传动它能保证严格的传动比，相比齿轮传动它不需要严苛的润滑条件，中心距适配范围更宽，安装调试的容错空间更大，日常维护的工作量也更低。做这个零件的三维建模时，首先要敲定的是齿形参数，目前常用的同步带齿形分梯形齿和圆弧齿两大类，从模型的齿廓形态来看，这个轮体适配的是圆弧齿同步带，齿顶和齿根都做了圆弧过渡，啮合的时候应力集中更小，传动过程中的冲击和噪音比梯形齿低不少，适合转速稍高、传动载荷平稳的工况。

　　轮体的中心孔是安装基准，建模的时候要先确定孔径的公差带，一般和传动轴采用过渡配合或者小间隙配合，孔壁的粗糙度要控制在Ra1.6到Ra3.2之间，保证装配后同轴度不会超差，避免运转的时候出现径向跳动，加剧带齿的磨损。轮缘部分的齿形加工是整个零件设计的核心，齿距的累积误差必须控制在标准允许的范围内，不然啮合的时候会出现爬齿、跳齿的问题，严重的时候还会把同步带的齿部剪断。齿向方向做了轻微的倒角处理，一方面是安装同步带的时候更容易导向，不会刮伤带的齿面，另一方面运转的时候能避免带的侧边和轮缘硬摩擦，延长同步带的使用寿命。轮体的厚度要比适配的同步带宽1到2毫米，留出一定的轴向窜动余量，避免设备运行过程中因为轴系的少量窜动导致同步带脱轮。从结构来看这个轮体属于实心式结构，适合直径不大、载荷中等的应用场景，如果是更大直径的带轮一般会做成腹板式甚至孔板式来减轻重量，降低转动惯量，对于启停频繁的工况来说，更小的转动惯量能减少电机启动时的冲击电流，提升传动系统的响应速度。安装边界方面，设计的时候要预留出同步带安装和张紧的空间，带轮的轴线必须和配套的另一个带轮轴线保持平行，平行度误差不能超过千分之二，不然同步带运行的时候会出现偏磨，一边的带边过早磨损断裂。张紧轮的布置位置也要提前考虑，一般布置在松边的内侧，尽量靠近大带轮的位置，避免小带轮的包角过小影响传动能力。

　　实际选型应用的时候，要先核算传动功率、转速比、中心距这些核心参数，确定带的型号和节线长度，再反过来匹配带轮的齿数和节圆直径，小带轮的齿数不能选的太少，不然带的弯曲应力过大，会大幅缩短同步带的使用寿命，一般转速越高的工况，小带轮的最小齿数要选的越大。建模过程中，齿形的生成要严格按照对应齿形的标准参数来做，先画出单个齿的齿廓曲线，再通过圆周阵列生成全部轮齿，阵列的时候要注意齿距的均匀性，不能出现累积误差，中心孔的键槽或者顶丝孔要根据实际的固定方式来设计，如果是采用顶丝固定，顶丝孔的位置要选在齿槽对应的位置，不能钻在齿根的位置，避免削弱轮齿的强度。

　　轮体的材料一般选用45号钢或者铝合金，载荷大、转速高的工况用45号钢做调质处理，表面齿形部分可以做高频淬火提升耐磨性，载荷轻、要求低惯量的工况用铝合金加工，重量更轻，防锈能力也更好。做装配校验的时候，要把同步带和带轮做啮合干涉检查，确保齿顶和齿根之间留有合理的间隙，不会出现顶齿的问题，同时要检查带轮和周边机架、护罩的安全距离，避免运转的时候出现刮碰。这类零件虽然看起来结构不复杂，但是参数匹配的精度直接影响整个传动系统的可靠性，很多现场出现的同步带过早失效、传动噪音大、跳齿打滑的问题，根源都在带轮的参数设计或者安装精度不达标，所以建模的时候每一个尺寸都要对应传动设计的计算结果，不能随意拍板确定参数。
