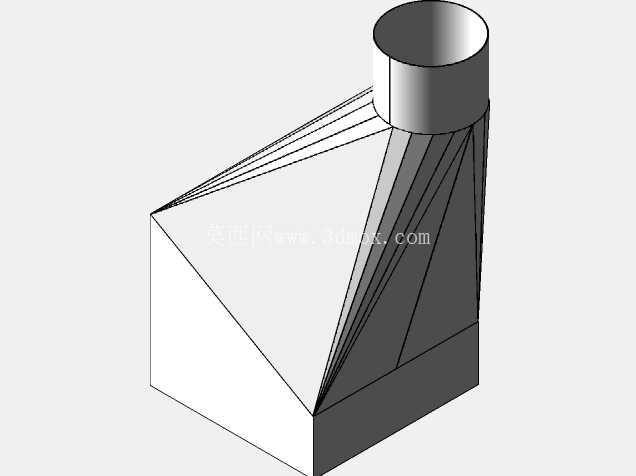

该构件属于通风除尘、物料气力输送管路系统中常用的偏心方转圆变径接头,主要用于实现方形管路端口与圆形管路端口的偏心过渡连接,在工业除尘系统的风机进出口、粉体输送管路的设备对接段、车间通风排风的风管变向段都有大量应用场景,相比同心变径接头,偏心结构可以在有限安装空间内规避管路与周边设备、梁柱的干涉,同时在含尘气流、颗粒物料输送场景下,偏心斜向的过渡结构可以减少物料在变径段的积留死角,降低管路堵塞的风险。
从结构设计逻辑来看,该构件采用多块钣金板块折弯拼接成型,圆形端为标准圆柱直边段,预留足够的法兰焊接或抱箍安装余量,方形端为直角方管直边段,可直接与方形风管、设备方口进行对接焊接或法兰连接,两端直边段的长度均满足常规管路安装的焊缝余量要求,无需额外加长即可适配标准连接件。建模过程中优先保证两端接口的形位公差,圆形端口的圆度公差控制在管路连接允许范围内,方形端口的相邻边垂直度、对边平行度均符合钣金风管的加工精度要求,过渡段的曲面采用三角面拆分放样,每一块拼接板的折弯线均经过展开校验,确保下料后折弯拼接时无错位、无间隙,现场焊接时不需要额外修磨配切。
安装边界方面,该构件的偏心距设计适配常规管路侧接、下接的布局需求,圆形端中心与方形端中心的偏移量经过优化,既满足变径过渡的流道平滑要求,又不会因为偏心距过大导致过渡段板材折弯角度过陡、加工难度提升,构件整体的轴向长度根据两端口径差匹配,保证气流经过时的阻力损失控制在合理区间,不会因为变径过急产生局部涡流、增加风机运行负载。实际加工时,该构件可采用冷轧钢板、镀锌钢板或不锈钢板下料,根据输送介质的腐蚀性、温度选择对应板材厚度,拼接焊缝可采用满焊或咬边连接,针对除尘、粉体输送场景可在焊缝处做密封处理,避免漏风漏料;针对普通通风场景可采用点焊加密封胶的工艺降低加工成本。
在管路系统排布时,该构件通常安装在设备出口与圆形风管的衔接处,比如方形出风口的除尘风机出口,通过该偏心变径直接对接圆形主风管,不需要额外增加弯头调整管路位置,能够有效缩短管路总长度,减少管路系统的部件数量,降低现场安装的施工量。建模时已经将所有拼接板块的折弯扣除量纳入计算,展开后的下料图无尺寸偏差,导入数控等离子、激光切割机即可直接下料,不需要二次调整尺寸,过渡段的每一条棱边均做了工艺圆角处理,避免板材折弯时出现应力集中开裂的问题,同时也能减少气流经过时的沿程阻力。
