方形轴流风机防护钣金外罩结构设计

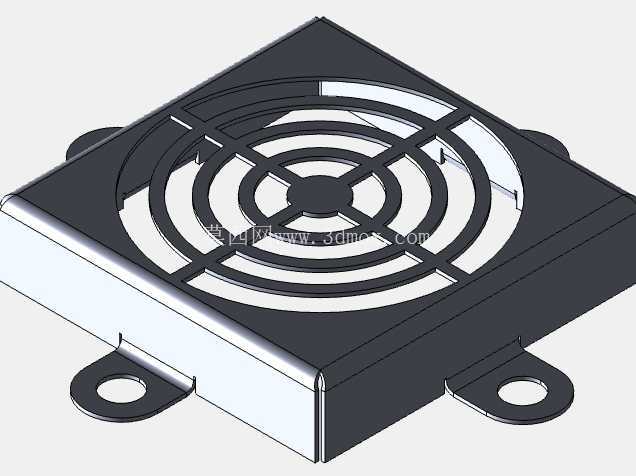

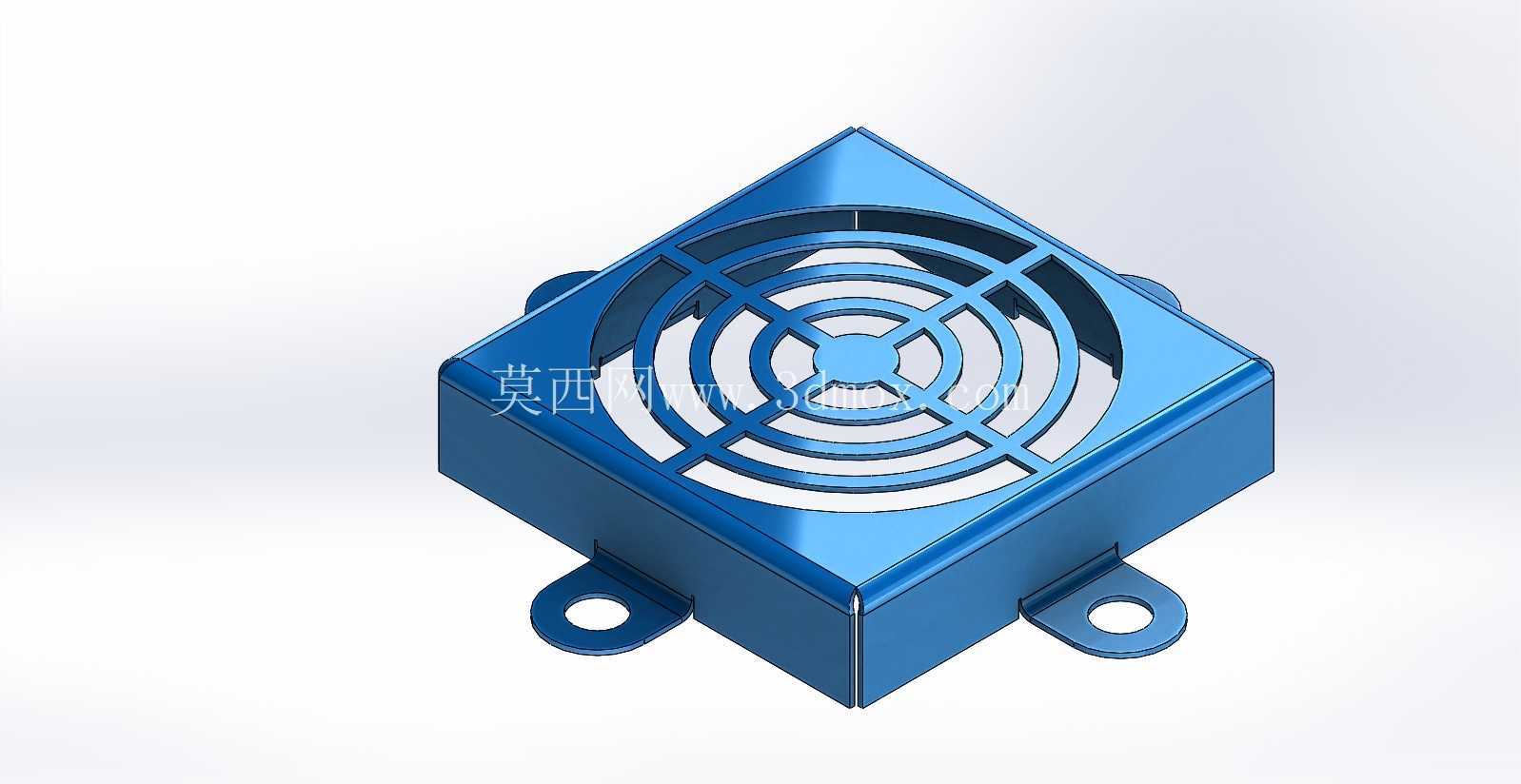

　　这款方形钣金外罩是配套小型轴流散热风机使用的防护结构件，日常在工业电控柜、小型自动化设备散热工位、嵌入式工控机箱、桌面型电子测试设备的通风口位置都能见到这类结构的身影，核心作用是在不阻挡风机进出风效率的前提下，阻隔外部异物、操作人员肢体意外接触高速运转的风机叶轮，规避设备运行与人员操作的安全隐患。从实际工程应用的角度看，这类防护外罩的设计首先要平衡通风率与结构防护等级的矛盾，外罩正面采用同心圆格栅搭配径向加强筋的布局，同心圆筋条的间距控制在8mm以内，刚好可以阻挡直径10mm以上的固体异物进入风机区域，符合常规工业设备IP2X的基础防护要求，同时环形镂空区域的总通流面积经过测算，占外罩正面总面积的65%以上，不会因为加装防护外罩导致风机通风阻力陡增，避免出现散热风量衰减超过10%的常见设计问题。

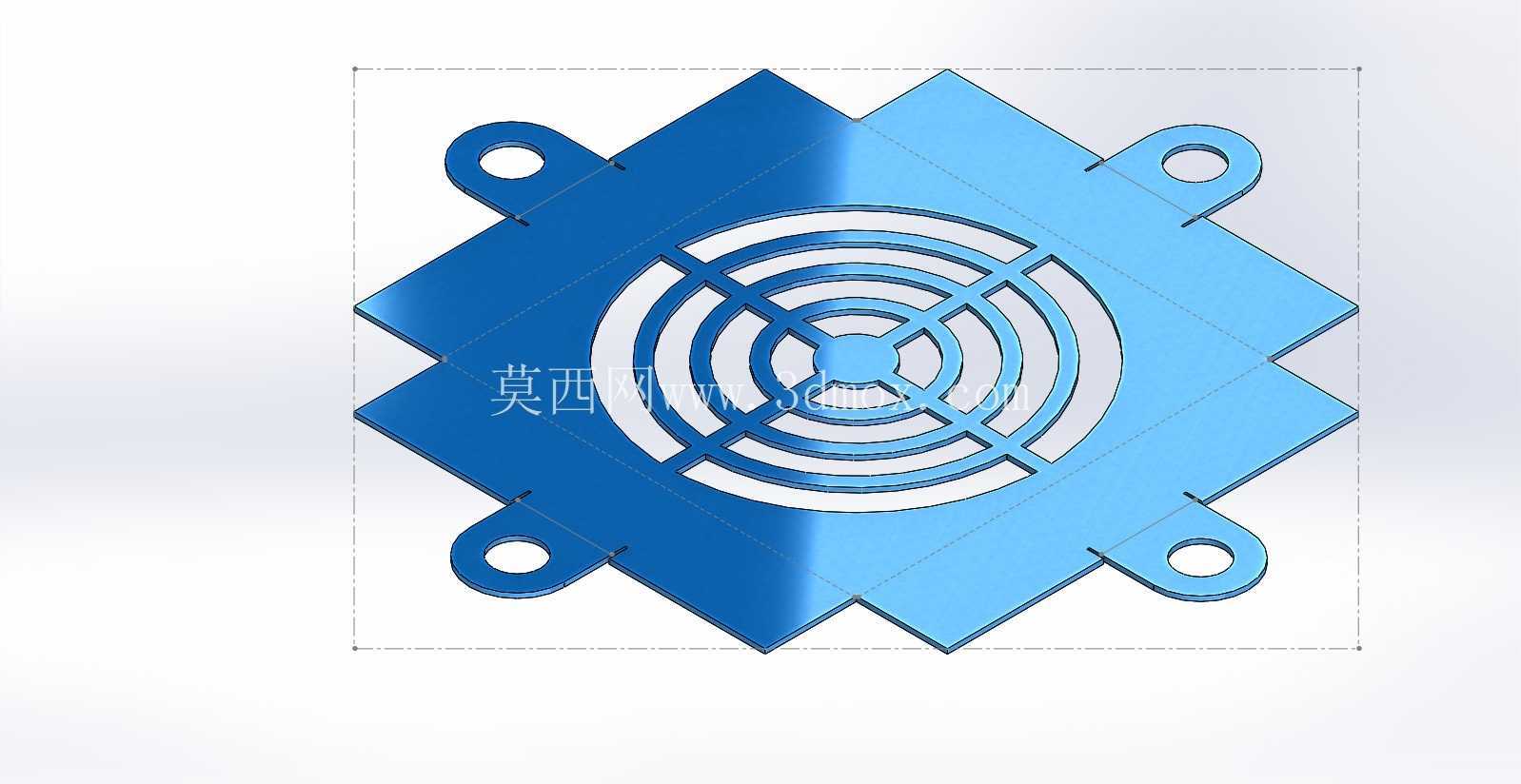

　　结构设计上采用一体钣金折弯成型的工艺思路，方形罩体的四个侧边通过90度折弯围合形成容纳风机端部的腔体，折弯处预留了与风机厚度匹配的腔体深度，刚好可以罩住风机突出的接线端与叶轮前端的安装间隙，不需要额外拼接焊接，既减少了钣金加工的工序成本，也避免了拼接焊缝带来的应力变形、表面处理不均匀的问题。罩体对角位置延伸出两个带安装孔的固定耳片，耳片与罩体主体为一体折弯结构，没有额外焊接连接，安装孔的孔径匹配常规M4规格的安装螺丝，两个耳片的中心距严格匹配标准40mm、60mm等常规小型轴流风机的安装孔位公差，安装时可以直接将外罩与风机一同固定在设备面板的安装位上，不需要额外为外罩设计独立的固定点位，大幅降低设备组装时的工序复杂度。

　　设计过程中对安装边界做了充分的冗余考虑，罩体的外轮廓尺寸比配套风机的外轮廓单边大2mm，既可以容纳风机外壳的尺寸公差，也能避免罩体安装后与风机外壳产生硬接触，阻断风机运转时的振动通过外罩传递到设备面板产生共振异响；耳片的折弯高度做了1.5mm的下沉设计，安装后耳片与设备面板完全贴合，不会因为罩体与面板之间存在间隙导致异物从侧边缝隙进入风机区域。钣金件的边角位置全部做了R2的圆角处理，避免加工、安装过程中锐边划伤操作人员，格栅筋条的宽度统一为2mm，既保证筋条有足够的结构强度，在受到10N的侧向冲击力时不会出现永久变形，也不会因为筋条过宽占用过多通流面积。

　　从实际使用场景的适配性来看，这类钣金外罩可以适配常规表面喷塑、镀锌、阳极氧化等多种表面处理工艺，能够满足不同设备的外观与防腐蚀要求，在有轻度油污、粉尘的车间环境下使用时，光滑的钣金表面也更容易清洁维护，不会像塑料网罩一样出现老化脆裂的问题，长期使用的结构可靠性更高。设计时还特意规避了常见的共振问题，正面格栅的径向筋条做了非等角度分布的微调，避免筋条的固有频率与风机常规运转时的转动频率重合，防止风机运转时外罩出现高频振动异响。罩体的折弯边预留了0.1mm的回弹补偿量，钣金折弯成型后四个侧边的垂直度公差可以控制在0.2mm以内，安装后不会出现罩体歪斜、与风机剐蹭的问题。
