桶装水配套手动压水取水装置结构

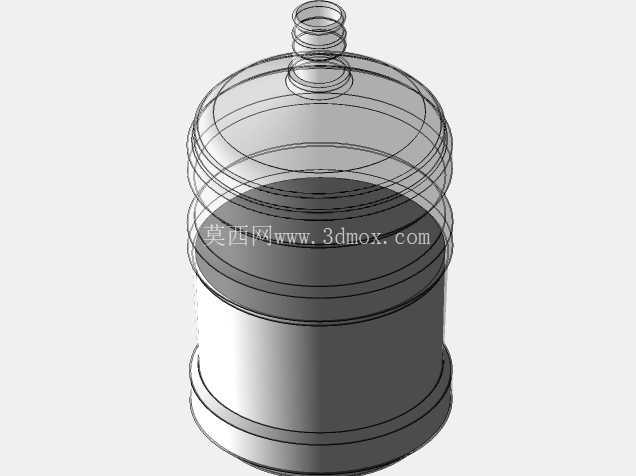

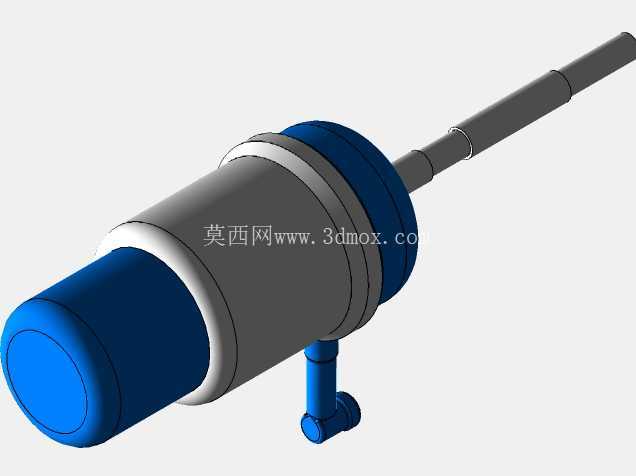

　　这款手动压水装置主要适配标准18.9升桶装饮用水的日常取水场景，在无电力供应的办公区临时取水点、户外团建临时饮水点、小型商铺无直饮供水的区域，都能替代传统抬桶倒水的操作，避免桶装水倾倒、洒漏的问题，降低大重量桶装水搬运倒水过程中的腰部受力风险。从结构设计逻辑来看，装置整体采用三段式同轴装配思路，顶部按压端采用防滑蓝色硬质塑胶材质，按压面做了微弧收边处理，匹配成年人手掌按压的施力角度，单次按压行程控制在15毫米区间，既保证足够的泵腔负压生成量，又不会因为行程过长导致操作疲劳。中间的连接基座采用银色硬质工程塑料做主体，内嵌密封橡胶圈，基座外径和标准桶装水的瓶口内径做过盈配合设计，安装时直接压入瓶口即可完成固定，不需要额外的卡扣或者螺纹锁紧，拆装过程单手即可完成，基座侧面做了一圈2毫米的凸缘，压入瓶口后凸缘刚好卡在瓶口端面，避免整个装置掉入桶内。下部的汲水管采用透明食品级硬质PVC材质，管长根据标准桶装水的内部高度做匹配，安装完成后汲水管底端距离桶底预留5毫米的间隙，既可以最大限度抽取桶内余水，又不会因为管底贴住桶底导致吸水阻力过大。

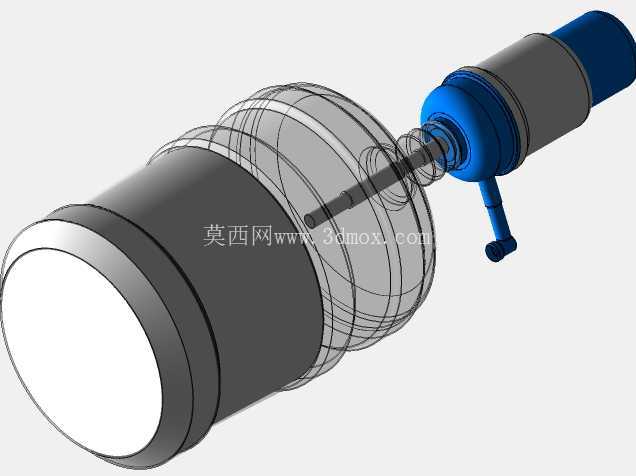

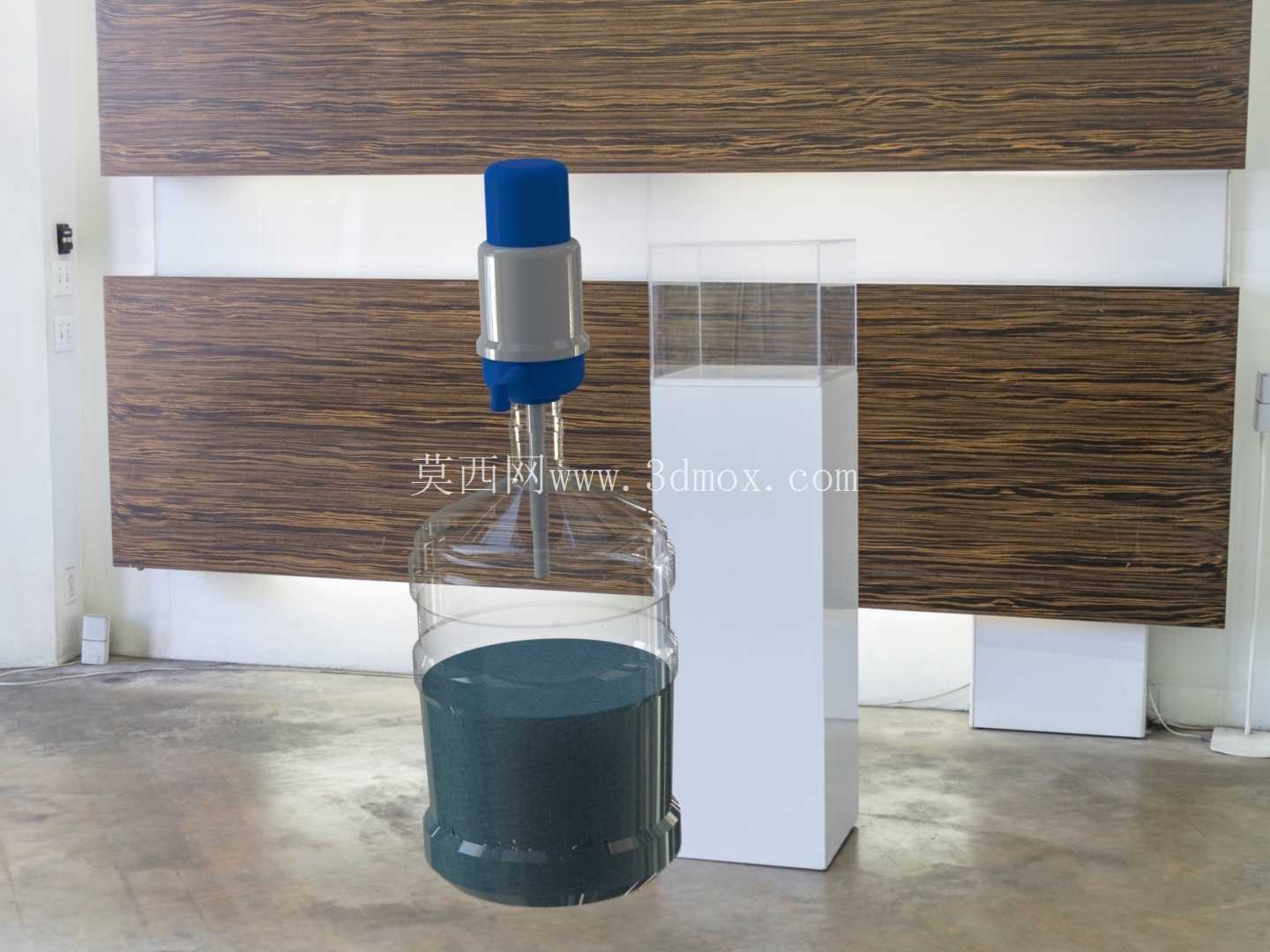

　　装置的泵腔集成在中间基座内部，采用单向阀结构设计，按压顶部压头时，泵腔内的空气从压头侧边的排气缝排出，松开压头时弹簧带动压头复位，泵腔内形成负压将桶内的水通过汲水管吸入泵腔，再次按压时泵腔内的水就会从压头侧边的出水嘴流出，出水嘴做了15度的向下倾斜角度，出水时水流可以自然流入下方接水容器，不会出现顺着装置外壁流淌的情况。从安装边界来看，整个装置装配完成后总高度为210毫米，其中插入桶内的汲水管长度为320毫米，基座最大外径为58毫米，适配市面上绝大多数口径为55毫米到60毫米的标准桶装饮用水瓶口，不需要对桶口做任何改造即可直接使用。

　　日常使用过程中，装置的所有涉水部件都采用食品接触级材质，没有多余的复杂流道，拆卸清洗时只需要将汲水管从基座上拔下，压头从基座上拔出，就可以对所有接触水的内壁进行冲洗，避免长期使用后内部积垢滋生细菌。在结构强度设计上，顶部压头可以承受最大150牛的垂直按压力，正常成年人单手握持按压的力度完全在结构承载范围内，不会出现压头断裂或者基座开裂的问题，基座和瓶口配合的橡胶圈采用耐磨丁腈橡胶，反复拆装插拔500次以上依然可以保持足够的密封性能，不会出现按压漏气无法抽水的情况。

　　和同类电动抽水装置相比，这款手动结构不需要供电，没有电池漏液的风险，整体结构没有易损电子元件，使用寿命更长，也不需要定期充电维护，适合长期放置在固定取水点，或者作为应急取水装置随车、随户外装备存放，在低温环境下也不会因为电池活性降低出现无法工作的问题。设计过程中特意将所有的棱角位置都做了R2以上的圆角处理，安装和使用过程中不会出现锋利边缘划伤手部的情况，透明的汲水管可以直观看到管内的水位情况，使用者可以直观判断装置是否正常抽水，也能及时观察到桶内的剩余水量，提前安排换水。
