PC水冷侧装分配板结构设计方案

　　在PC分体式水冷散热系统的搭建过程中，水路分配板是决定管路布局整洁度、流阻表现以及安装适配性的核心结构件，本次呈现的侧装分配板，是针对华硕Prime AP201机箱发行版的内部安装空间做的定向适配结构，区别于常规后置、顶置的水路板设计，侧装布局能够充分利用机箱主板侧旁的闲置竖向空间，避开显卡、内存、主板供电散热片的安装干涉区域，让水冷管路的走线更贴近机箱侧壁，减少管路弯折带来的流阻损耗，同时大幅降低管路横跨主板区域带来的拆装维护干扰。

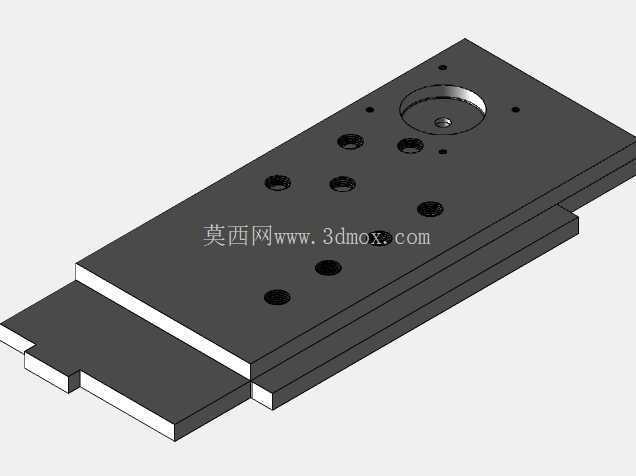

　　从实际功能层面看，这款分配板承担着水冷回路中冷却液分流、汇流的核心作用，板体内部集成了经过流阻优化的连通流道，能够将冷泵输出的冷却液均匀分配至不同的冷头支路，再将换热后的冷却液汇总回流至冷排，相比传统的多通接头拼接方案，一体化的板体流道消除了多接头连接带来的漏液风险点，同时减少了接头占用的外部空间，让狭小机箱内的水路布局更紧凑。板体边缘排布的多组安装定位孔，是严格匹配机箱侧部的预装螺柱位置做的坐标定位，孔位公差控制在0.1mm以内，安装时无需额外打孔或者调整固定位置，能够直接通过标准螺丝完成板体与机箱侧壁的刚性固定，避免长期使用过程中板体移位导致的管路拉扯问题。

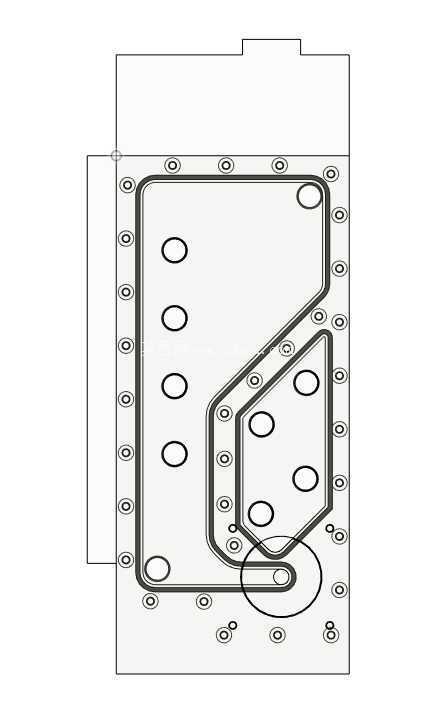

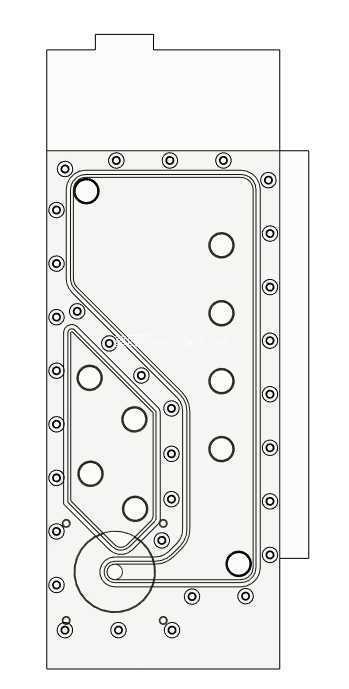

　　设计过程中首先做的是机箱内部空间的三维扫描拟合，先把AP201机箱侧部的可用安装边界做了完整的轮廓提取，明确了板体的最大外轮廓不能超出的范围，同时避开机箱侧盖的卡扣凸起、走线槽的突出结构，确保板体安装后不会与侧盖产生装配干涉。流道的设计上没有采用等径直通的简单结构，而是针对不同支路的流量需求做了变径处理，去往CPU冷头的支路流道截面做了适度放大，保证核心发热部件的冷却液流量供给，去往其他附属冷头的支路则根据散热功率匹配对应的流道通径，平衡各支路的流量分配，避免出现单支路流量过大、其余支路流量不足的问题。板体表面的密封槽结构是围绕每个外接水嘴位置做的同心圆设计，槽体深度与宽度匹配标准O型密封圈的尺寸，装配时密封圈受压后能够完全填充密封槽间隙，在1.5bar的系统测试压力下不会出现渗漏情况。

　　安装边界层面，这款侧装分配板的竖向安装高度完全贴合AP201机箱侧部的立柱间距，横向宽度控制在不超出主板托盘边缘的范围内，板体与主板表面预留了15mm的安全间隙，足够容纳主板供电线、前置面板跳线的走线空间，不会出现板体挤压线材导致的绝缘层破损风险。板体上的水嘴安装位置做了错位排布，相邻水嘴的中心间距预留了足够的扳手操作空间，安装快拧接头的时候不需要使用特殊工具，普通开口扳手就能完成接头的紧固操作，降低装配难度。板体的边角位置全部做了R3的圆角处理，避免安装过程中尖锐边角割伤水冷管或者操作人员的手部，同时也减少了应力集中点，提升板体的长期结构强度。

　　从实际应用场景来看，这类定制化侧装分配板主要面向追求机箱内部整洁度、对水冷系统可靠性有较高要求的PC装机场景，尤其是在小尺寸机箱的水冷搭建中，一体化分配板能够大幅压缩水路占用的空间，让小机箱也能搭建多冷头的分体水冷回路，不需要为了避让管路牺牲硬件的安装位置。流道的走向设计上做了平滑的圆弧过渡，没有直角弯折的结构，能够有效降低冷却液在流道内部的沿程阻力，减少冷泵的工作负载，在同等流量需求下可以降低冷泵的运行转速，进而降低整个水冷系统的运行噪音。板体上预留的多组安装孔位除了满足自身固定需求外，还预留了扩展安装位，可以根据后续的硬件升级需求加装温度传感器、水流计等附属监测部件，不需要对板体做二次打孔加工，提升了结构的扩展适配性。
