小型机用平口夹持虎钳结构设计

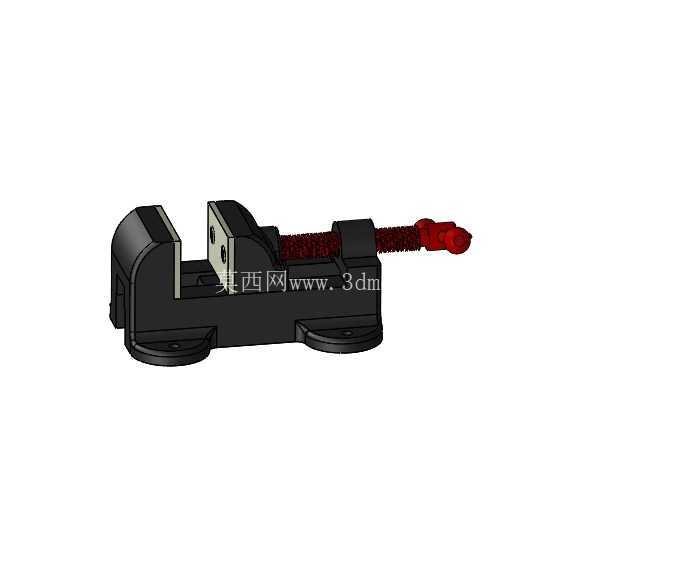

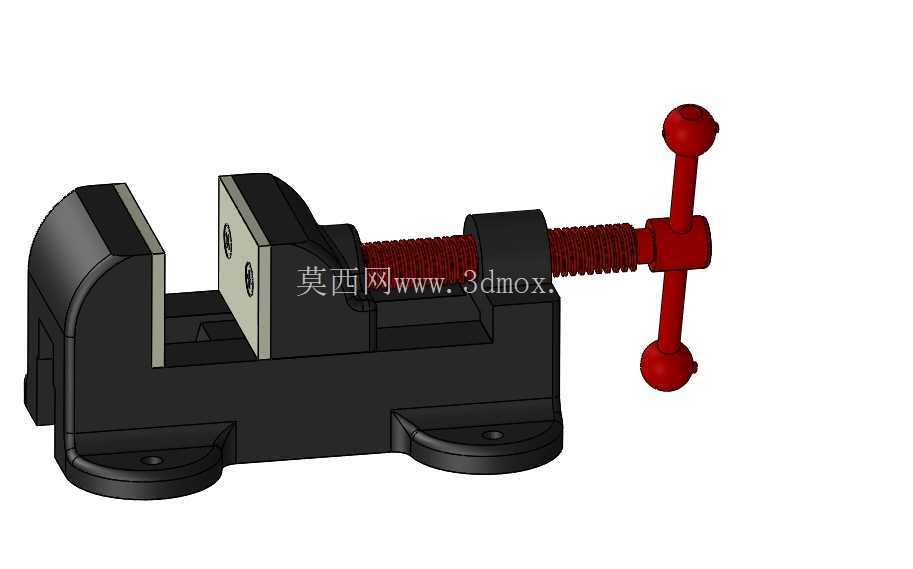

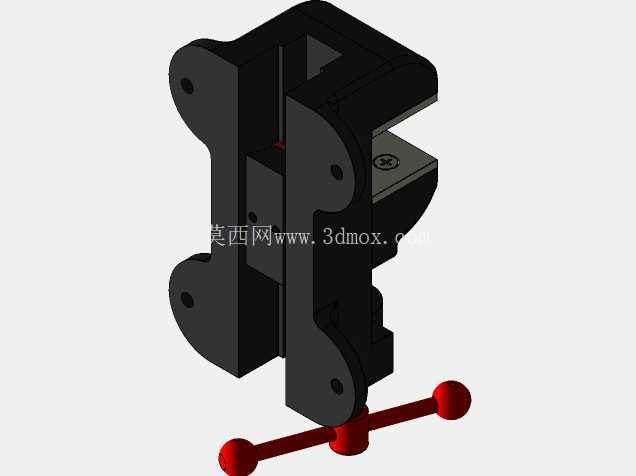

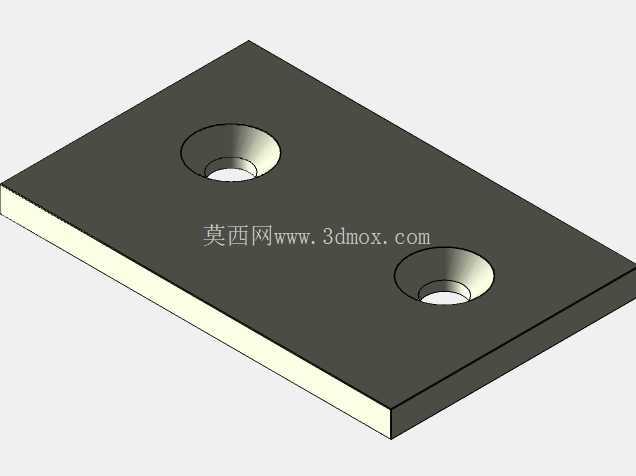

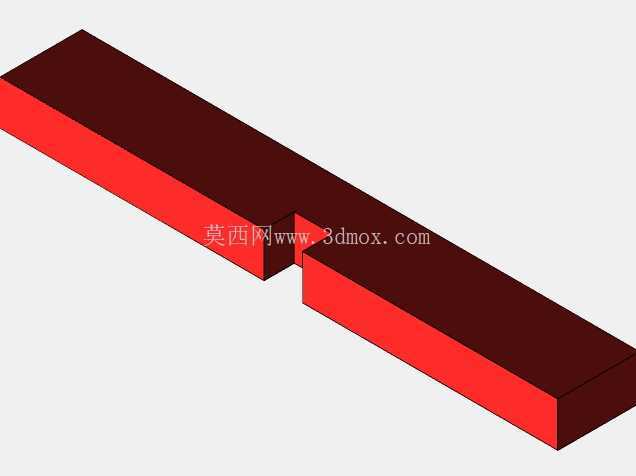

　　这款小型机用虎钳的结构设计，完全围绕小尺寸工件的精密装夹需求展开，在钳工实训、小型零件铣削、钻孔、打磨工序里，这类夹具的使用频率极高，很多桌面级加工场景下，大规格台钳的安装尺寸、开合行程都存在冗余，反而会挤占操作空间，这款紧凑结构的虎钳刚好填补了小工位装夹的空白。从结构组成来看，固定钳身采用一体化铸造成型的底座结构，两个安装耳座上预留了沉头安装孔，安装时可以通过螺栓直接固定在工作台T型槽或者专用工装平板上，底座的支撑面做了整面铣平处理，安装后钳身的水平度偏差可以控制在很小的范围内，避免装夹后工件出现倾斜。活动钳身通过导轨结构和固定钳身配合，燕尾型的导轨配合面做了间隙适配设计，既保证活动钳身滑动时无卡滞，又能控制配合间隙避免装夹时出现钳口上翘的问题。钳口部分采用可拆卸式的硬化钳口板，两块钳口板的夹持面做了交叉网纹滚花处理，滚花的齿深经过合理设计，既可以增加夹持时的摩擦力，避免工件受切削力时出现滑移，又不会在软质工件表面留下过深的夹痕，当钳口板磨损后，只需要拧下固定螺丝就可以快速更换，不需要整体报废钳身，大幅降低了使用维护成本。

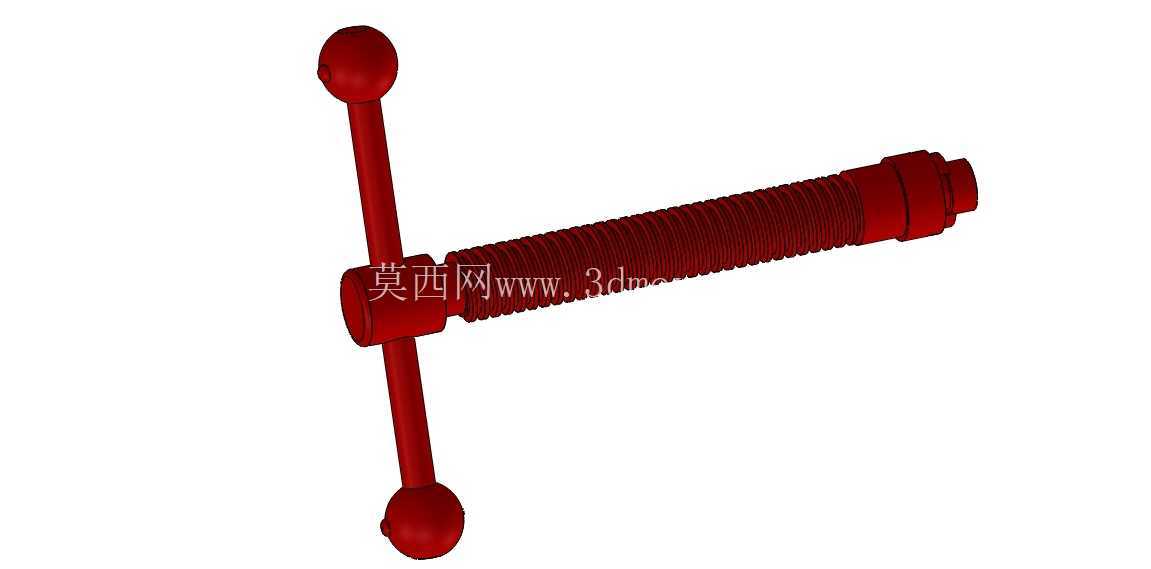

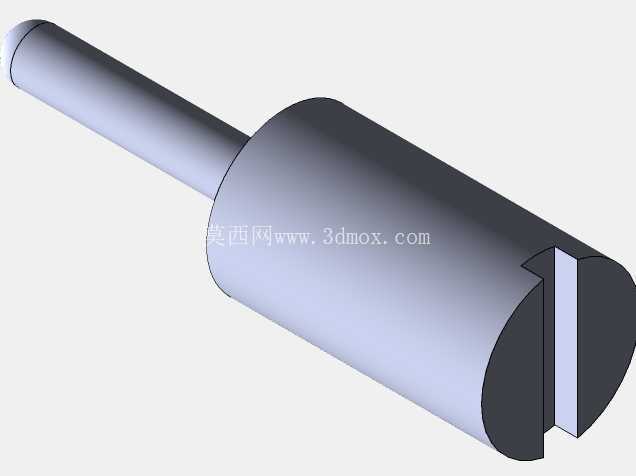

　　夹紧机构采用梯形螺纹传动结构，丝杆的一端和活动钳身做了周向固定、轴向可转动的配合，另一端通过T型手柄传递扭矩，梯形螺纹的自锁性能优异，当夹紧工件后，即使受到加工过程中的振动载荷，钳身也不会出现松动退夹的问题，T型手柄的力臂长度经过匹配计算，操作人员只需要施加正常的手部力量，就可以达到足够的夹紧力，不需要额外加力杆，避免夹紧力过大导致丝杆变形或者工件被夹变形。从安装边界来看，这款虎钳的整体长度控制在适配桌面级工位的范围，底座的安装孔距适配常见的小型工作台孔位布局，最大开合行程可以覆盖常规小型零件的装夹尺寸，钳口的高度设计也充分考虑了小型加工的操作需求，装夹后工件的加工面不会被钳身遮挡，方便刀具或者打磨工具靠近作业。

　　在实际使用场景里，这类虎钳除了用于金加工工序的工件装夹，还可以在装配工序中用来固定小型组件，方便工人进行销钉压装、螺丝紧固等操作，甚至在小型零件的检测环节，也可以用来固定工件，配合百分表等量具进行形位公差检测。设计过程中，各个运动部件的行程都做了限位处理，丝杆的尾部设置了限位台阶，避免活动钳身滑动超程从导轨上脱落，所有的棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，丝杆的螺纹部分预留了润滑脂加注的空间，日常维护时只需要定期在螺纹面和导轨配合面涂抹少量润滑脂，就可以长期保持操作的顺畅性，不会出现卡顿或者锈蚀卡滞的问题。

　　钳身的主体结构采用等强度设计，在受力较大的钳口根部、丝杆支撑位置做了局部加厚处理，而在非受力的区域做了适当的减重挖槽，既保证了整体结构的刚性，装夹时不会出现钳身变形导致的夹持精度下降，又控制了整体重量，方便单人搬运和安装调整。和大型机用虎钳相比，这款小型虎钳的操作灵活性更强，不需要复杂的安装调试，固定在工作台面上就可以快速投入使用，对于多品种小批量的小型零件加工场景，这类夹具的适配性远高于大型专用夹具，能够大幅缩短工件装夹的辅助时间，提升加工效率。
