机加工装夹用机用虎钳结构设计

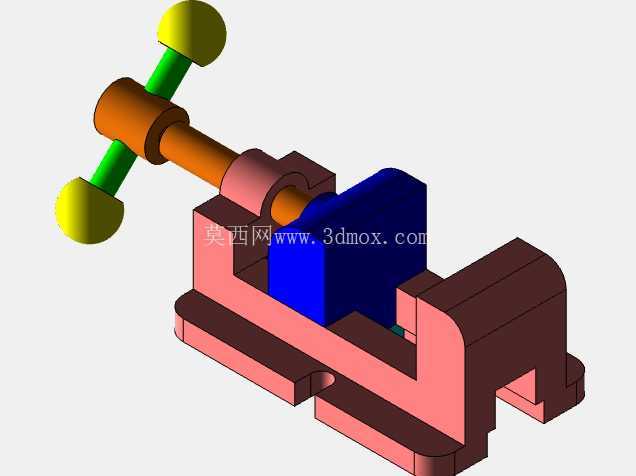

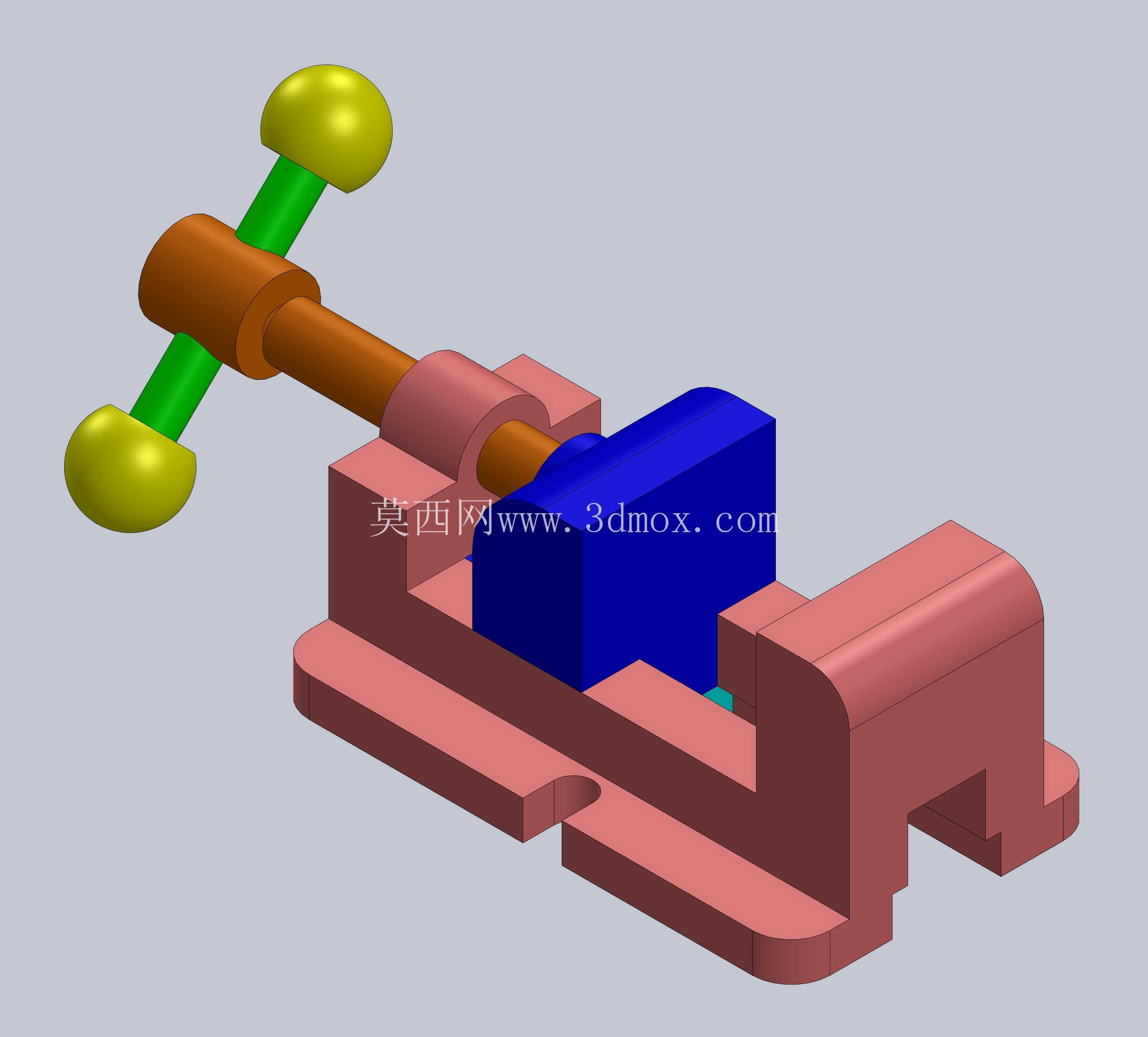

　　在常规金属切削加工场景中，机用虎钳是铣床、钻床、磨床等通用机床上应用频次极高的装夹工装，其核心作用是为待加工工件提供稳定、可靠的定位基准与夹紧力，避免切削过程中工件出现位移、振动，进而保障加工尺寸精度与表面质量。这款机用虎钳采用丝杠螺母副作为核心传动结构，通过转动端部的带球形握把的操作杆，带动丝杠旋转，进而驱动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合动作，完成工件的夹紧与松脱。球形握把的设计充分考虑了操作时的施力便利性，操作人员无需额外辅助工具，徒手即可施加足够的拧紧力矩，获得满足常规切削需求的夹紧力，同时握把的球面结构能减少操作时的手部应力集中，降低长时间操作的疲劳感。

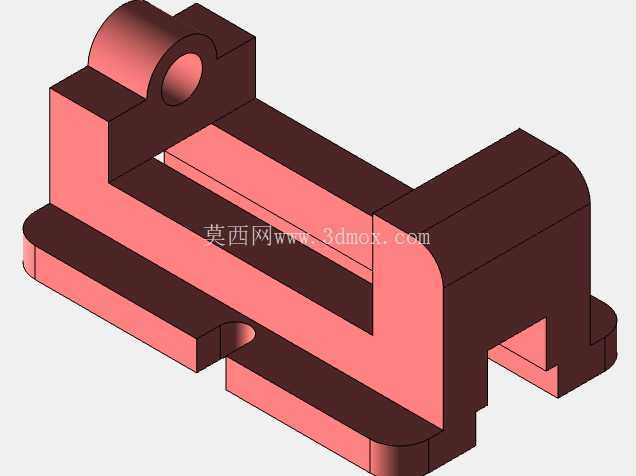

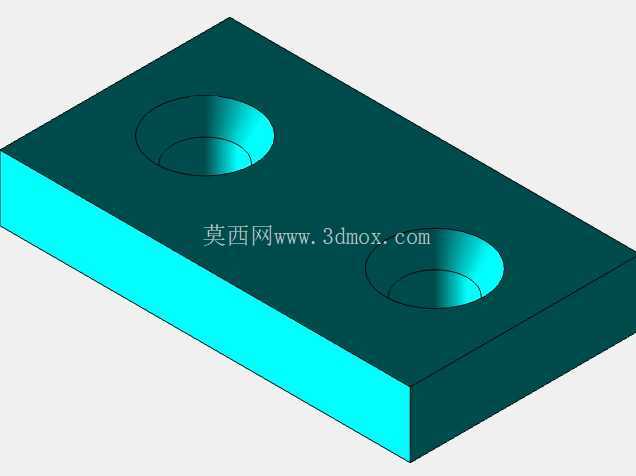

　　从结构设计逻辑来看，固定钳身作为整个虎钳的承载基体，采用一体式铸造结构设计，底部设置有与机床工作台T型槽匹配的安装凸台与螺栓过孔，可通过T型螺栓直接固定在机床工作台上，安装时需保证固定钳口与机床进给方向的平行度误差控制在0.02mm/100mm以内，避免装夹基准偏差带来的加工误差。活动钳身与固定钳身的配合面采用燕尾导轨结构，配合间隙可通过侧边的调整镶条进行微调，长期使用出现磨损后，可通过调整镶条的压紧量恢复导轨配合精度，避免活动钳身出现上下翘动或左右摆动，保障钳口夹紧时的对中性。钳口部位采用可更换式硬质合金钳口板，钳口板表面加工有交叉网纹，可增大与工件接触面的摩擦力，防止大切削力工况下工件打滑，当钳口板出现磨损、崩缺时，仅需拆卸固定螺钉即可快速更换，无需整体更换钳身，降低工装维护成本。

　　在功能特性层面，这款虎钳的夹紧行程可覆盖常规中小型零件的装夹需求，丝杠采用梯形螺纹传动，具备良好的自锁性能，当操作人员拧紧操作杆后，丝杠螺母副的自锁特性可保证夹紧力不会因切削振动出现松脱，无需额外添加锁紧机构。钳身内部设计有排屑缺口，加工过程中产生的切屑、切削液可通过缺口自然排出，避免切屑堆积在导轨配合面内造成导轨磨损，日常维护时仅需采用压缩空气吹扫即可清理残留切屑，维护操作简便。从安装边界尺寸来看，该虎钳的整体长度、宽度与高度尺寸适配多数中小型通用机床的工作台安装空间，底部安装孔的孔距符合通用工装安装标准，可直接替换同规格的传统机用虎钳，无需对机床工作台进行额外改造。

　　在实际应用中，这款虎钳可装夹规则形状的方块、轴类、异形毛坯件，配合V型钳口块还可实现圆柱类零件的装夹定位，满足铣平面、钻孔、铰孔、磨平面等多工序的装夹需求。设计过程中充分考虑了工装的刚性需求，固定钳身与活动钳身的壁厚经过力学核算，在最大夹紧力工况下钳身的变形量控制在0.01mm以内，避免因钳身变形导致的装夹精度损失。丝杠的直径与螺距匹配经过优化，既保证了足够的传动强度，又兼顾了钳口开合的操作效率，空行程移动时可快速转动操作杆带动活动钳身靠近工件，接近工件后再施加拧紧力矩完成夹紧，减少无效操作行程。同时，整个传动结构的外露部件均做了圆角过渡处理，避免操作过程中尖锐边角造成的磕碰伤害，符合机械工装的安全设计要求。
