带通风栅格的钣金安装防护壳体结构

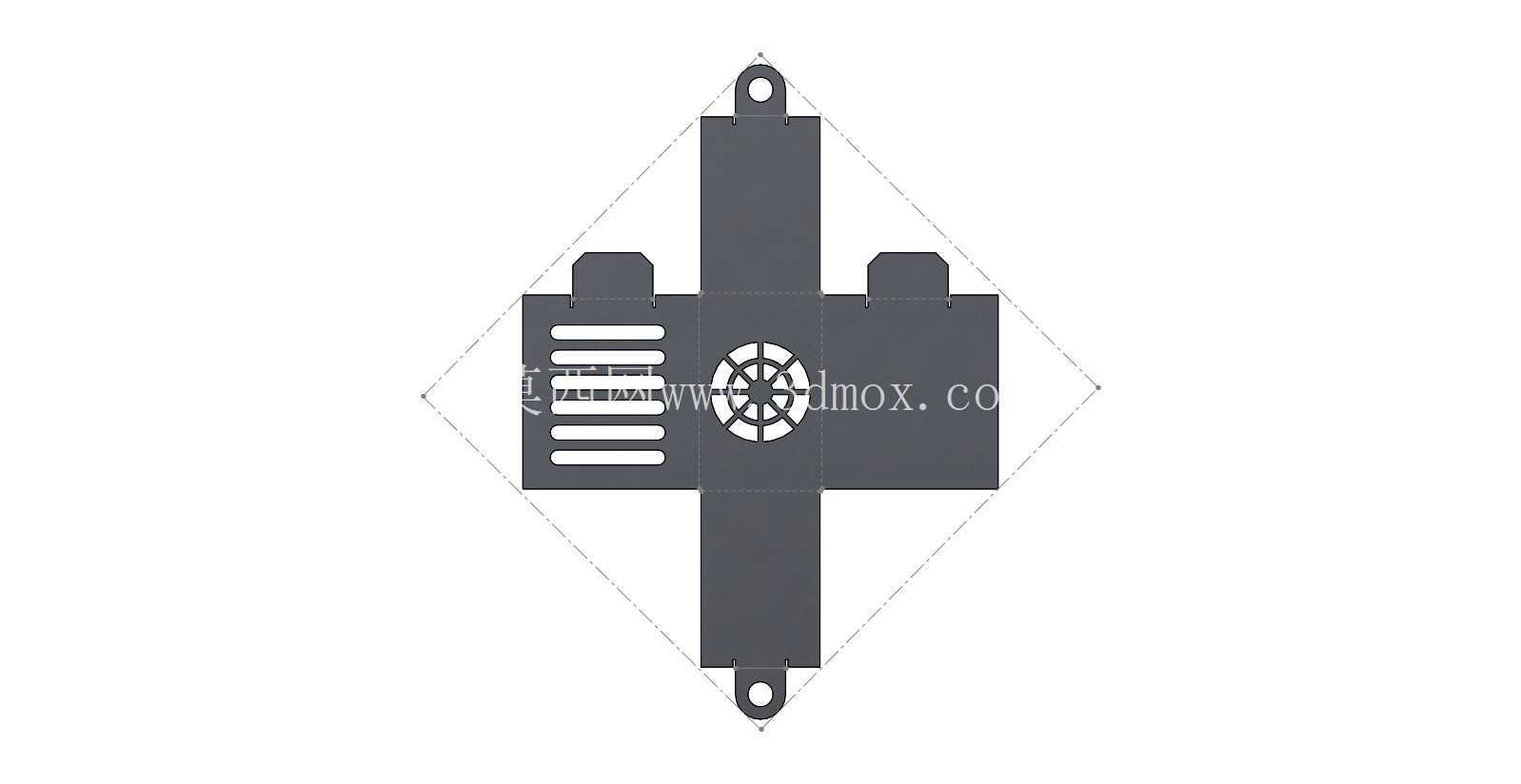

　　这款钣金壳体的设计初衷，是为小型内置轴流散热风扇提供可靠的安装载体与外部防护，常见于工业控制柜内局部散热、小型嵌入式工控设备的通风防护、桌面型电子测试仪器的风道构建场景，在紧凑安装空间内兼顾防护等级与通风效率的平衡。从结构细节来看，壳体主体采用单块钣金折弯成型的工艺思路，减少拼接焊缝带来的形变风险，相邻折弯边预留合理的止裂槽，避免折弯过程中出现材料撕裂问题，整体呈矩形腔体结构，腔体内部的净空尺寸刚好匹配常规40mm、60mm规格的小型轴流风扇安装位，风扇通过侧边的定位卡槽实现免螺丝快速卡装，减少装配工序的零件数量。

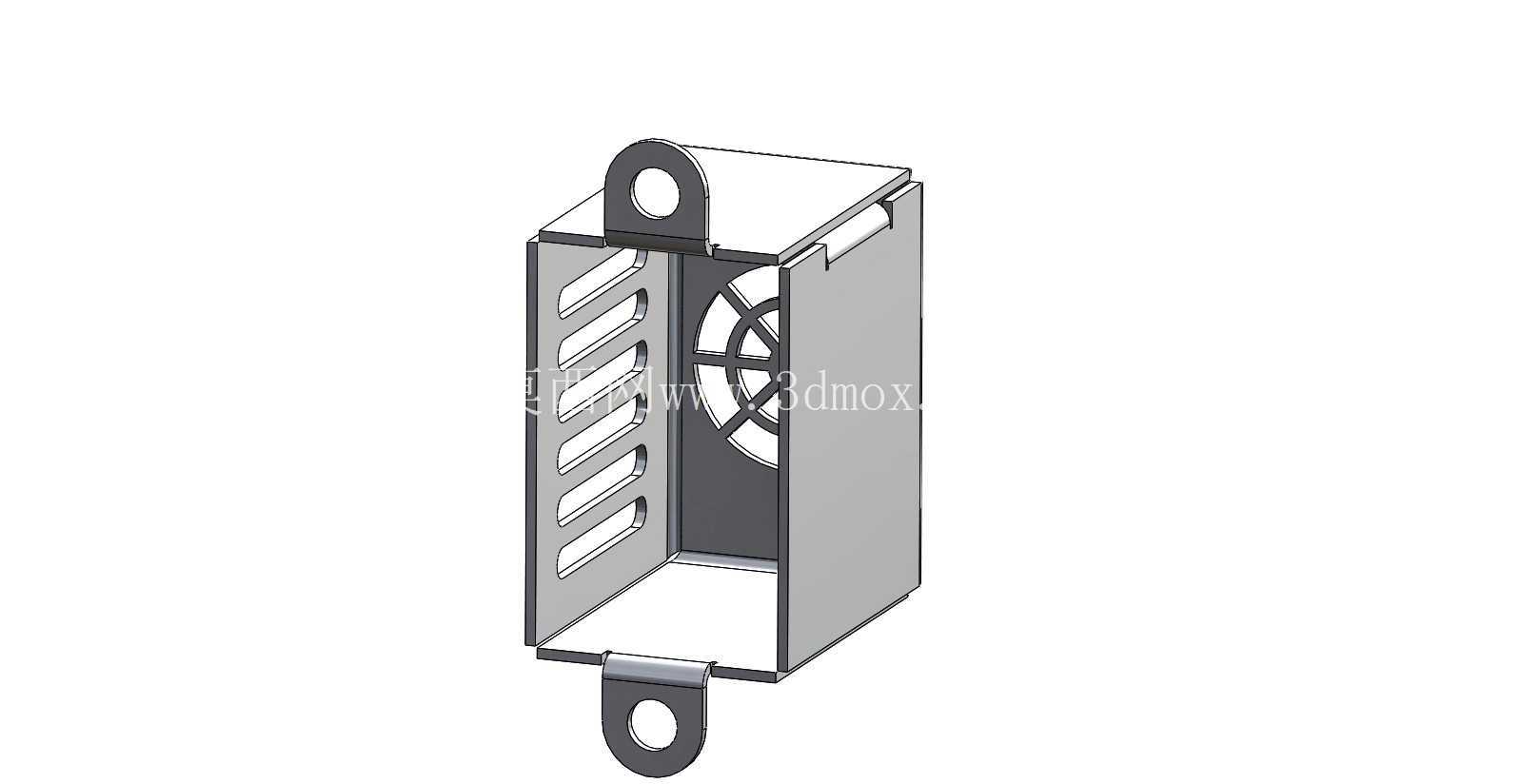

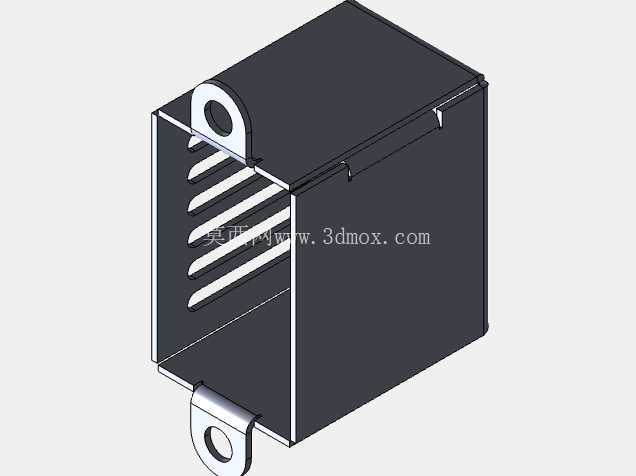

　　壳体正面开设等距排布的长条形通风栅格，栅格的开孔宽度控制在3mm以内，既可以保证足够的通风通流面积，又能防止外部直径较大的杂物、检修时的手指误触进入腔体接触运转的风扇扇叶，栅格的冲压方向与钣金折弯方向保持一致，降低冲压工序的模具复杂度，同时栅格边缘做了微小的压边处理，避免开孔处的锐边划伤装配人员的手部。壳体上下两端延伸出带圆孔的安装耳，两个安装耳的孔位同轴度公差控制在0.1mm以内，适配M4规格的安装螺丝，安装耳与壳体主体的折弯处做了加强压筋，提升安装位的结构强度，避免长期受振动影响出现安装耳断裂的问题，安装耳的突出长度经过核算，保证壳体安装后与安装基面之间预留2mm的间隙，避免背部完全贴死基面阻挡风扇的进风通路。

　　壳体的其中一个侧边做了可开合的卡扣式盖板结构，盖板与主体通过底部的翻边转轴实现铰接，无需额外的合页零件，盖板闭合后通过顶部的弹性卡扣卡紧，日常维护时无需拆卸整个壳体的安装螺丝，只需拨开卡扣即可翻开盖板，快速更换内部的风扇或者清理栅格处堆积的灰尘。在设计过程中，所有折弯的内R角统一取板材厚度的0.5倍，适配常规数控折弯机的刀具参数，减少换刀次数提升加工效率，板材厚度选用1mm的冷轧钢板，兼顾结构强度与整体重量，成型后整体重量控制在150g以内，不会对安装基面造成过大的负载。壳体的表面处理可根据使用场景选择喷塑或者镀锌，在普通室内工控场景下采用喷塑处理提升耐腐蚀性与外观质感，在有油污、潮湿的工业场景下采用镀锌处理提升防锈能力。

　　需要注意的是，这款壳体的安装边界需要预留足够的通风空间，正面栅格前方10mm范围内不能有遮挡物，避免影响通风效率，背部进风侧与相邻元器件的距离不能小于5mm，保证进风通路顺畅，在有较高EMC防护要求的场景下，还可以在栅格内侧粘贴防尘金属网，在不明显影响通风量的前提下提升电磁屏蔽能力与防尘效果。整个结构没有复杂的曲面特征，全部由平面折弯、冲压特征构成，非常适合新手进行钣金建模练习，通过拆解这个模型可以快速掌握钣金折弯参数设置、止裂槽创建、通风栅格冲压特征、安装耳加强结构、卡扣式连接结构的设计逻辑，理解钣金设计中工艺优先的核心原则，避免设计出无法通过常规钣金工艺加工的特征。
