手动杠杆式简易夹持工装结构设计

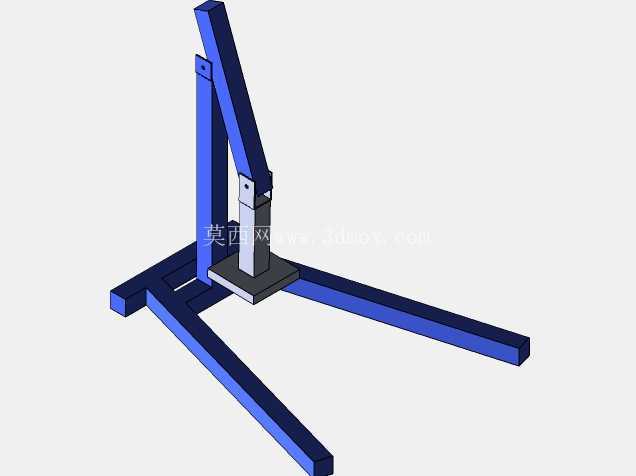

　　这款手动杠杆式夹持工装，核心依托杠杆增力原理实现工件的快速压紧固定，在小型零部件装配、工件定位钻孔、轻量件焊接定位等场景中应用十分广泛，尤其适合小批量加工、工位临时装夹、维修现场作业这类不需要大夹紧力、但要求装夹效率高、操作便捷的工况。从结构布局来看，整个工装采用三梁支撑的底座设计，三根呈放射状分布的支撑梁从中心铰接点向外延伸，形成稳定的三角支撑结构，放置在工作台面时不需要额外打安装孔固定，依靠自身结构的支撑跨度就能保证作业过程中不会出现侧翻、滑移的问题，支撑梁的截面采用等厚矩形结构，在保证整体刚性的前提下尽可能控制了整体重量，单人即可轻松挪动转移工位，适配多工位轮换作业的需求。

　　核心的杠杆压紧臂采用两段式铰接设计，长操作臂与短压臂通过销轴连接在中心立柱的顶端铰接座上，操作人员向下按压长操作臂末端时，通过铰接点的力臂转换，短压臂会垂直向下施加压紧力，压头位置采用平面式压块设计，压块与短臂之间预留了微小的转动间隙，压紧时压块可以自动适配被压工件的表面角度，避免出现点接触压伤工件表面、或者压紧力不均导致工件翘起的问题。中心立柱采用矩形截面型材加工，立柱与底座之间采用刚性焊接连接，保证杠杆受力时立柱不会出现弯曲变形，铰接位置的销轴采用间隙配合设计，既保证杠杆转动顺畅无卡滞，又不会因为配合间隙过大导致压头出现过大的位置偏移，保证每次压紧的位置一致性。

　　从安装边界来看，整个工装的底座外接圆直径控制在五百毫米范围内，操作臂抬起后的最大高度不超过四百毫米，压头的最大行程可以达到八十毫米，能够适配厚度在十毫米到七十毫米之间的各类平板类、框架类小型工件的装夹需求，不需要额外调整结构，只需要按压操作臂即可完成快速压紧，抬起操作臂即可松开工件，整个装夹过程不需要额外工具，单手即可完成操作，相比传统的螺栓压紧式夹具，装夹效率可以提升三倍以上。在设计过程中，特意将铰接点的位置做了偏置处理，当操作臂按压到最低位置时，整个杠杆机构会越过死点位置，此时即使操作人员松开操作臂，压紧力也不会自动释放，避免作业过程中因为误碰操作臂导致工件松脱出现安全隐患，需要松开工件时只需要向上抬起操作臂越过死点即可，整个操作逻辑符合一线操作人员的使用习惯，不需要额外的培训即可上手使用。

　　考虑到工装的实际使用场景多为车间加工现场，所有结构件的棱边都做了倒钝处理，操作臂的末端特意做了加长的握持段，没有设计额外的握持套，避免长期使用后握持套破损脱落影响操作，压块的接触端面没有做防滑齿设计，既可以保证压紧时不会在软质工件表面留下压痕，也方便日常清理压块表面的切屑、焊渣等杂物，维护十分简便。整个工装没有采用弹性元件、液压元件等易损部件，所有受力部件都采用刚性连接，长期使用只需要定期在铰接销轴位置加注少量润滑油即可，故障率极低，非常适合生产现场的粗放式使用环境。在结构建模过程中，所有铰接位置的配合间隙都按照实际机加工的公差带做了预留，装配关系完全符合实际加工装配的工艺要求，不存在干涉、无法装配的结构问题，每一个连接位置的紧固件规格都做了匹配设计，不需要额外定制特殊规格的紧固件，采用标准件即可完成整个工装的装配制作，加工门槛低，普通的机加工车间即可完成生产制作，成本远低于同类型的快速夹具产品。
