减压阀铰接连接组件结构设计

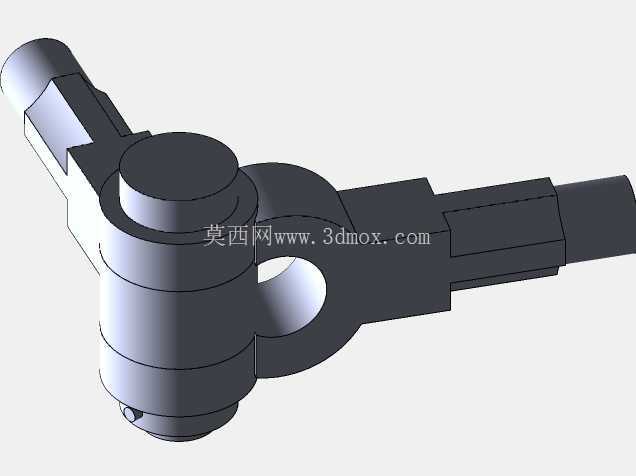

　　这套铰接连接组件是减压阀内部实现压力反馈联动的核心运动部件，主要应用在工业管路系统的直动式、先导式减压阀结构中，承担着将阀瓣的位移信号传递到压力调节腔、同步反馈出口压力波动的作用，在气动控制回路、液压动力单元、民用供水调压管路的减压阀产品里都能见到这类结构的身影。整套组件由叉形架、耳轴端接头、衬套、锥销四个独立零件装配而成，各零件之间通过销接实现铰接转动，能够在减压阀工作过程中抵消阀瓣升降带来的横向位移偏差，避免运动卡滞，保证压力调节的线性度。

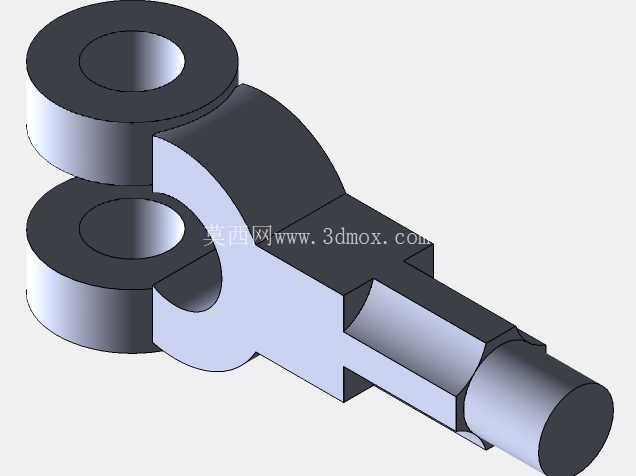

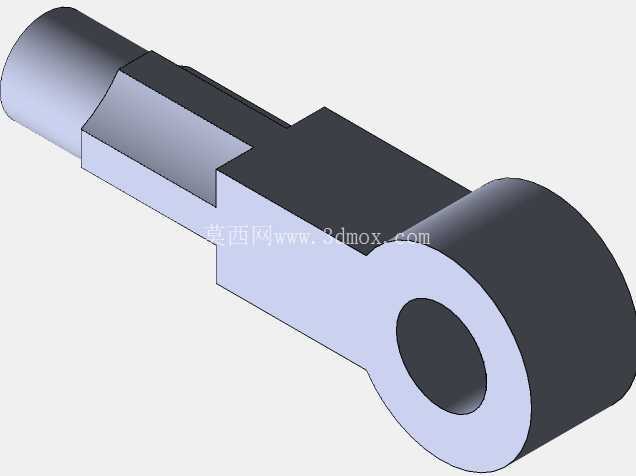

　　从结构设计逻辑来看，叉形架作为核心承载件，采用双叉耳对称布局，两个同轴的铰接孔分别对应连接阀瓣推杆和调节弹簧座，孔位的同轴度公差控制在0.02mm以内，避免装配后出现转动别劲的问题；叉耳根部做了R3的圆角过渡，消除应力集中点，能够承受减压阀启闭过程中反复的交变载荷，避免长期运行出现根部断裂的故障。耳轴端接头的一端为带外螺纹的圆柱轴，用于和压力反馈膜片的中心压盘连接，另一端为单耳结构，和叉形架的双叉耳配合，铰接孔的配合公差选用H7/h6间隙配合，既保证转动灵活，又不会因为间隙过大导致压力反馈滞后。

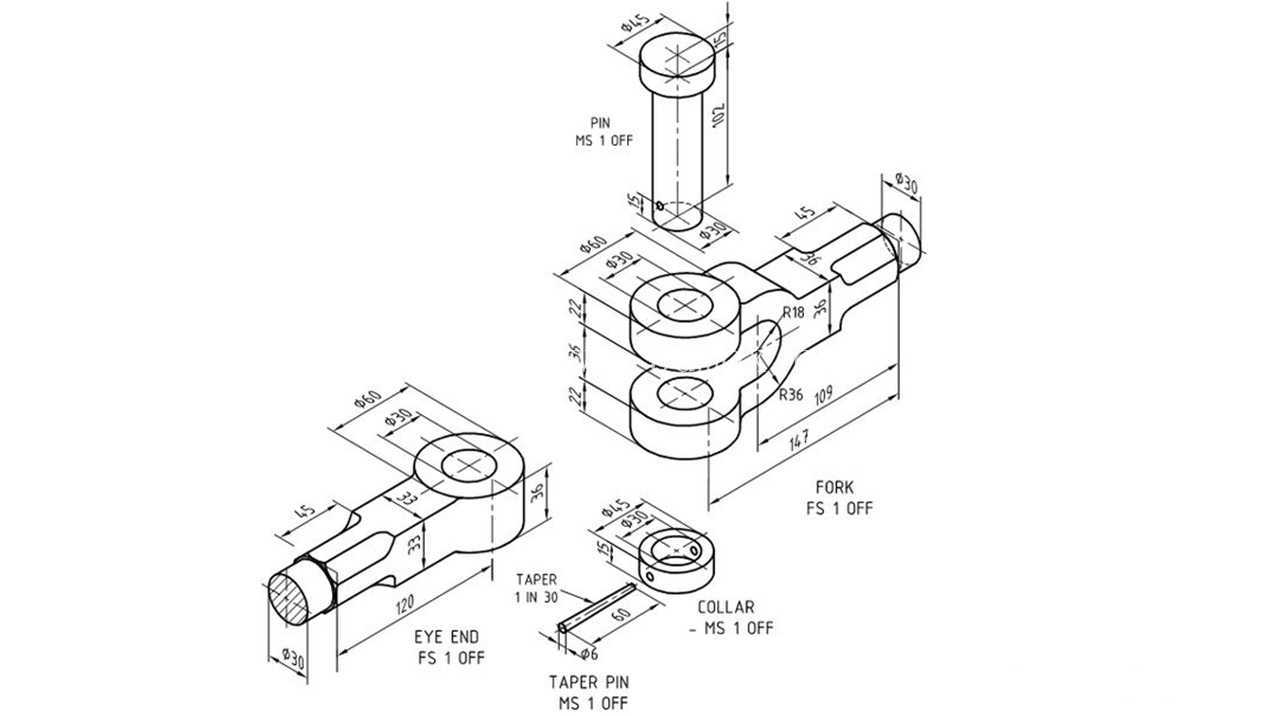

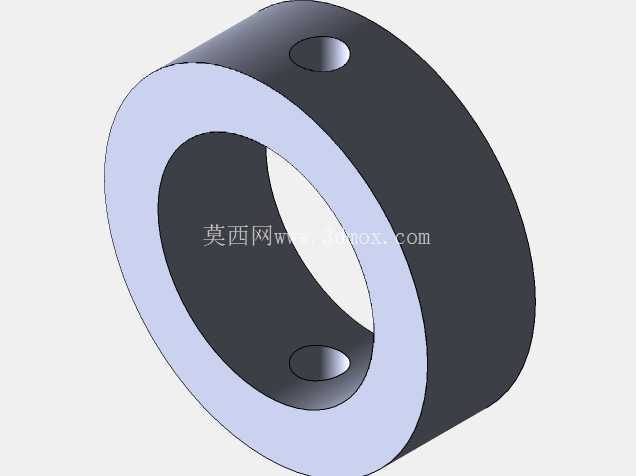

　　衬套采用过盈配合压入叉形架的铰接孔内，材质选用锡青铜，表面粗糙度控制在Ra1.6，能够降低铰接转动时的磨损，延长组件的整体使用寿命，当衬套磨损到极限间隙时可以单独更换，无需更换整个叉形架，降低后期维护成本。锥销作为铰接轴的轴向定位零件，锥度为1:30，装配后能够实现自锁，不会因为组件的反复振动出现松脱，锥销的端部开有一字槽，方便后期拆卸维护时拔出。从安装边界尺寸来看，整套组件装配完成后的总长度为147mm，叉形架的最大宽度为36mm，铰接中心的高度差为14.2mm，安装时需要保证耳轴端接头的轴线和阀瓣推杆的轴线平行度误差不超过0.05mm，否则会导致运动过程中出现附加侧向力，加速密封件的磨损。

　　在实际工况应用中，这套组件的运动行程通常在0-15mm区间，对应减压阀的出口压力调节范围为0.1-0.8MPa，铰接转动的角度范围为±5°，能够覆盖常规减压阀的全行程调节需求。设计过程中特意将各零件的棱边做了0.5mm的倒角处理，既去除了加工毛刺，也避免装配时划伤密封件和操作人员。叉形架和耳轴端接头的材质选用45号钢，表面做发黑处理，具备一定的防锈能力，能够适应常规的水、液压油、压缩空气等介质工况，如果应用在腐蚀介质工况中，也可以更换为304不锈钢材质，只需要保证各配合面的尺寸公差一致即可实现互换。在三维建模过程中，各零件的配合面都做了公差带的实体偏移，装配时能够直接模拟实际的间隙和过盈状态，方便后续做运动仿真，验证全行程内是否存在干涉问题，也可以直接导入有限元分析软件，校核额定载荷下各零件的应力分布和变形量，提前发现结构设计的薄弱点。这类铰接组件的结构通用性很强，除了减压阀之外，也可以经过尺寸调整后应用在安全阀、调节阀等其他阀类产品的内部传动结构中，只需要根据对应的阀门口径和行程参数调整各部分的尺寸比例即可。
