减压阀配套泵体端盖结构设计

　　在流体输送与压力调控的工业场景中，这类端盖类零件是减压阀组件里的核心承压密封部件，主要作用是封闭泵体或阀组的腔体端面，同时为内部传动、调压构件提供定位支撑与安装基准。日常在化工流体管路、小型液压动力单元、家用供水调压系统里，这类端盖都承担着隔绝腔体内外介质、承受介质工作压力、保证内部构件同轴度的关键作用，一旦端盖的密封面平面度不达标、安装孔位同轴度超差，很容易出现介质渗漏、内部齿轮或阀芯偏磨的问题，直接影响整套调压装置的工作稳定性与使用寿命。

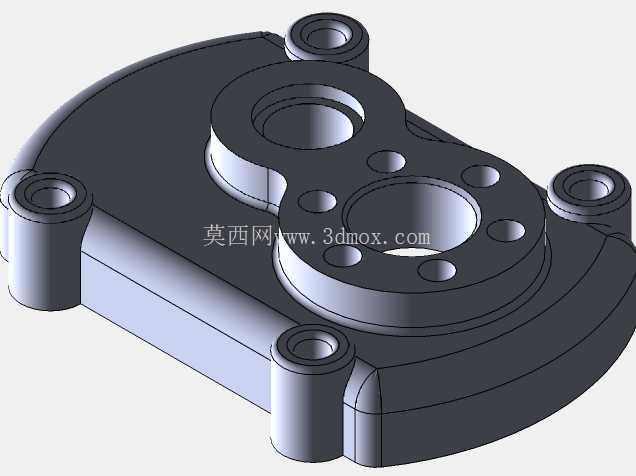

　　从结构设计逻辑来看，这个端盖采用了不规则的类扇形轮廓，完全匹配内部齿轮啮合腔的外形轮廓，没有多余的冗余结构，能在保证结构强度的前提下尽可能压缩零件整体体积，适配减压阀紧凑的安装空间需求。端盖主体的壁厚做了均匀化处理，所有转角位置都设置了铸造圆角，既可以降低铸造成型时的应力集中风险，也能避免机加工过程中出现崩边、应力变形的问题。端盖上分布的多个凸台结构，其中带通孔的圆柱凸台是安装定位柱，对应阀组壳体上的定位销孔，装配时可以快速完成端盖与壳体的同轴定位，不需要额外做找正调整，能有效提升装配效率；中间区域的多层台阶孔结构，是为内部调压阀芯、传动轴提供穿装与转动支撑的位置，台阶处的端面是密封件的安装位，设计时预留了标准O型圈的安装槽深度，装配后可以实现端面静密封，防止腔体内的压力介质从轴孔位置渗漏。

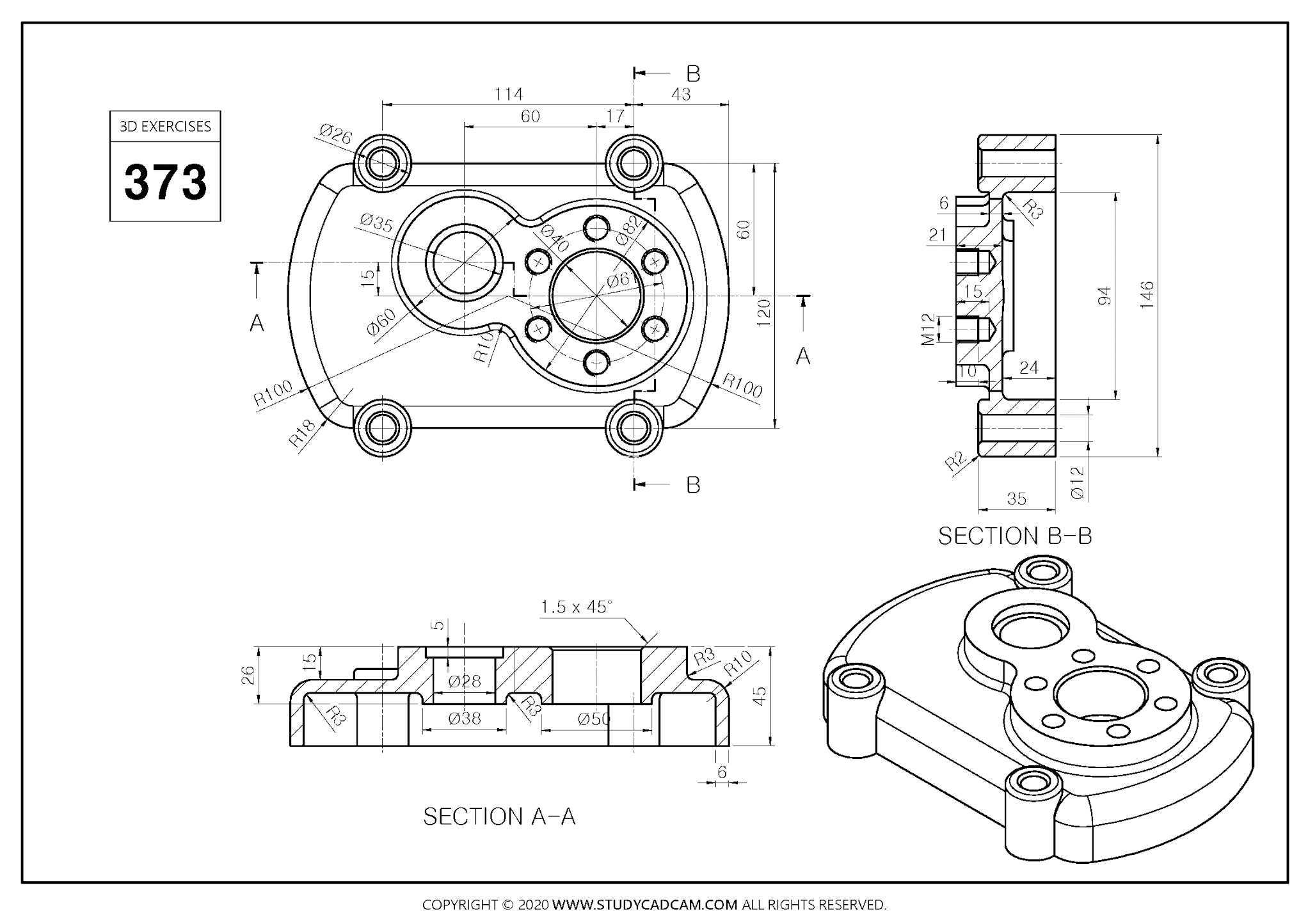

　　从安装边界的角度考量，这个端盖的所有安装孔位都做了同轴度与位置度的公差约束，四个角的安装凸台高度一致，保证装配后螺栓锁紧时端盖受力均匀，不会出现偏斜导致密封面贴合不严的问题。端盖与壳体贴合的密封面平面度要求控制在0.02mm以内，表面粗糙度达到Ra1.6，不需要额外加装密封垫片就能实现可靠密封，也可以根据介质工况选择加装纸质或橡胶密封垫进一步提升密封性能。端盖的外轮廓没有突出的尖锐结构，所有外边缘都做了倒角处理，既可以避免装配时划伤操作人员，也能减少安装过程中与周边管路、构件的干涉风险。

　　在实际选型适配时，需要重点核对端盖的中心孔距、安装孔位的分布尺寸与现有阀组壳体的匹配度，同时要确认端盖的材质是否适配输送介质的腐蚀性、工作压力等级——如果是用于水介质的低压供水减压阀，采用普通铸铝或工程塑料材质即可满足强度要求；如果是用于液压油路、化工腐蚀性介质的工况，则需要更换为铸铁、不锈钢材质，同时调整密封面的加工精度与密封件材质，保证长期工作下的密封可靠性。另外端盖上的中心轴孔尺寸需要与内部传动轴的直径匹配，预留合适的转动间隙，间隙过大会导致轴晃动影响调压精度，间隙过小则会出现转动卡滞、磨损加剧的问题。

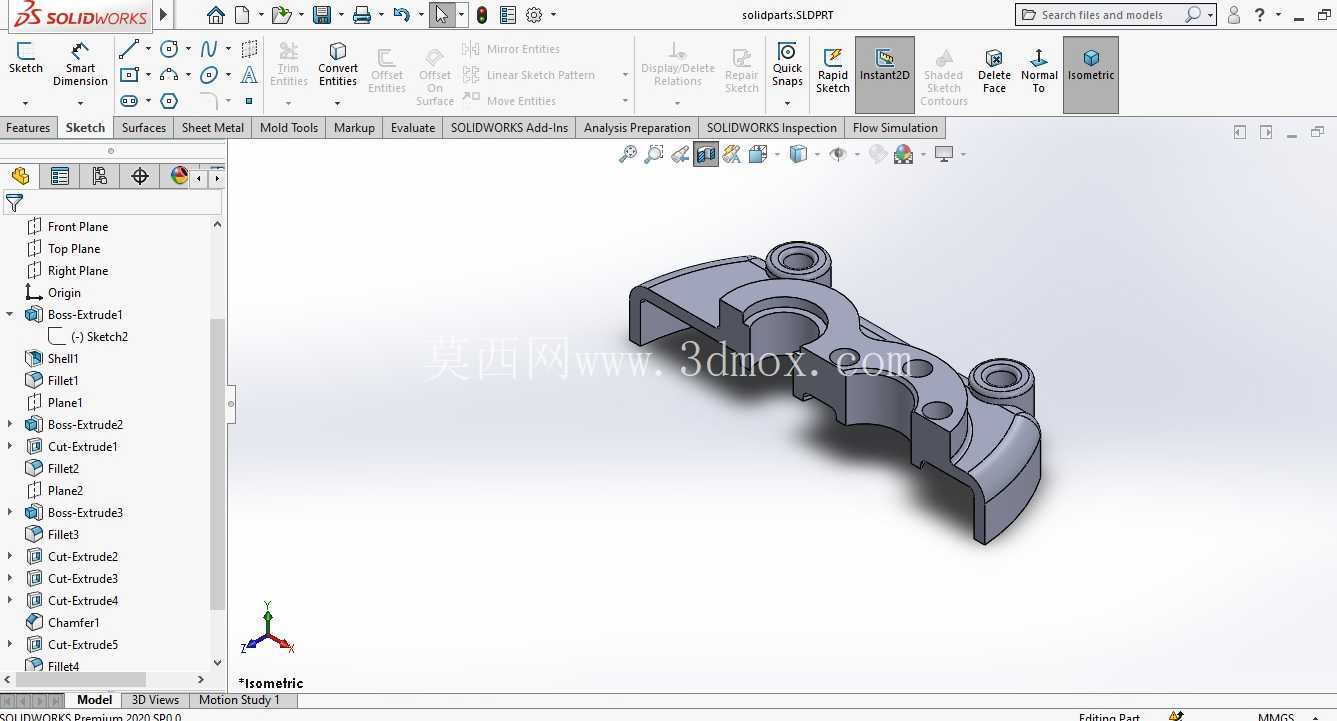

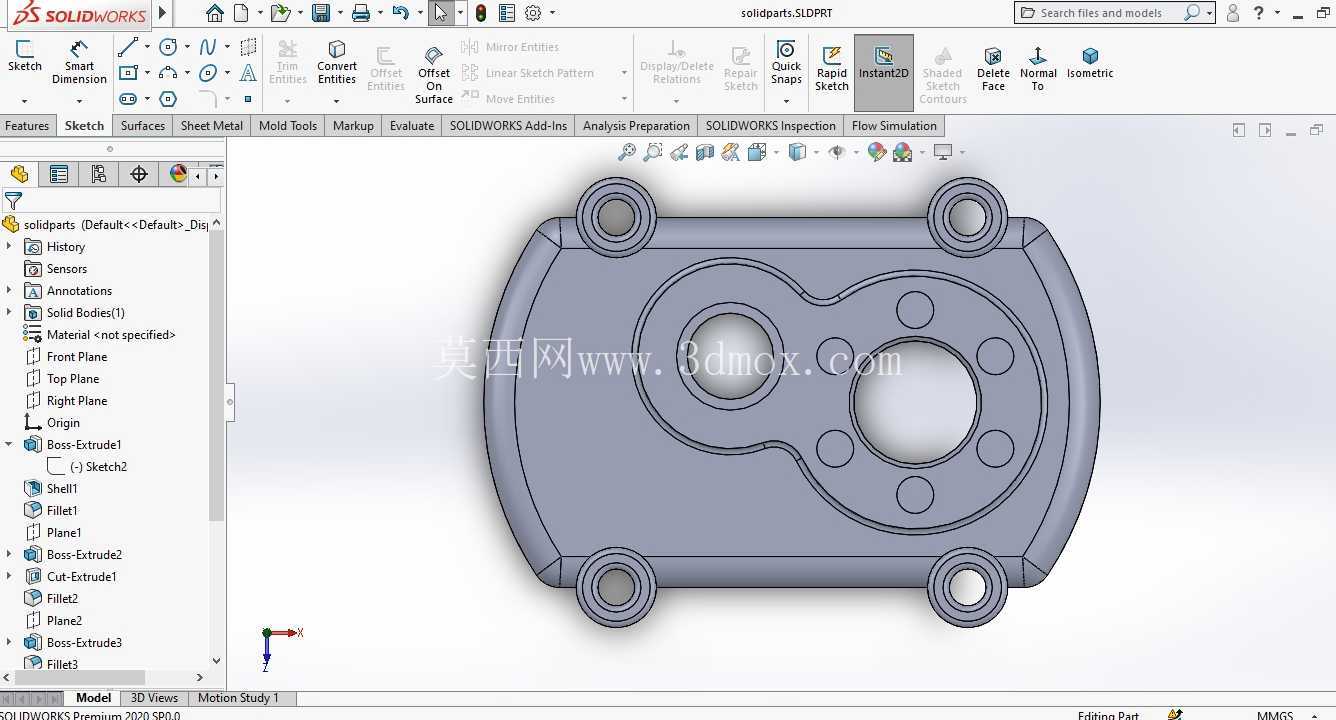

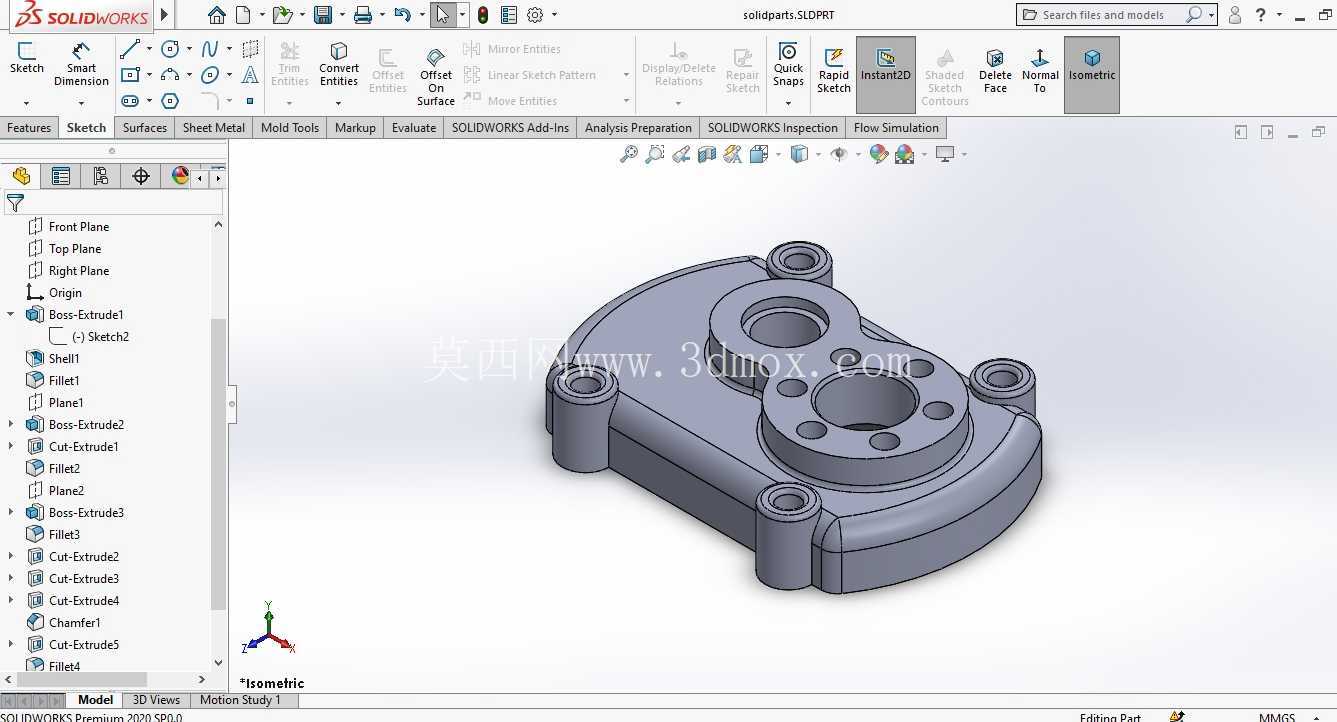

　　这类端盖的建模过程需要重点关注特征的参数化关联，比如安装孔的位置、凸台高度、台阶孔的尺寸都设置为可调整参数，后续针对不同通径、不同压力等级的减压阀做改型设计时，只需要调整对应参数就能快速生成新的零件模型，不需要重新绘制整体轮廓，能大幅提升系列化产品的设计效率。建模时所有的机加工特征都要考虑实际加工的工艺可行性，比如钻孔深度不能超过刀具的有效加工长度，内部沉孔的尺寸要适配标准刀具的规格，避免出现无法加工的结构特征。
