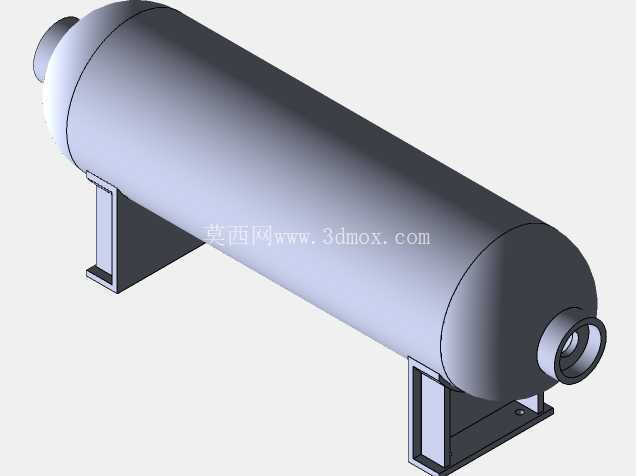

卧式带支座承压罐体管路配套结构

　　在工业流体输送、工艺介质处理的管线系统中，这类卧式承压罐体结构常作为稳压、缓冲、气液分离的核心承载部件，配套在前端减压调节单元之后，承接上游来流的压力波动，为下游管线输出稳定压力的介质，避免阀件频繁启闭带来的压力冲击损伤管路元件。从现场安装的实际边界来看，该结构采用双鞍式支座作为支撑，支座底部预留了标准螺栓安装孔，安装时需要匹配现场预埋的基础槽钢或设备安装平台的孔位，两个支座的中心距需要严格对齐基础孔距，避免安装时产生额外的装配应力传导到罐体焊缝处。罐体本体采用等径直筒搭配两端标准椭圆封头的结构形式，这种结构设计能够在同等壁厚条件下承受更高的内压，相比平盖封头的应力集中系数更低，长期承压运行时焊缝区域的疲劳寿命更长。

　　两端封头中心位置设置了同轴的管路对接接口，接口处采用带凸缘的对接结构，能够直接和管线法兰或者焊接管路对接，安装时需要保证接口的同轴度偏差在管线安装允许的公差范围内，避免强行对接导致接口处产生附加弯矩。在设计思路上，整个结构的壁厚取值结合了常规工业低压流体工况的承压要求，筒身和封头的壁厚保持一致，减少了不同壁厚对接时的削边处理工序，降低加工制造的难度。鞍式支座的立板和底板采用焊接连接，立板和筒身接触的位置做了圆弧切边处理，能够和筒身外壁完全贴合，焊接时可以采用连续角焊缝，保证支撑的结构强度，同时支座的高度设置预留了底部管线安装、日常巡检的操作空间，不需要额外抬高罐体就可以完成底部排污、检测等常规操作。

　　从功能特性来看，该罐体的直筒段长度和直径的比例经过匹配，能够保证介质在罐体内有足够的停留时间，当上游减压阀调整压力时，罐体内的介质容积可以吸收压力波动，避免下游压力出现骤升骤降的情况，对于对压力稳定性要求较高的工艺管线，比如车间集中供气系统、小型工艺水循环系统，这种结构能够有效降低阀件的动作频率，延长减压元件的使用寿命。实际选型应用时，需要结合现场的管线通径匹配两端接口的尺寸，同时根据介质的腐蚀特性选择对应的罐体材质，普通水、压缩空气工况可以采用常规碳钢材质做防腐处理，有弱腐蚀介质的工况则需要匹配对应的不锈钢材质。

　　安装过程中需要注意，其中一个支座需要设置为滑动支座形式，预留罐体受热膨胀时的轴向位移间隙，避免温度变化产生的热应力拉裂焊缝或者损伤连接管线。罐体的外表面没有额外的附属部件，整体结构简洁，加工时可以采用卷板焊接筒身、冲压成型封头的工艺，制造难度低，生产周期短，适合批量配套在各类流体处理单元中。在三维建模过程中，该结构的所有配合面都做了贴合处理，焊缝位置预留了合理的焊脚尺寸空间，安装孔的位置、尺寸都按照常规工程安装标准设置，导入装配环境时可以直接和上下游的阀件、管线模型完成对接，不需要额外调整配合位置，能够直接用于管线系统的整体布局校核、安装干涉检查，也可以作为非标罐体设计的基础模板，根据实际工况参数调整筒身长度、直径、壁厚以及接口的规格尺寸，快速衍生出符合不同工况要求的罐体结构。
