OrangePi-2W带IO以太网板防护外壳

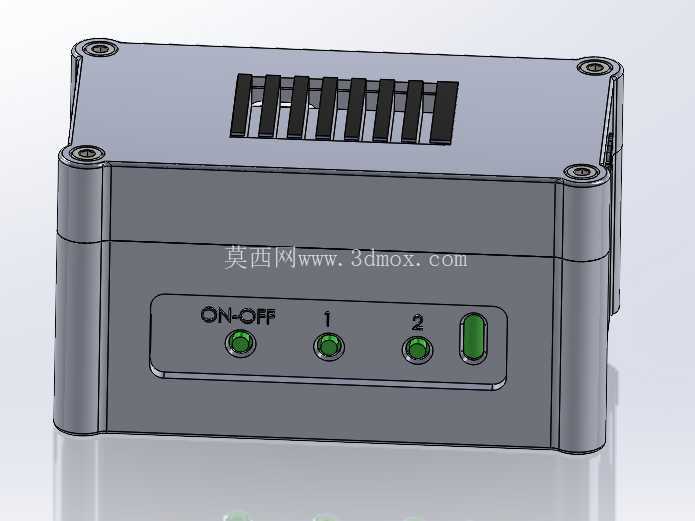

　　这款OrangePi-2W开发板配套外壳，主要面向嵌入式开发、小型智能设备集成、工业边缘节点部署等场景使用，日常在桌面级原型验证、小型工控采集终端、物联网网关搭建等工况下，能为核心板件提供可靠的物理防护，避免板卡裸露带来的积灰、磕碰、引脚误触短路等问题。从实际使用需求出发，外壳的功能设计完全贴合板卡的接口布局，正面预留了电源开关、两路状态指示灯、功能按键的对位开孔，每个开孔的位置公差控制在0.1mm以内，装配后按键按压行程不受壳体干涉，指示灯的光线可以无遮挡透出，方便操作人员快速判断设备运行状态。

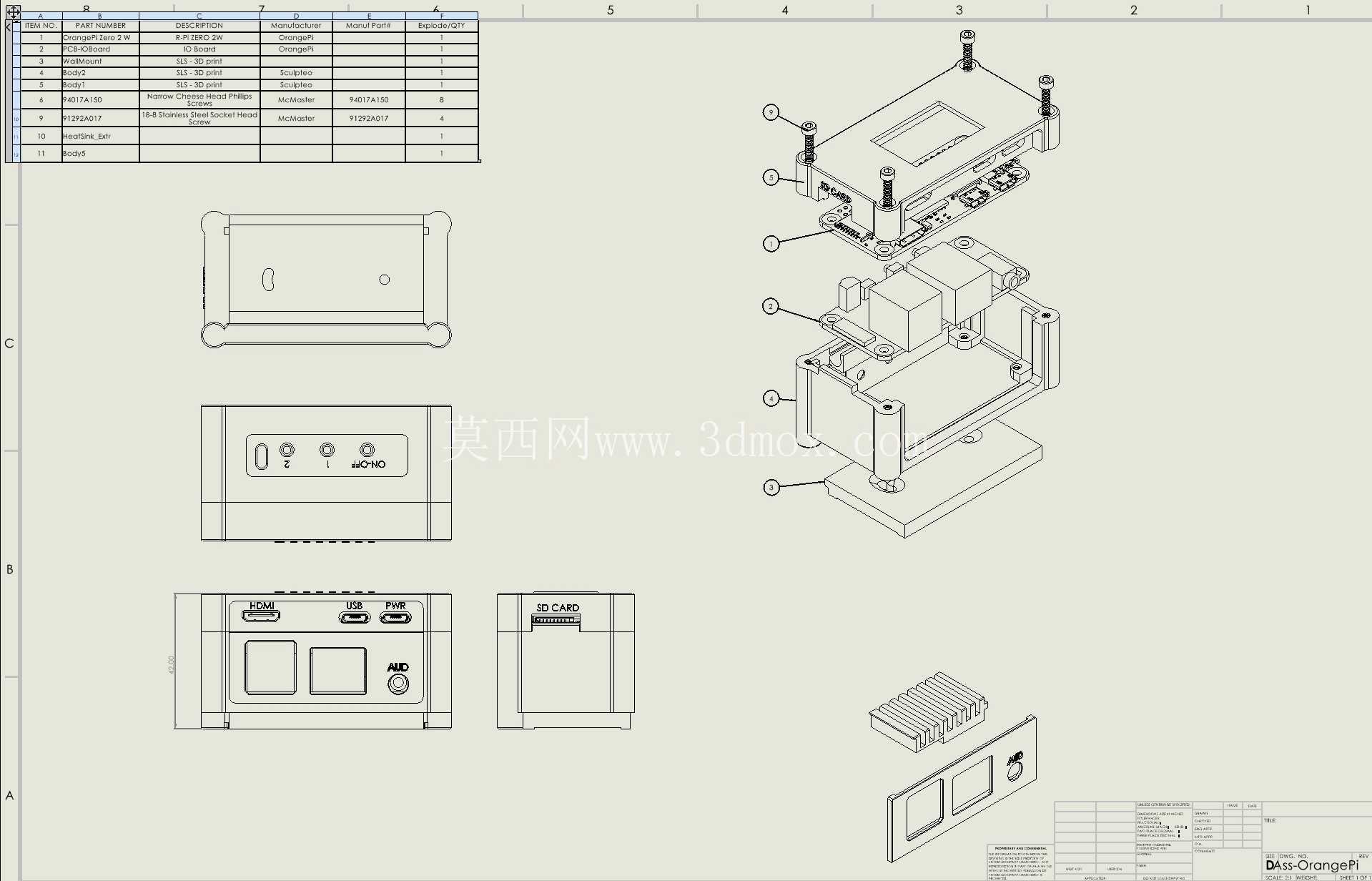

　　壳体顶部设计了通风格栅结构，格栅的条缝宽度经过反复校核，既保证板卡工作时的热量可以自然对流散出，又能阻挡较大尺寸的杂物落入壳体内接触电路板，避免造成电路故障。壳体的边角采用圆弧过渡处理，没有尖锐的棱角，在设备搬运、安装调试过程中不会划伤操作人员，也能减少磕碰时壳体本身的应力集中，降低摔落开裂的风险。设计思路上优先考虑装配的便捷性，壳体采用上下扣合的分体结构，四角预留了螺丝固定柱，固定柱的内孔直接对应开发板的安装孔位，不需要额外加装转接支架，板卡可以直接通过螺丝固定在下壳体内，上下壳对齐后通过四角的螺丝锁紧即可完成装配，整个装配过程不需要复杂的工装，普通操作人员在两分钟内就能完成板卡的装入与壳体的闭合。

　　外形尺寸方面，壳体整体轮廓完全贴合OrangePi-2W带IO以太网板的外边界，长宽方向仅比板卡单边多出3mm的壁厚余量，整体高度控制在35mm以内，不会额外占用过多安装空间，无论是嵌入到小型设备的内部腔体，还是单独放置在桌面、导轨上使用，都能适配紧凑的安装空间。安装边界上，壳体底部预留了可选的固定孔位，既可以通过背胶粘贴在平整的安装面上，也可以通过M3螺丝固定在安装支架或者设备内壁上，适配多种安装方式。壳体的壁厚均匀控制在2mm，采用常规的工程塑料注塑工艺即可实现批量生产，壁厚的均匀性可以避免注塑过程中出现缩痕、翘曲等变形问题，保证量产时的尺寸一致性。

　　接口位置的开孔边缘做了0.2mm的倒角处理，不会划伤外接的网线、IO接线的绝缘层，长期插拔接线也不会出现割线的隐患。壳体表面做了细磨砂纹理处理，不容易残留指纹和污渍，日常维护时只需要用干布擦拭即可保持外观整洁，适合在车间、实验室、户外机柜等多种环境下长期使用。在结构强度校核上，壳体四角的固定柱做了加强筋连接，即使受到一定的侧向冲击力，固定柱也不会轻易断裂，能够保证板卡始终被稳固约束在壳体内，不会因为震动出现板卡移位、接口对位偏差的问题。针对以太网口和IO接口的位置，壳体对应位置做了下沉式的开口设计，外接插头插入后，插头的根部可以被壳体部分承托，减少插头处的线缆弯折应力，避免长期使用后出现接口虚焊、线缆折断的问题。
