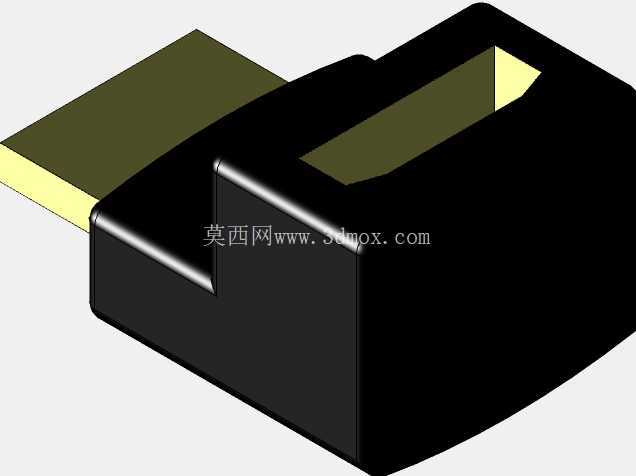

标准HDMI公头接口结构三维建模

　　在消费电子、工业显示、音视频传输系统的硬件结构设计环节，HDMI接口是目前应用覆盖范围最广的数字音视频传输接插件，从桌面级电脑主机、显示器、家用游戏主机，到工业控制机柜内的显示模块、医疗影像设备的视频输出端口，再到商用显示大屏的信号接入端，都能见到这类接口的身影。本次建模的HDMI公头结构，完全遵循通用HDMI Type A接口的物理尺寸规范做全细节还原，建模过程中优先考虑结构装配的匹配精度，没有做多余的外观美化处理，所有结构特征都服务于实际装配与插拔使用的需求。

　　从实际使用场景来看，HDMI公头作为信号传输链路的活动连接端，需要频繁完成插拔动作，这就要求外壳结构具备足够的抗形变能力，同时内部胶芯与金属端子的相对位置必须保持稳定，不能因为多次插拔出现端子偏移、胶芯错位的问题。建模时首先确定了接口的插拔方向基准，以公头插入母座的行进方向为Z轴建立坐标系，先绘制内部胶芯的轮廓：胶芯前端的梯形导向结构是建模时重点校准的部分，这个结构的倒角角度、伸出长度直接决定了公头能否顺利对准母座插槽，避免插偏导致的端子弯折。胶芯上的端子槽位严格按照等间距排布，每个槽位的宽度、深度都匹配标准端子的尺寸，预留的装配间隙控制在0.05mm以内，既保证端子可以顺利压入胶芯，又不会出现端子晃动导致的接触不良问题。

　　外壳部分的建模重点考虑插拔受力的分布，公头外壳的包裹段长度覆盖胶芯的80%区域，外壳侧壁的厚度设置为0.3mm，在保证整体结构强度的同时控制整体重量，外壳两侧设计的内凹卡位结构，是对应母座内部的弹片锁止结构做的匹配设计，卡位的深度、位置经过反复校准，保证插入后弹片可以顺利卡入卡位，提供足够的拉拔阻力，避免使用过程中因为线材拖拽导致接口松脱、信号中断。外壳尾部的线材过渡段做了圆弧收边处理，避免尖锐棱角割伤线材外被，同时过渡段的内孔尺寸匹配标准HDMI线材的外径，预留了线材注塑固定的台阶结构，方便后续线材与接头的压装、注塑固定工序。

　　从安装边界来看，这个公头结构的整体宽度控制在14mm以内，总高度（含外壳上下壁）为4.5mm，插入母座后的有效配合长度为10mm，外露的握持段长度为8mm，这个尺寸可以适配绝大多数设备的接口安装空间，哪怕是设备面板上接口排布比较密集的场景，相邻接口之间预留1mm的间隙就可以顺利插拔，不会出现相邻插头互相干涉的问题。建模过程中还特意还原了外壳表面的磨砂质感特征，对应实际量产时的外壳表面处理工艺，方便结构工程师在做整机装配验证时，直观判断接头握持段的摩擦力是否满足插拔手感要求。

　　在结构细节处理上，胶芯内部的端子走线槽做了渐变深度设计，靠近插合面的槽深较浅，保证端子接触端的位置精度，靠近尾部的槽深逐渐加大，给端子的焊接端留出足够的走线空间，方便线材芯线与端子的焊接作业。外壳与胶芯的配合采用卡扣式固定结构，在胶芯两侧设计了凸起的卡点，对应外壳内壁的卡槽，装配时只需要将胶芯从外壳尾部推入，卡点卡入卡槽即可完成固定，不需要额外打胶或者使用紧固件，既提升装配效率，也方便后续的维修拆解。

　　对于从事电子设备结构设计、接插件选型的工程师来说，这个模型可以直接用于设备接口处的装配干涉检查，提前验证公头插入后，接头与设备外壳、周边元器件的空间距离是否满足安全要求，避免开模后才发现接口空间不足、插头无法完全插入的问题。同时模型的所有结构特征都保留了参数化建模的可编辑性，工程师可以根据自身产品的特殊需求，比如调整外壳长度、更改尾部出线角度、增加屏蔽层结构等，直接在现有模型基础上修改，不需要从零开始建模，大幅缩短结构设计的周期。在做整机的布线模拟时，也可以将这个公头模型与线材模型装配到一起，模拟线材弯折时接头的受力情况，验证接口处的线材弯曲半径是否符合要求，减少使用过程中线材断裂、接头松脱的故障概率。
