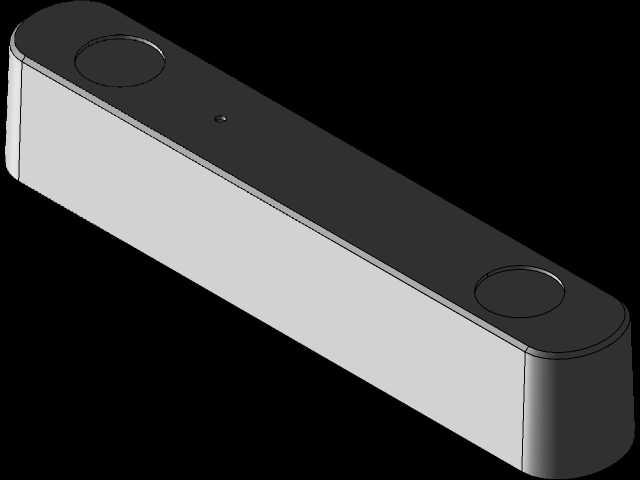

ZED2双目深度视觉相机结构建模

本次建模的双目深度视觉设备，在工业现场的应用覆盖多类场景：移动机器人导航场景中可挂载于AGV、巡检机器人顶部，通过实时输出的深度点云完成障碍物识别与路径规划，适配仓储物流、厂区巡检的复杂地面环境；三维重建场景下可配合运动载体完成大尺寸工件、建筑空间的点云采集，相比单目视觉方案无需额外补光即可在弱光环境下输出稳定深度数据；人机交互场景中可捕捉空间内人体动作姿态，为工业AR操作指引、体感操控设备提供视觉输入。设备实际用途围绕空间深度感知展开，通过左右两个成像模组的视差计算，输出最高精度可达亚毫米级的深度信息，同时可输出彩色RGB图像，为上层算法提供同步的色彩与深度数据，适配机器人避障、体积测量、动作捕捉等多类算法的硬件需求。产品功能特性上，外壳采用一体化长条形设计，两个成像镜头分别布置于壳体两端，最大化双目基线长度以提升远距离深度检测精度，壳体表面做哑光处理减少环境光反射对成像的干扰，顶部预留的安装定位孔可适配标准工业相机支架，侧面预留的接口区域可隐藏走线，避免现场布线干扰成像视野。设计思路上优先考虑成像光路的无遮挡，壳体边缘做圆角过渡处理避免磕碰损伤，镜头安装位做同轴度公差约束，保证两个镜头的光轴平行度满足视差计算要求，壳体壁厚均匀兼顾结构强度与轻量化需求，内部预留的空间可容纳成像主板、散热模组与固定支架，无需额外增加外部结构件即可完成整机组装。外形尺寸上采用窄长型布局，整体厚度控制在较低范围以减少挂载时的空间占用，安装边界方面，底部的安装平面平面度公差控制在合理范围，可直接贴合安装于机器人顶部、设备支架等平面结构上，安装孔位间距适配通用工业相机支架的安装标准，无需额外加工转接板即可完成快速部署，壳体两端的圆角设计可避免安装过程中与周边线缆、结构件发生干涉，适配紧凑空间内的挂载需求。建模过程中通过三维扫描逆向还原实物的曲面细节，对镜头安装位、接口槽、定位孔等关键装配特征做尺寸校验，保证模型可直接用于结构装配验证、安装支架设计等工程场景，还原的外壳细节可用于设备外观渲染、产线布局仿真等可视化场景，为视觉方案的前期选型、结构适配提供准确的三维参考。
