城市十字交叉路口交通管控设施集成设计

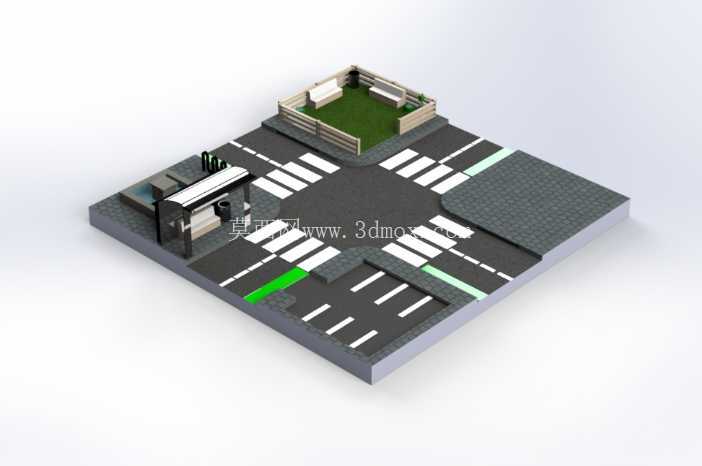

　　这套交通管控设施集成方案，核心服务于城市建成区次干路与支路交汇的十字交叉口场景，日常覆盖机动车通行、非机动过街、行人驻足等候、公交停靠接驳、路侧绿化隔离等多重功能需求，可直接适配老城区路口改造、新建片区市政配套、智慧交通试点路段搭建等实际工程场景，建模过程中完全参照市政道路设计规范的边界要求搭建，所有设施的安装位置、预留间距都符合实际施工的净空与退让标准。

　　从功能模块拆分来看，整套设计将路口划分为四个核心功能区块：首先是机动车通行区块，路面采用沥青铺装纹理建模，车道标线包含停止线、导向箭头、车道分隔线、人行横道预告标识，所有标线的宽度、间距都符合城市道路标线设置规范，路口转角处做了标准半径的圆弧倒角处理，满足小型车辆转弯的内轮差通行要求，避免出现直角转弯导致的路缘石剐蹭问题；其次是行人与非机动车通行区块，四个方向的人行横道都设置了标准宽度的驻足区，靠近路缘石一侧预留了无障碍坡道的安装空间，坡道坡度符合无障碍设计规范要求，可直接对接后续的盲道铺设模块；第三块是公交停靠区块，在路口出口道方向设置了直线式公交站台，站台高度与常规公交车辆的踏步高度匹配，站台边缘距离车道线预留了安全停靠距离，站台上集成了候车亭、座椅、站牌安装位，候车亭的立柱基础位置做了隐藏式标注，方便后续施工时对接地下管线预留；第四块是路侧绿化区块，在路口的闲置转角区域设置了围合式绿化隔离带，隔离带采用低矮围栏围合，内部预留了乔木种植穴与地被植物铺设空间，既可以遮挡对向车辆的眩光，也能为行人提供临时遮阴的区域。

　　设计过程中重点考虑了地下管线的集成匹配，整套模型将下水管道的接口、检查井的位置都做了对应布置，雨水口设置在路缘石侧边的最低点位置，收水范围覆盖整个路口的汇水区域，管道坡度按照市政排水的标准坡度设置，可直接对接路段的主排水管网，避免路口出现雨天积水的问题。所有地面设施的安装都预留了基础施工空间，比如信号灯杆的基础位置、监控设备的立杆点位，都避开了地下管线的走向，同时满足路口视距三角形的要求，不会对驾驶员的观察视线造成遮挡。

　　从安装边界尺寸来看，单块路口模块的整体占地尺寸按照常规小型十字交叉口的标准设置，四个方向的进口道都预留了拓展车道的接口，可根据实际道路的红线宽度进行拼接拓展，不需要对核心模块做大幅度修改；人行横道的宽度按照行人高峰流量的需求设置，可满足双向行人同时过街的通行能力；公交站台的长度可同时容纳两台常规公交车辆停靠，满足高峰时段的公交接驳需求；绿化隔离带的宽度不占用车道的有效通行空间，围栏的高度符合路侧设施的安全高度要求，不会对行人通行造成阻碍。

　　建模过程中对各个子组件都做了独立的装配约束，比如候车亭的顶棚、立柱、座椅都可以单独拆分替换，路面标线可以根据不同城市的地方标准调整样式，绿化区域的植物模块也可以根据当地的气候条件替换成适宜的品种，排水管道的管径、检查井的尺寸都可以根据实际的汇水面积计算结果进行参数调整，整套模型的装配逻辑完全参照实际工程的施工顺序搭建，从地下管线铺设到路缘石安装，再到路面铺装、标线施划、设施安装，每个步骤的组件都有对应的装配基准，方便结构设计人员根据实际项目需求做二次修改，也可以直接用于交通场景的仿真模拟、智慧交通系统的演示验证等工作。
