蓝色Y型三通风管接头三维结构设计

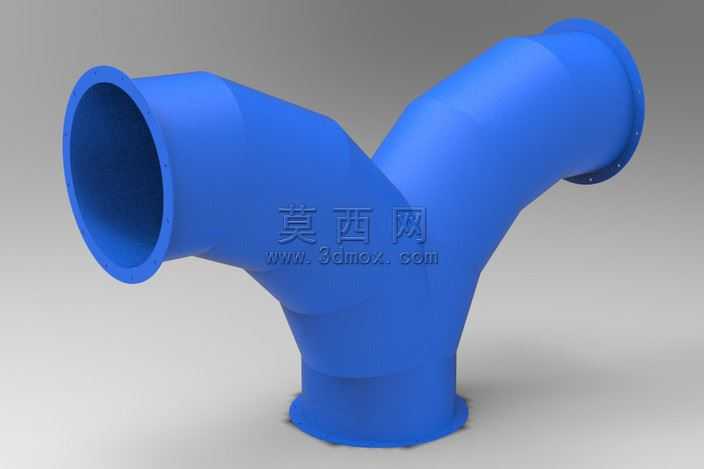

本作品为Y型三通风管接头的三维建模设计，整体采用等径三向连通的结构形式，建模过程中首先通过草图绘制确定三个接口的基准圆轮廓，以底部垂直接口为基础，向上延伸出两个对称倾斜的分支接口，通过放样、曲面缝合等操作完成主体流道的顺滑过渡，避免管道内部出现直角折角，保障流体或气流通过时的顺畅性，降低输送过程中的阻力损耗。建模时对三个接口端部均做了带安装孔的法兰翻边结构设计，法兰边缘均匀预留螺栓安装位，可直接与对应规格的管道进行法兰对接安装，提升实际装配的适配性。模型整体采用统一的蓝色哑光塑料质感材质进行渲染，渲染阶段调整了环境光与漫反射参数，还原工程塑料管件的真实表面质感，同时通过光影效果突出管道外壁的曲面弧度与结构轮廓，清晰展示三个接口的相对角度与连接位置。设计过程中重点考量了分支处的结构强度，对三个管道的交汇区域做了壁厚加厚处理，避免长期使用过程中因气流压力或流体冲击出现开裂变形的问题，同时保证三个接口的管径完全一致，可适配同规格的通风管路或物料输送管路系统。模型的曲面过渡经过多次曲率调整，确保内壁光滑无凸起、无凹陷，不会在输送过程中造成物料堆积或气流紊流，整体结构简洁规整，无多余的装饰性结构，完全围绕管路分流的实用功能进行设计，可直接用于通风系统、粉体输送系统的管路布局设计参考，也可用于管件生产的结构验证。
