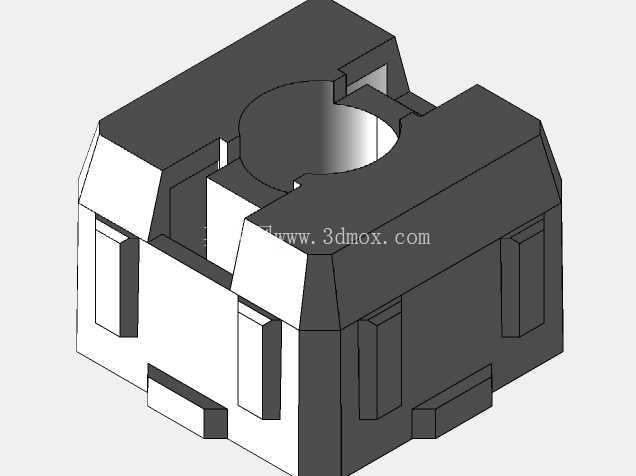

Tandy1000EX设备钥匙开关替换结构件

　　从结构功能来看，该部件作为钥匙开关的安装承载基座，需要同时满足三个核心要求：一是与原设备开关安装腔的尺寸完全匹配，保证装入后不会出现旷量，不会和周边的壳体、内部电路板产生干涉；二是预留的钥匙转轴过孔同轴度要满足开关转动的行程要求，不能出现钥匙插入后卡滞、转动阻力过大的问题；三是销钉配合位的结构强度要高于原厂易断裂的薄弱位置，避免重复出现受力折断的故障。设计过程中，由于没有原厂的二维图纸或三维数模参考，只能依托实物卡尺测绘完成，测绘阶段首先确定安装腔的外轮廓边界：整体为近似方形的带切角结构，两侧的凸起定位筋要和设备壳体上的定位槽完全对应，保证装入后基座不会随钥匙转动发生跟转；顶部的圆形通孔为钥匙转轴的避让位，孔径尺寸要匹配原有开关转轴的直径，同时预留0.1mm左右的装配间隙，避免温度变化导致的热胀冷缩卡滞。这款替换结构件针对老式Tandy 1000 EX设备的钥匙开关安装位开发，核心解决原设备使用过程中销钉与键帽安装座意外断裂后，无原厂替换件导致设备无法正常启闭、钥匙操作功能失效的问题。在老式复古计算机维护、老旧工业控制终端修复场景中，这类非易损但一旦断裂就会导致整机操作权限管控失效的小结构件，往往是设备修复的核心卡点，原厂备件停产多年后，测绘复刻的替换件是让这类老设备恢复完整功能的唯一可行方案。

　　结构优化上，针对原厂销钉与安装座连接位置应力集中易断裂的问题，在连接位做了圆角过渡处理，适当增加了该位置的壁厚，同时保留了原结构的安装卡扣位，不需要对原有设备的壳体做任何打磨、修改，就能实现直接替换安装。从安装边界来看，该部件的底部支撑面要完全贴合设备内部的安装平台，四个侧面的限位凸台分别对应壳体上的四个限位槽，装入后不需要额外打胶或者增加紧固件，依靠周边结构的限位就能实现完全固定，和原部件的安装逻辑完全一致，维护人员只需要拆除断裂的残留结构，将该替换件卡入对应位置，再装回键帽和销钉就能完成修复，整个过程不需要改动设备的其他结构。

　　在实际使用场景中，这类替换件不仅适用于个人收藏的老式计算机修复，也可用于同年代采用同款钥匙开关结构的工业控制终端、老式仪器仪表的开关基座修复，其结构设计完全复刻原部件的安装尺寸，同时针对薄弱位置做了强度补强，使用寿命比原厂塑料件更有优势。建模过程中，所有的拔模角度都参考原部件的注塑拔模斜度设置，保证如果采用3D打印或者小批量注塑生产时，零件的成型精度能够满足装配要求，外表面的切角、凸台结构都和原部件保持一致，不会出现安装后外观突兀的问题。

　　对于从事老旧设备维护、复古电子设备修复的结构从业者来说，这类小尺寸结构件的测绘复刻，核心难点不在于复杂曲面的构建，而在于对安装边界、配合公差的精准把控，哪怕0.2mm的尺寸偏差，都可能导致零件无法装入或者功能失效，因此测绘阶段需要反复核对每个定位尺寸，尤其是和周边零件配合的接触面尺寸，必须和原安装腔的实测尺寸完全匹配，同时针对原结构的失效点做合理的优化，不能为了增强强度盲目增加壁厚，导致和周边零件产生干涉。该结构件的中心通孔位置严格对应原开关的转轴中心，保证钥匙插入后转动行程和原厂状态一致，不会出现转动到启闭位置时定位不准的问题，两侧的凹槽结构对应原设备壳体上的卡扣位，装入后可以实现轴向的限位，避免设备移动过程中基座从安装位脱出。
