Custom_MOD定制SFF小型ITX机箱结构设计

　　这款小型机箱的设计核心围绕SFF装机场景的空间利用率优化展开，区别于传统ATX机箱的宽松布局，2.6L的容积约束下，每一处结构都要兼顾硬件兼容、散热效率与装配可行性。从实际应用场景来看，这类小体积机箱主要面向桌面空间有限、追求极简桌面布置的用户，可放置于显示器后方、桌面边角甚至壁挂安装，适配办公、轻度创作、ITX游戏主机等多种使用场景，相比常规机箱能大幅减少桌面空间占用，同时兼顾硬件的扩展能力。

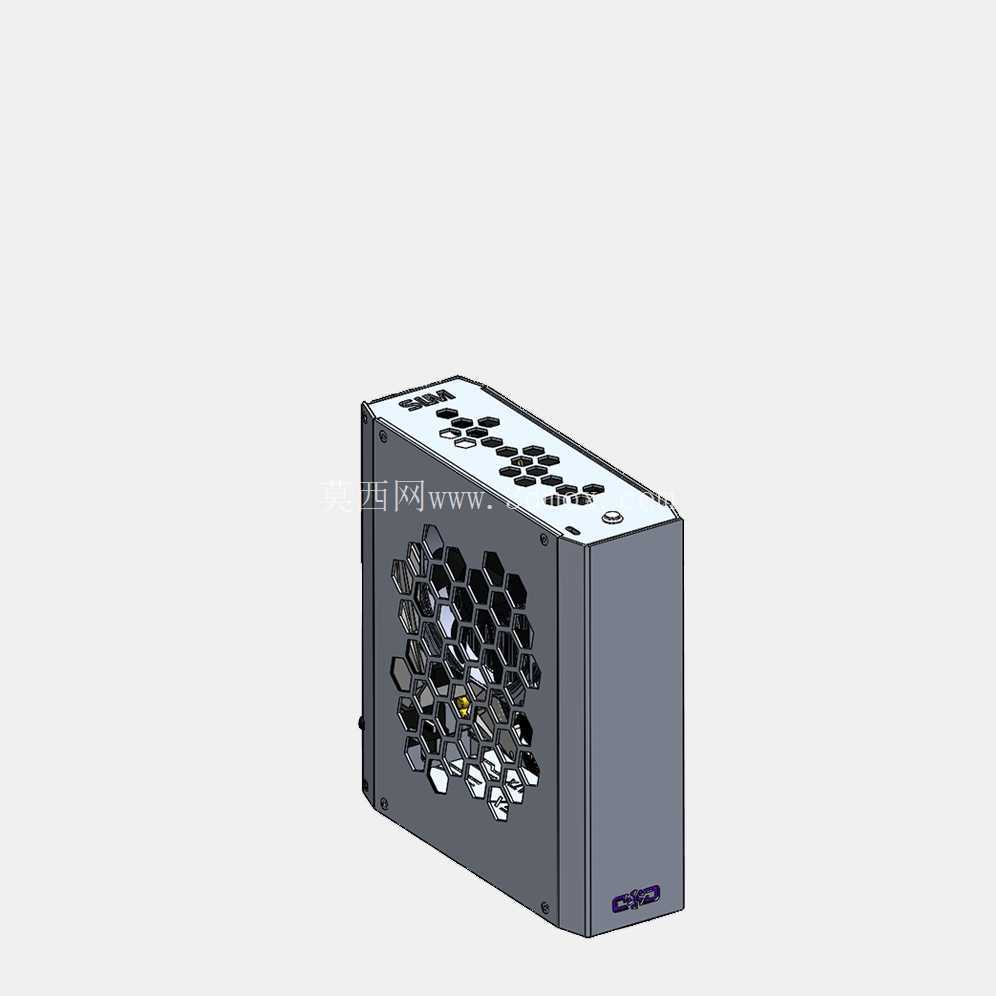

　　从功能特性来看，这款机箱采用侧置进风的散热布局，侧面的蜂窝状开孔并非单纯的装饰设计，开孔的孔径、孔间距都经过匹配对应规格风扇的进风阻力计算，既保证足够的通风面积，又能避免大尺寸开孔带来的结构强度下降、电磁屏蔽性能不足的问题。开孔区域预留了标准120mm薄扇的安装位，可直接适配15mm厚度的静音风扇，进风方向正对CPU散热器区域，能在有限的风道长度内最大化冷空气的换热效率，避免小机箱常见的积热问题。机箱顶部的开孔对应主板IO区域与硬件扩展的通风需求，辅助热空气从顶部排出，形成完整的下进上出+侧进直吹CPU的复合风道，相比单一风道的小机箱，能有效降低高负载下的硬件温度。

　　设计思路上，这款机箱采用分体式钣金拼接结构，主体外壳采用1.5mm厚度的铝合金板材折弯成型，兼顾轻量化与结构刚性，拼接处采用隐藏式螺丝固定，避免外露螺丝破坏外观整体性。内部的硬件安装位严格遵循ITX主板的安装规范，预留了17x17cm标准ITX主板的固定孔位，同时对CPU散热器高度、电源长度、显卡长度都做了明确的安装边界约束：CPU散热器限高43mm，可适配主流的下压式风冷散热器；电源适配1U Flex规格的小电源，安装位位于机箱前部，与主板区域通过金属挡片分隔，避免电源热量与CPU区域热量串扰；显卡安装位采用延长线转接方案，可支持双槽厚度、长度不超过18cm的独立显卡，满足轻度游戏与创作的性能需求。

　　外形尺寸方面，机箱整体长宽高控制在180mm×140mm×105mm左右，整体容积刚好控制在2.6L，属于典型的超小ITX机箱范畴。安装边界上，机箱底部预留了四个标准M3规格的脚垫安装孔，既可以搭配硅胶脚垫放置于桌面，也可更换为壁挂支架实现显示器后方壁挂或者桌下悬挂安装；机箱后部预留了主板IO挡板的开孔，以及电源出线孔，所有开孔位置都与标准ITX硬件的接口位置精准对齐，避免出现接口错位无法使用的问题。机箱前面板预留了电源按键、USB接口的安装位，可根据需求扩展前置IO功能，满足日常使用的外接设备需求。

　　从结构细节来看，机箱内部的主板安装柱采用压铆铜柱设计，相比普通螺丝固定的铜柱，压铆结构的连接强度更高，不会因为多次拆装主板出现铜柱松动滑牙的问题。侧面风扇安装位预留了减震胶钉的安装孔，可安装硅胶减震胶钉降低风扇运转带来的共振噪音，提升使用体验。机箱的边缘都做了R2圆角的折弯处理，避免钣金锐边在装机过程中划伤手部或者损坏硬件线材，所有拼接缝隙控制在0.2mm以内，保证外观的精致度。针对小机箱常见的线材收纳问题，机箱内部在电源位与主板位之间预留了8mm的理线空间，可容纳主板供电线、CPU供电线、硬盘数据线等线材，避免线材堆积阻挡风道，同时也能让内部布局更加整洁。硬盘安装方面，机箱底部预留了一个2.5寸固态硬盘的安装位，可直接固定7mm厚度的SATA固态或者NVMe固态转接架，满足用户的存储扩展需求，不会额外占用机箱内部的有效空间。
