水平倾斜两用封闭式物料输送螺杆结构

　　在食品加工、电子零部件组装、小型五金件分拣、化工颗粒配料这类连续化生产场景里，工位间的短距离物料转运一直是容易被忽略却直接影响产线节拍的环节，这款封闭式输送螺杆结构，就是针对0.5米到3米区间的短距物料转运需求设计的，既可以水平布置在同高度的加工工位之间，完成工序间的工件传递，也可以调整安装角度做最大15度的倾斜布置，把低处料仓里的颗粒、小型工件抬升到加工设备的进料口高度，适配不同产线的布局差。

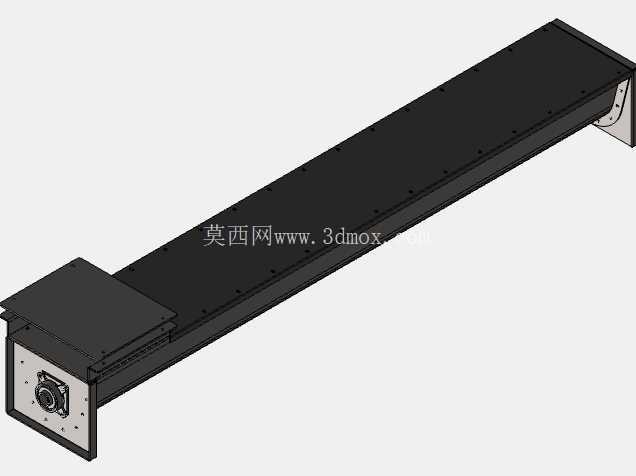

　　从结构设计逻辑来看，这款输送结构没有采用开放式的皮带输送方案，而是选择了全封闭的钣金壳体搭配内置螺杆的结构，核心考虑是输送颗粒状物料、小型金属工件时，开放式结构容易出现物料洒落、粉尘外溢的问题，尤其是在有洁净度要求的电子组装车间、或者输送有轻微扬尘的塑料粒子场景下，封闭壳体可以把物料完全约束在输送通道内，避免物料掉落卡滞产线，也能减少车间内的浮尘堆积。壳体采用折弯钣金拼接而成，所有拼接面都设计了均匀的螺栓安装孔，既保证壳体的连接刚度，也方便后期拆开清理内部残留的物料，或者检修内部的螺杆磨损情况。

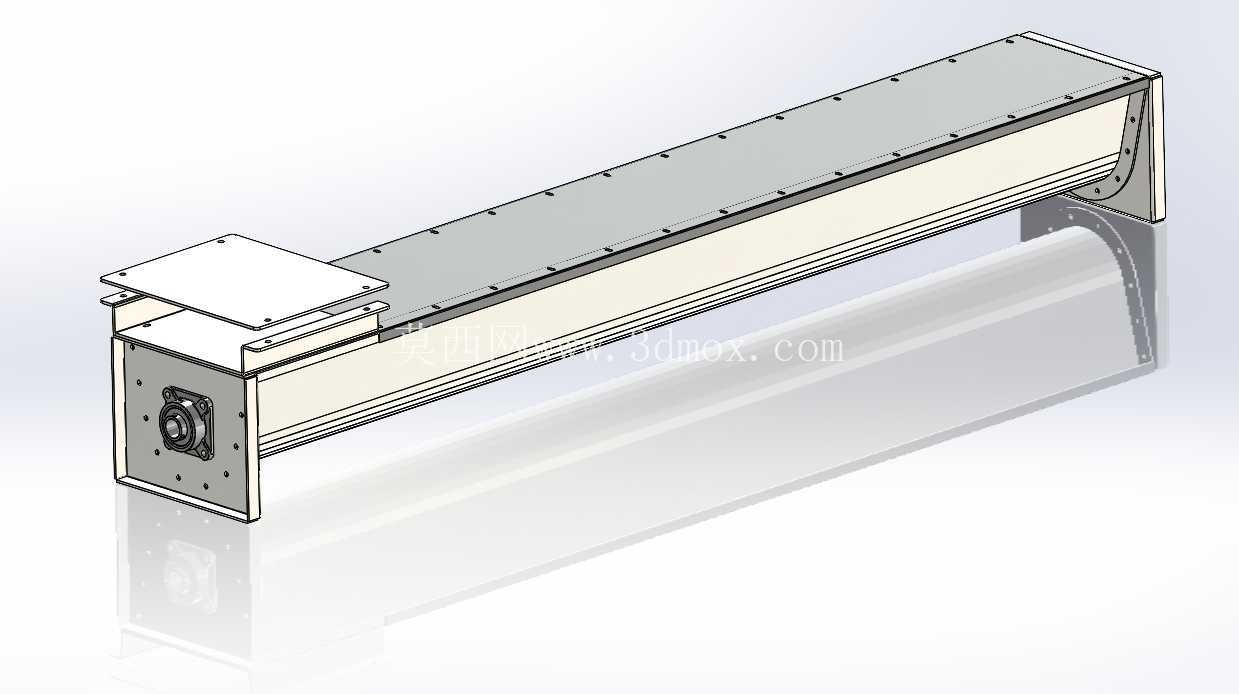

　　安装端的设计充分考虑了现场适配的灵活性，进料端的方形安装法兰做了加厚处理，法兰面上的安装孔采用长圆孔与圆孔组合的排布方式，对接料仓或者上游设备出料口的时候，可以在小范围内调整安装位置，降低现场安装的对位精度要求，不用额外做复杂的转接法兰就能完成固定。驱动端的轴承座直接集成在端板上，选用带密封的深沟球轴承，既可以承受螺杆转动时的径向载荷，也能阻挡输送的细小颗粒进入轴承内部造成磨损，延长维护周期，端板上预留的驱动连接位可以直接对接标准的减速电机输出轴，不用额外设计传动连接结构，减少现场安装的配件数量。

　　从安装边界来看，这款输送结构的壳体截面宽度控制在200毫米以内，整体高度不超过180毫米，属于窄型输送结构，适合布置在产线之间的狭窄空隙里，不会占用过多的车间通道空间；底部预留的多个安装支座，可以根据布置的长度选择不同的固定点，水平安装时可以直接通过支座锁在设备机架的铝型材或者方管框架上，倾斜安装时只需要搭配对应角度的支撑脚，就能完成角度固定，不需要对原有产线做大规模的结构改造。

　　功能特性上，内置的输送螺杆采用等螺距设计，输送过程中物料的推进速度均匀，不会出现忽快忽慢的情况，对于需要精准匹配加工节拍的工位，比如给自动攻丝机、注塑机接料位送料的场景，均匀的送料速度可以避免物料堆积在进料口造成卡料。螺杆和壳体底部的间隙控制在2毫米以内，既不会因为间隙过小导致螺杆转动时刮蹭壳体内壁，也不会因为间隙过大残留小尺寸的物料，减少不同批次物料输送时的混料风险，对于需要频繁切换输送物料种类的小批量生产场景，这个间隙设计可以大幅降低清理的工作量。

　　实际选型使用的时候，需要注意如果输送的是带有尖锐边角的金属切削件，需要对应提升螺杆表面的热处理硬度，避免长期输送过程中螺杆螺棱被工件磨损导致送料效率下降；如果输送的是有一定粘性的食品原料，壳体内壁可以做抛光处理，减少物料粘附在壁面的情况。整体结构没有复杂的异形零件，所有钣金件都可以通过常规的激光切割、折弯工艺加工完成，传动部件都是标准件，不管是做样机验证还是批量复制生产，加工成本都处于较低区间，适合中小规模的产线自动化改造场景使用。
