工业设备用立式电气防护外壳结构设计

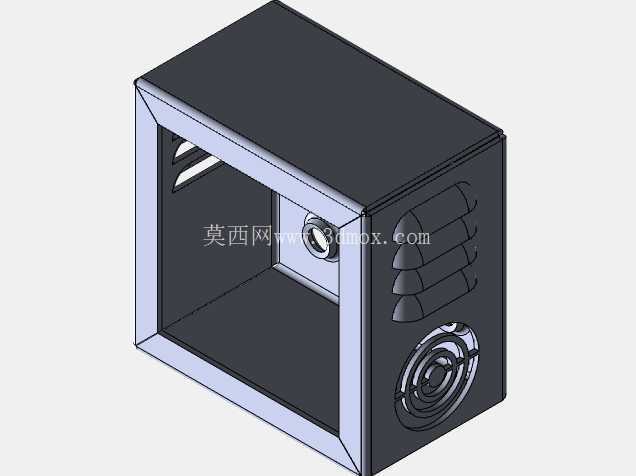

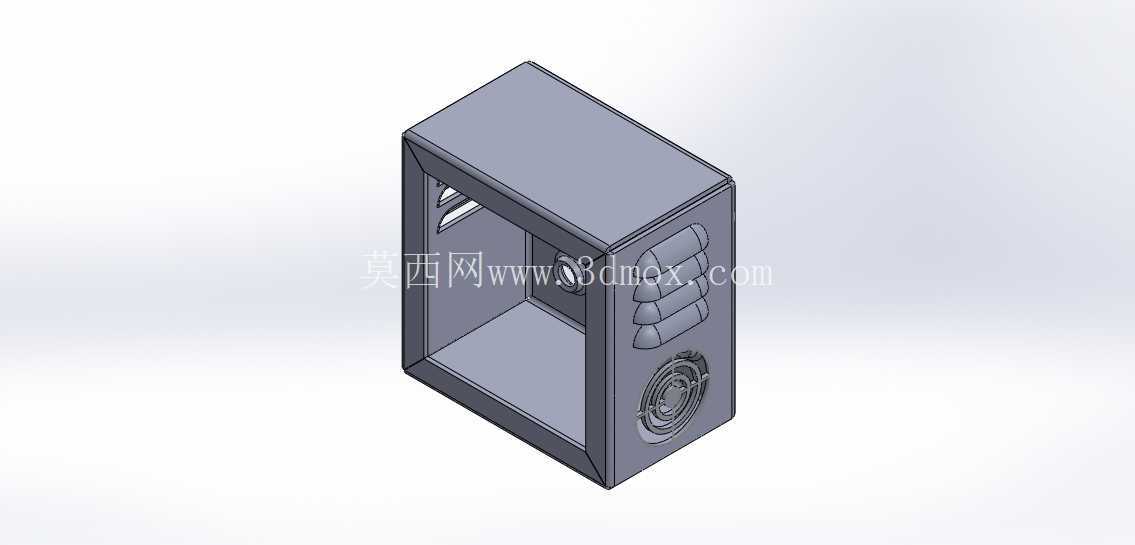

　　在工业现场的电控系统搭建环节，这类立式电气外壳是承载低压电气元件、接线端子、小型控制模块的核心防护载体，常见于车间流水线旁的分布式控制节点、小型单机设备的电控集成单元、实验室测试台的电气收纳工位，区别于大型落地柜的厚重结构，这类紧凑型外壳更适配空间局促、元件数量不多的电控布置场景，能够在有限安装空间内完成电气元件的规整收纳与基础防护。从实际使用需求出发，外壳的主体采用薄钢板折弯拼焊的结构思路，整体为立式长方体构型，侧壁预留的凸起安装位用于固定接线端子排、小型继电器或者信号转换模块，正面的开口区域可根据需求嵌装操作按钮、状态指示灯或者小型人机交互面板，侧面的环形结构是预留的线缆进出格兰头安装位，能够根据现场布线方向选择不同侧面开孔，避免线缆过度弯折影响接线可靠性。

　　设计过程中优先考虑了安装边界的适配性，整体进深与宽度控制在小型设备侧挂或者落地放置的常规尺寸区间，底部预留的安装孔位可直接通过膨胀螺栓固定在地面，也可通过挂装支架固定在设备侧壁或者车间立柱上，外壳内部的安装板采用可拆卸设计，可先将所有电气元件在安装板上完成接线调试后，再整体推入外壳内部固定，大幅降低现场装配的接线难度。从防护性能来看，壳体的拼接缝隙均做了折弯止口设计，能够阻挡日常生产环境中的粉尘飞溅与少量液体泼溅，适配多数无强腐蚀、无防爆要求的普通工业场景，外壳的边角处做了小圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员。

　　不同于定制化的大型电控柜，这类通用型电气外壳的结构做了最大化的通用化设计，侧壁的安装凸台位置按照常规电气元件的安装孔距做了预留，用户可根据自身需求调整元件安装位置，无需额外在壳体上打孔焊接，外壳的门板与主体之间采用隐藏式铰链连接，关闭后可通过加装锁具实现权限管控，避免无关人员误触内部电气元件造成设备故障或者安全事故。在三维建模过程中，所有折弯处均按照实际钣金加工的折弯半径做了处理，避免出现加工时无法成型的直角结构，壳体的壁厚选取常规钣金加工的常用厚度，既保证整体结构强度，不会在搬运或者安装过程中出现变形，也不会因为壁厚过大造成材料浪费与整体重量超标，内部的安装空间预留了足够的接线余量，元件安装后与壳体侧壁之间留有足够的走线空间，方便后期维护时的线路调整与故障排查。

　　这类外壳在实际使用中，往往不需要承受大的结构载荷，核心作用是为内部电气元件提供稳定的安装载体，同时隔绝外界环境中的粉尘、水汽对电气元件的侵蚀，减少电气故障的发生概率，相较于塑料材质的电气盒，金属材质的外壳还具备一定的电磁屏蔽效果，能够减少外界电磁信号对内部弱电控制模块的干扰，提升电控系统的运行稳定性。
