方形上口直筒式工业排烟烟囱结构

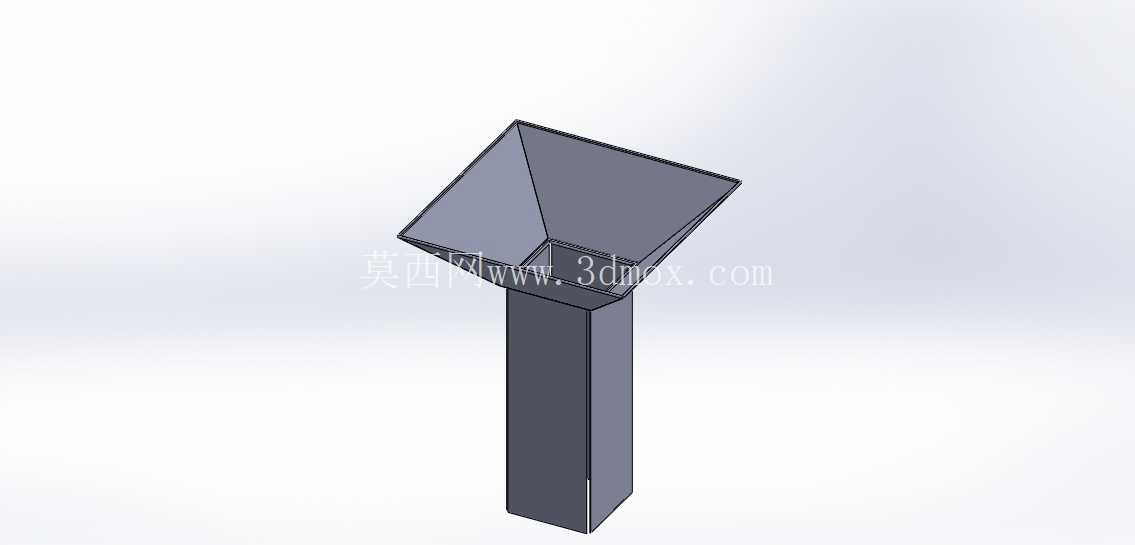

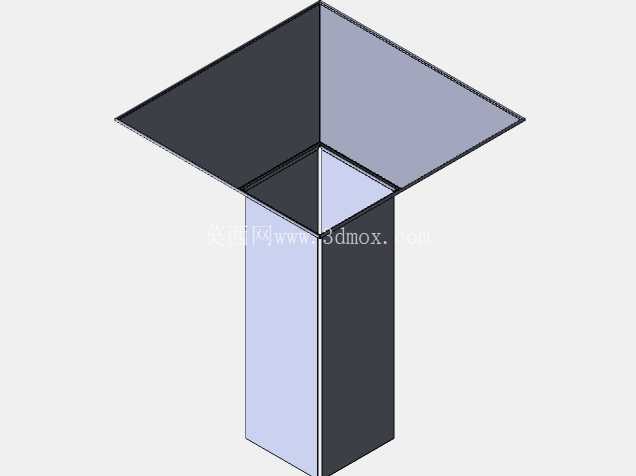

　　这类方形变径直筒烟囱，多应用在小型工业设备、实验室通风系统、小型锅炉机组的尾气排放环节，区别于大型电厂的混凝土烟囱结构，这类金属材质的小型烟囱适配单机配套的排风排烟需求，安装位置多紧贴设备顶部排气口，不需要额外搭建大型支撑结构，整体自重较轻，对安装基面的载荷要求较低。从结构设计逻辑来看，上部采用方形扩口结构，主要作用是承接设备上方的集烟罩输出端，方形接口的密封处理更适配常规方形排风法兰，安装时不需要额外做圆方转换接头，减少管路转接带来的风阻损耗；扩口段采用四斜面收拢的过渡结构，斜面倾斜角度控制在35度到45度区间，既可以避免烟气在变径位置形成涡流积灰，也能保证气流从大截面方形口顺畅汇入下部直筒段，减少气流脉动带来的管路振动。

　　下部直筒段采用等截面方形结构，相比圆形筒身，方形结构的钣金折弯加工难度更低，只需要四次折弯即可成型筒身主体，拼接焊缝仅需一条纵向直缝，焊接加工量小，后期做防腐防锈处理时，平面结构的喷涂、镀锌附着效果更均匀，不容易出现边角位置的涂层漏涂问题。直筒段的长度设计需要匹配安装现场的排风高度要求，常规单机配套的直筒段长度多在1米到2.5米区间，筒身壁厚根据输送烟气的温度、腐蚀程度选择，常温无腐蚀的排风场景采用0.8mm到1.5mm的冷轧钢板即可，若输送带腐蚀性的焊接烟气、实验废气，则需要更换为不锈钢板材或者增加内壁防腐涂层。

　　安装边界方面，上部方形扩口的法兰边需要预留螺栓安装孔位，孔位间距控制在100mm到150mm，保证和设备排气法兰连接时的密封压紧力均匀，避免出现漏气问题；筒身中部需要设置1到2个固定抱箍的安装位，抱箍和墙面或者设备支架连接，抵消筒身受到的侧向风载荷，避免长期使用后筒身出现倾斜变形。筒身底部不需要额外设置收口结构，直接做平口处理即可，若有防雨需求，可以在顶部扩口位置加装防雨帽，不需要改动烟囱主体结构。

　　从实际使用场景来看，这类结构的烟囱还可以适配小型餐饮门店的油烟排放、工业焊烟净化器的排风输出，结构通用性较强，建模时需要重点关注变径段的曲面过渡精度，避免折弯加工时出现板材干涉，直筒段的折弯内角需要预留合适的折弯R角，根据板材厚度调整R角大小，防止折弯处出现板材开裂问题。另外，这类烟囱的内壁需要尽量保证平整，减少凸起结构，避免长期使用后积灰、积油难以清理，纵向焊缝需要做打磨平整处理，不要在焊缝位置残留焊渣或者凸起焊瘤，减少气流经过时的阻力，也避免杂质挂附在焊缝位置造成腐蚀隐患。在做结构校核时，主要考虑筒身的抗风载能力，以及高温烟气通过时的热变形量，直筒段每隔一定长度可以设置一圈微凸的加强筋，提升筒身的结构刚度，避免薄板材制作的筒身在负压排风时出现吸瘪变形。
