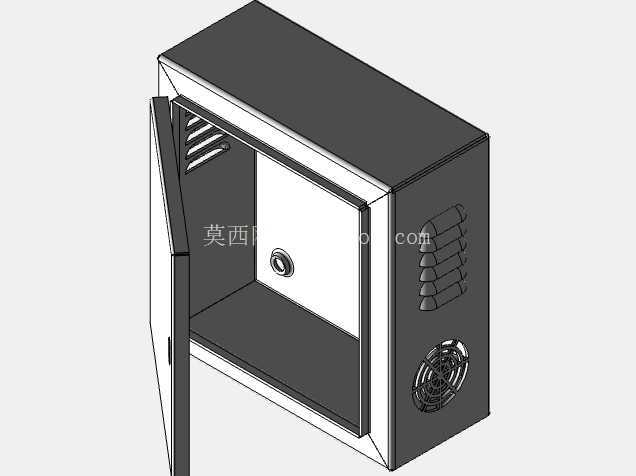

钣金结构电气防护外壳三维设计

　　这款钣金材质的电气外壳，主要面向工业现场低压电控回路的承载防护需求，常见于车间生产线旁的分布式控制节点、小型设备配套的电控集成单元、户外临时布设的电气转接站点等场景，核心作用是为内部安装的断路器、继电器、接线端子、小型PLC模块等电气元件提供可靠的物理防护，隔绝生产现场的粉尘、切削液飞溅、意外外力磕碰对电气元件的损伤，同时通过规整的壳体结构梳理内部走线，避免线路杂乱引发的误触、短路风险。

　　从功能特性来看，壳体采用单开门侧开结构，门体与框体通过隐藏式铰链连接，开合角度可满足日常元件检修、线路调整的操作空间需求，门体配备的锁止结构可在非维护时段实现壳体封闭，避免无关人员随意触碰内部带电部件。壳体侧部设计有阵列式冲压散热格栅，同时下部预留了轴流风扇的安装位，可根据内部元件的发热功率选择自然通风或强制风冷的散热方案，格栅的冲压角度经过优化，在保证通风面积的同时可阻挡大尺寸杂物直接落入壳体内部，适配多数工业场景的防护等级要求。壳体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺栓固定在墙面或设备立柱上，底部设计有穿线格兰头的安装区域，方便外部动力线、信号线的引入与固定，同时可实现穿线部位的密封防护。

　　设计过程中优先考虑钣金加工的工艺可行性，所有折弯边均预留了合理的折弯避让半径，避免折弯过程中出现板材开裂或尺寸超差的问题，壳体的拼接边采用点焊加密封胶的工艺方案，既保证壳体整体的结构强度，又能提升接缝处的防护性能。内部预留了通用的安装导轨固定位，可兼容标准宽度的DIN导轨安装，无需额外定制安装支架，方便不同品牌、不同规格电气元件的灵活排布，同时在壳体侧壁预留了接地螺柱的安装位置，保证壳体整体可靠接地，满足电气安全规范要求。

　　在尺寸与安装边界的考量上，壳体的整体进深控制在合理范围，既保证内部有足够的元件安装与走线空间，又不会过多占用现场的安装位置，壁挂安装时的突出距离适配车间通道、设备旁侧的安全距离要求，不会对人员通行、设备操作造成干涉。门体开启时的旋转半径经过核算，在常规安装高度下不会与周边的管线、设备结构产生碰撞，日常维护时无需额外拆除周边附属结构即可完全打开门体完成操作。壳体的板材厚度选型兼顾结构强度与整体重量，单人即可完成搬运与壁挂安装作业，无需额外借助起重设备，降低现场安装的人力成本。

　　针对不同场景的适配需求，壳体的结构预留了一定的改造空间，比如顶部可根据需要加装防雨檐适配户外半露天安装场景，侧部的格栅位置可按需加装防尘滤棉适配多粉尘的生产车间，内部可根据元件的安装尺寸加装分层安装板，实现强弱电元件的分区排布，减少不同回路之间的信号干扰。整体结构没有复杂的异形曲面，全部采用常规钣金加工工艺即可完成生产，加工成本可控，适合批量加工制作，同时各部件的拆分结构合理，后期若出现局部磕碰变形，可单独更换对应部件，无需整体替换壳体，降低后期维护成本。
