带曲面凹腔的杯状承托结构设计

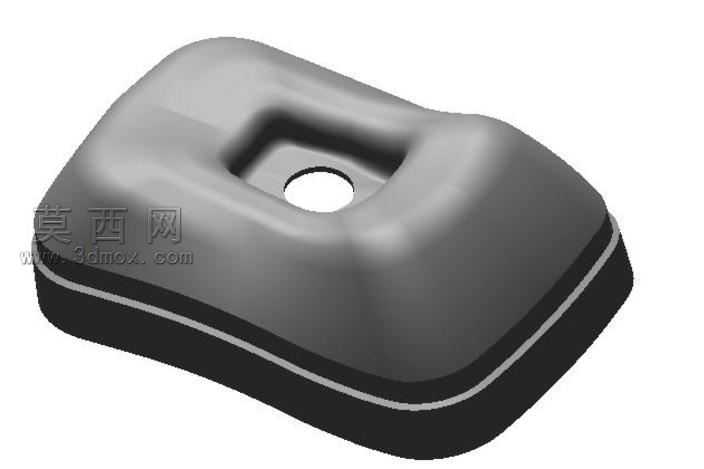

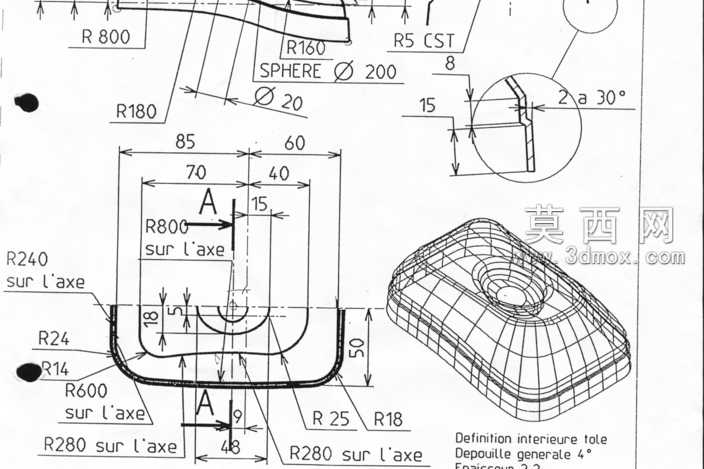

本作品为带曲面凹腔的杯状承托结构，建模过程严格遵循工程图纸的尺寸标注要求，首先搭建二维草绘基准，确定整体外轮廓的长宽基准，分别绘制顶部R800、侧边R180、底部R280等多段相切圆弧的轮廓线，保证各段曲面衔接处的曲率连续，避免出现硬棱边影响后续结构强度与外观效果。建模时优先采用曲面建模思路构建主体外形，先通过多截面曲面命令生成主体外曲面，再对边缘位置做R24、R14、R25、R18等不同半径的圆角过渡处理，确保所有转角位置平滑衔接，符合薄壁类零件的成型工艺要求。针对顶部的球形凹腔结构，单独绘制直径200的球面基准，定位到图纸标注的R160球面安装位置，通过布尔运算切除出凹腔结构，同时对凹腔边缘做R5的倒角处理，凹腔侧边的2a30°斜向结构通过拔模命令实现，严格匹配15mm、8mm的定位尺寸，保证斜向结构的角度与位置精度。主体中部的定位凹槽结构，以A-A剖视基准为参考，绘制凹槽的二维轮廓，通过凹槽命令切除出深度18mm的槽体，槽体边缘做R800的轴向圆弧过渡，保证槽底曲面与主体曲面的曲率匹配，槽体侧边9mm、48mm的定位尺寸严格对齐图纸标注，确保后续装配的对位精度。整体结构采用薄壁抽壳处理，设定均匀的壁厚参数，同时对内部成型面做4°的脱模斜度处理，符合注塑类薄壁零件的生产工艺要求，避免脱模时出现结构拉伤。线框结构展示阶段通过等轴测视角调整，清晰呈现各曲面的网格分布，验证所有圆弧面的曲率连续性，确保结构不存在曲面褶皱、断点等建模缺陷，整体建模过程全程关联尺寸参数，后续可通过修改参数快速调整整体尺寸与局部结构，适配不同的安装使用场景。
