可折叠堆叠式物流周转箱结构设计

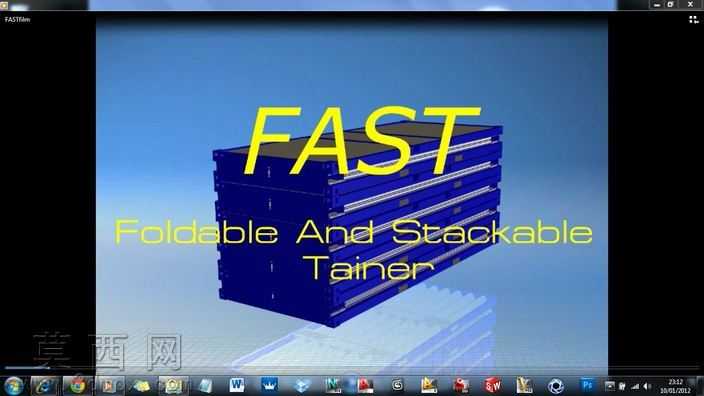

本作品为可折叠堆叠式周转箱三维建模设计，整体采用模块化结构思路完成全参数化建模，在三维建模过程中优先对箱体的堆叠限位结构、折叠铰接结构进行参数化定义，确保各部件装配公差控制在合理范围内，避免折叠运动过程中出现干涉问题。建模阶段首先完成箱体主体的基体特征绘制，采用等壁厚壳体结构保证箱体整体强度的同时控制自重，箱体侧壁设置多道横向加强筋结构，在不增加整体壁厚的前提下提升侧壁抗冲击、抗形变能力，适配物流运输过程中的堆压、碰撞工况。折叠结构采用隐藏式铰接设计，在非使用状态下可将箱体侧壁沿铰接轴翻转折叠，大幅降低空箱状态下的仓储占用空间，折叠后整体高度仅为展开使用状态的四分之一，能够有效降低空箱返程运输的物流成本。堆叠限位结构设置在箱体顶部与底部的对应位置，展开使用状态下多台箱体可沿垂直方向稳定堆叠，限位结构可避免堆叠过程中出现滑移、倾覆问题，堆叠层数可根据实际载重需求进行适配。材质渲染阶段采用工业级蓝色工程塑料质感，对箱体表面做细微磨砂纹理处理，还原真实物流周转箱的材质表现，铰接部位做金属材质区分，突出结构件的功能属性。设计过程中充分考虑物流周转的实际使用场景，箱体边角做圆弧过渡处理，避免使用过程中磕碰造成的结构损坏，同时也能避免尖锐边角对操作人员造成划伤。整体结构无多余复杂零件，铰接部位采用标准化连接结构，便于后期生产装配与损坏部件的替换，兼顾了使用实用性、空间利用率与结构耐用性，能够适配仓储、物流转运、工位物料存放等多类使用场景。
