螺杆驱动式机用虎钳结构设计方案

　　在常规铣削、钻削、磨削等机加工工序里，工件的可靠装夹是保证加工精度的核心前提，这款螺杆驱动式机用虎钳正是针对中小型机加工工位的装夹需求设计的手动夹紧工装。从实际应用场景来看，这类虎钳多配套立式铣床、台式钻床、小型平面磨床使用，也可作为钳工工位的基准装夹工具，适配黑色金属、有色金属、非金属型材等多种材质的规则外形工件装夹，尤其适合批量不大、换型频繁的加工场景，相比液压、气动夹具具备成本低、维护简单、不受气源电源限制的优势。

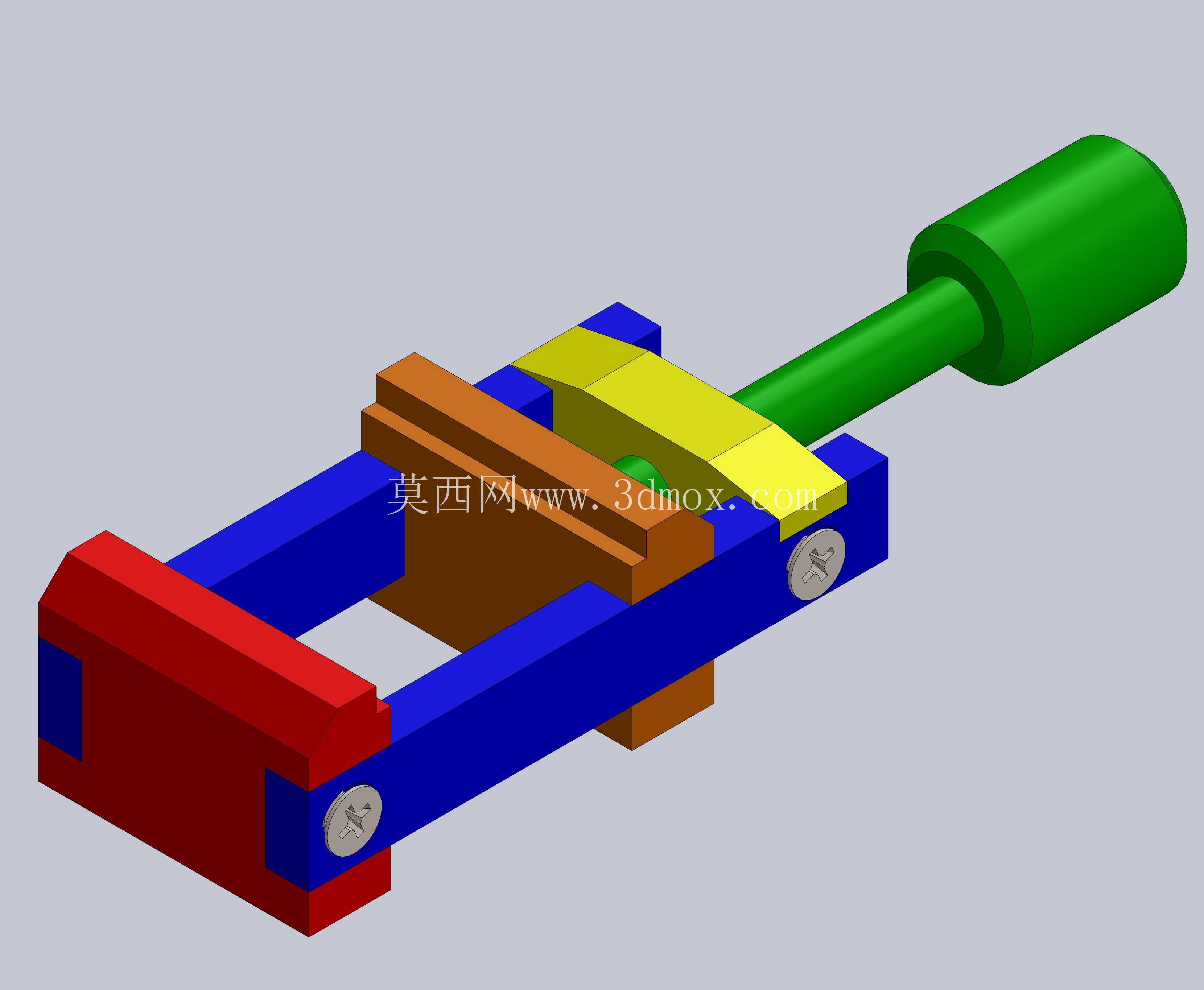

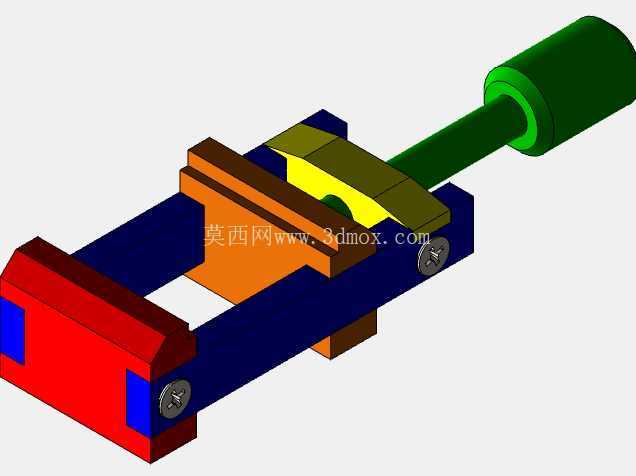

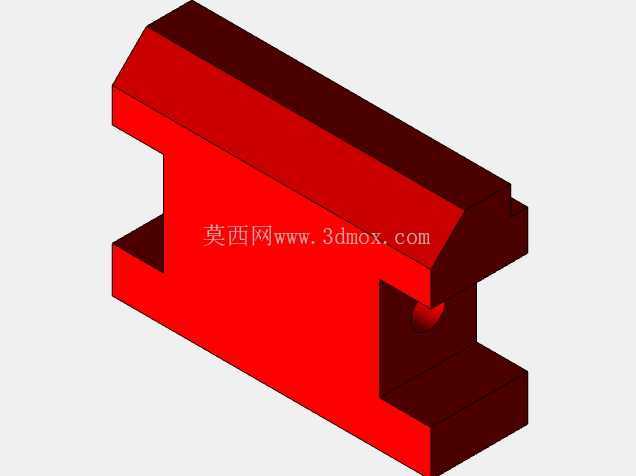

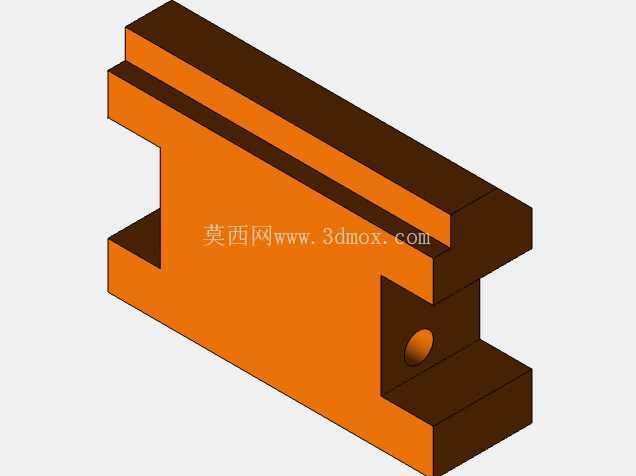

　　从功能特性上看，该虎钳采用梯形螺杆传动结构，通过旋转端部的手柄带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧动作，梯形螺纹具备良好的自锁性能，夹紧后不会因切削过程中的振动出现松脱问题，无需额外增加锁紧机构即可保证装夹可靠性。固定钳身与活动钳身的钳口位置设计有可更换的钳口板，钳口板表面加工有交叉网纹，能够增大与工件接触面的摩擦力，避免夹紧时工件出现滑移，当钳口板磨损后可单独拆卸更换，无需更换整个钳身，降低长期使用的维护成本。固定钳身两侧设计有沉头安装孔，可通过T型螺栓直接固定在机床工作台上，安装时可根据加工需求调整虎钳在工作台的位置，保证钳口与机床进给方向的平行度或垂直度，满足不同工序的装夹基准要求。

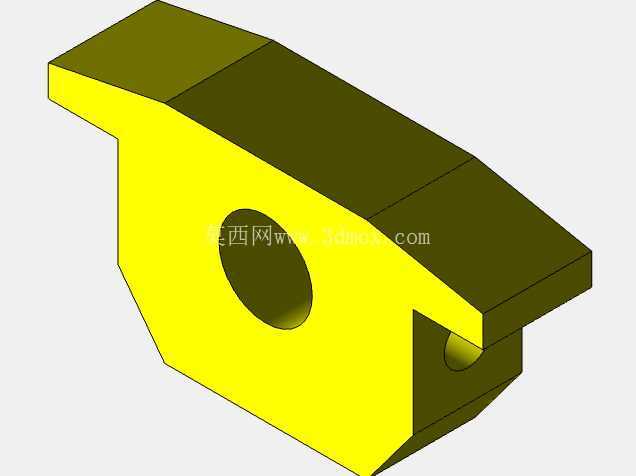

　　设计过程中首先明确了装夹行程范围，活动钳身的最大开合距离适配常见中小型工件的装夹尺寸，导轨部分采用矩形导轨结构，相比燕尾导轨具备更好的承载能力，加工工艺性也更优，导轨配合面预留了合理的间隙调整空间，长期使用出现磨损后可通过调整塞铁补偿间隙，避免钳身运动出现卡滞或晃动，保证夹紧精度。螺杆部分采用两端支撑结构，固定端安装在固定钳身的轴承孔内，通过限位结构限制螺杆的轴向窜动，保证旋转时的同轴度，活动钳身与螺杆的连接部位采用开合螺母结构，装配时无需从端部穿入螺杆，简化了整体装配流程，也方便后期的拆解维护。

　　从安装边界来看，虎钳整体外形采用方正的结构设计，底部为平整的安装基准面，安装时与工作台面完全贴合，保证装夹基准的水平度，整体高度控制在合理范围内，不会过多占用机床的Z轴行程，避免加工时出现刀具行程不足的问题。钳身主体采用铸铁材质设计，具备良好的减震性能，能够吸收切削过程中产生的振动，减少振纹对工件表面加工质量的影响，螺杆、钳口板等受力零件采用合金钢材质，经过热处理后具备足够的强度与耐磨性，能够承受较大的夹紧力，避免长期使用出现变形或断裂问题。

　　在实际使用过程中，操作人员可通过转动手柄控制夹紧力的大小，针对薄壁工件装夹时可适当控制夹紧力度，避免工件出现装夹变形，针对重型切削工况可适当增大夹紧力，保证工件在大切削量加工时不会出现位移。虎钳的导轨面、螺杆传动部位需要定期加注润滑脂，减少运动部件的磨损，延长使用寿命，每次使用后及时清理钳身及导轨缝隙内的切屑，避免切屑进入配合面造成导轨划伤或运动卡滞。这款虎钳的结构设计充分考虑了机加工现场的实际使用需求，没有多余的复杂结构，所有零部件都具备良好的加工工艺性，普通机加工车间即可完成全部零件的加工与装配，适合作为机加工工位的通用工装使用，也可作为机械结构教学的典型案例，帮助学习者理解螺杆传动、导轨配合、夹紧机构的设计原理与实际应用方式。
