电子设备用钣金安装防护固定罩

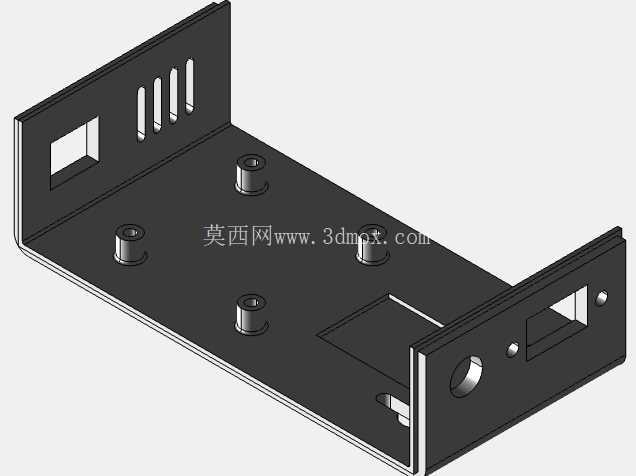

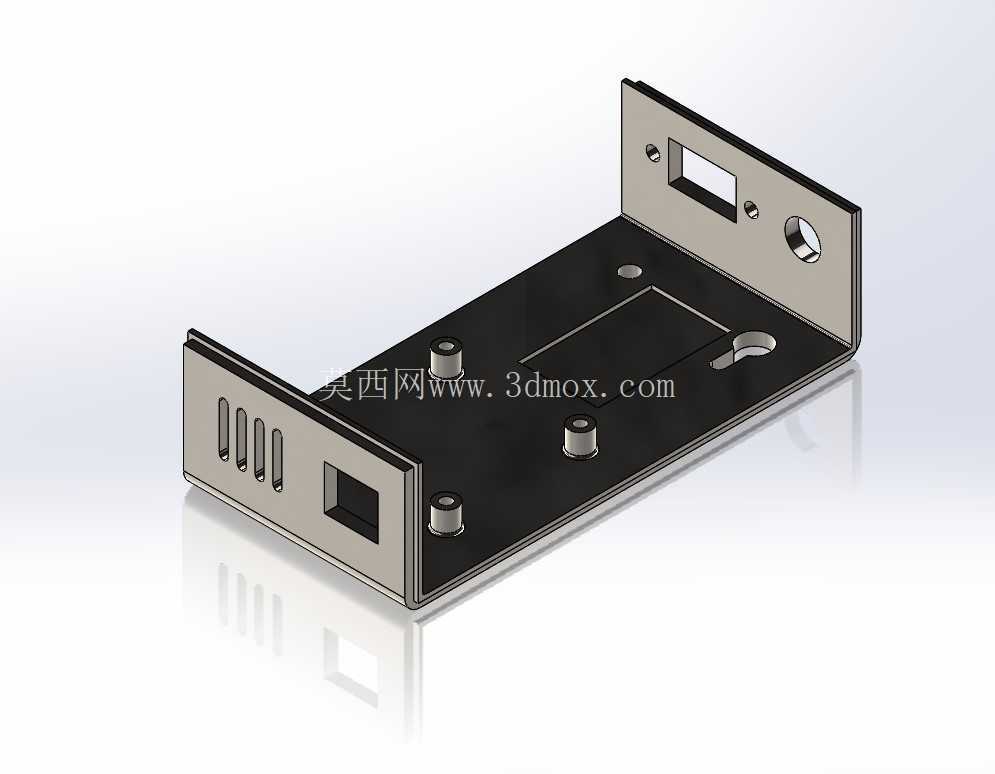

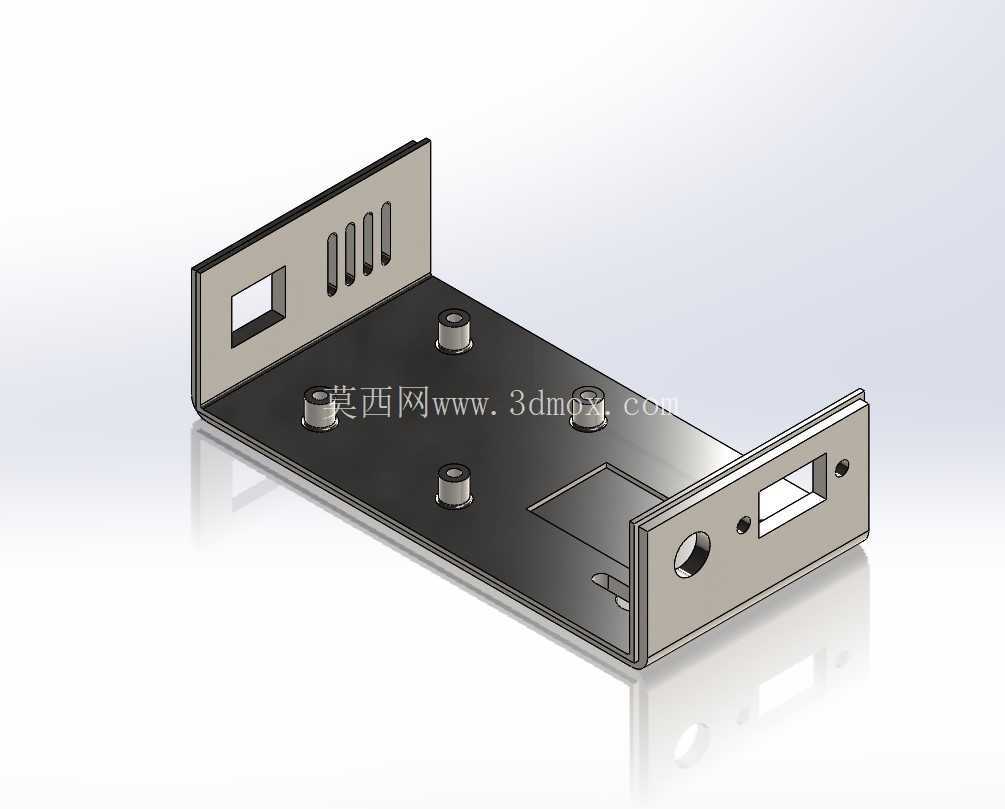

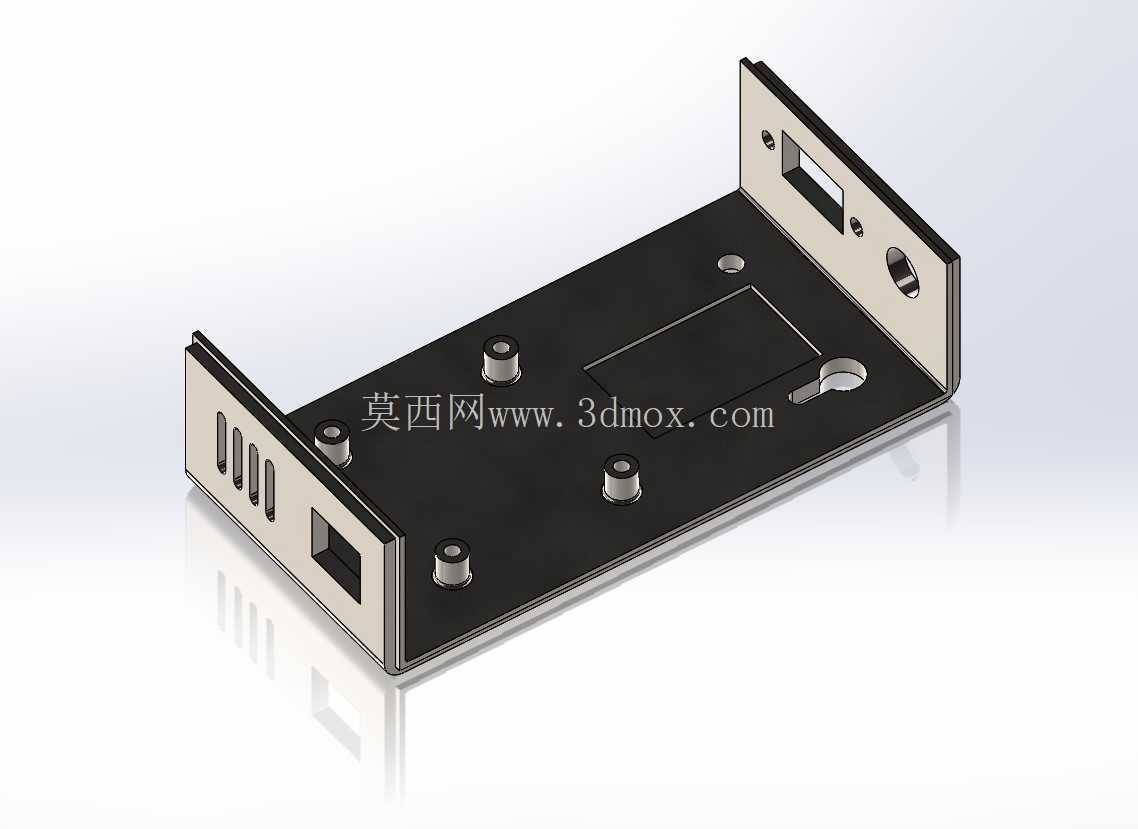

　　这款钣金防护结构主要面向工业电子设备的内置安装场景，多用于工控终端、小型信号处理模块、嵌入式控制板这类需要局部防护同时兼顾安装定位的电子单元，在设备内部既可以隔绝周边走线、活动部件对核心电子模块的剐蹭干扰，也能作为模块的承载基座，实现电子单元与设备主框架的刚性连接。从结构设计来看，整体采用U型折弯成型的主体架构，底板作为核心承载面，分布的四个压铆螺柱是核心安装定位点，对应电子模块的四个安装孔位，装配时模块直接落位在螺柱上，用螺丝锁紧即可完成固定，不需要额外设计转接支架，能有效减少装配环节的零件数量。

　　两侧的折弯立边承担侧向防护功能，同时立边上预留的方孔与圆孔，分别对应设备内部的走线过孔、外接接口的让位需求，其中一侧立边的长条形散热槽，是针对电子模块工作时的局部发热设计的，在不降低结构防护强度的前提下，预留了空气对流的通道，避免模块局部积热影响运行稳定性。设计阶段首先要匹配所适配电子模块的实际安装孔距，四个压铆螺柱的位置公差需要控制在±0.1mm以内，否则会出现模块安装孔与螺柱错位无法装配的问题；折弯边的高度需要略高于安装完成后的电子模块最高面，保证防护范围可以完全覆盖模块本体，避免周边部件移位时磕碰模块上的电容、接口等突出元件。

　　立边上的接口让位孔尺寸需要比实际外接插头的外形大1-2mm，既给装配预留调整余量，也不会因为间隙过大导致异物从侧边进入防护区域。安装边界方面，整体结构的宽度需要适配设备内部的安装仓宽度，两侧折弯边的外侧面距离要比仓体内宽窄0.5mm左右，方便整个护罩连带模块顺利推入安装位，底板上预留的方形让位口，是对应模块底部的突出元件或者底部接线需求设计的，避免护罩底板与模块底部元件产生干涉。实际应用中，这类钣金护罩多采用冷轧钢板冲压折弯成型，表面做喷塑或者镀锌处理，兼顾结构强度与防锈能力，相比塑料护罩，金属材质的护罩还能提供一定的电磁屏蔽效果，减少外界电磁信号对内部电子模块的干扰，也能避免模块自身的信号向外泄露影响设备其他部件的正常运行。

　　在结构细节处理上，所有折弯边的棱边都做了倒钝处理，避免装配时划伤操作人员或者损坏设备内部的线材，立边上的安装孔位都做了去毛刺处理，螺丝穿过时不会因为孔边毛刺导致螺丝卡滞或者镀层脱落。压铆螺柱的压铆力需要严格控制，既要保证螺柱与底板连接牢固，在后续拆装模块时不会出现螺柱松动脱落的问题，也不能因为压铆力过大导致底板出现变形，影响整个护罩的平面度，进而导致模块安装后出现倾斜、对接接口错位的问题。这类防护结构在设计时不需要追求过高的加工精度，重点是匹配所适配电子模块的安装尺寸与周边设备的安装空间，在满足防护、安装、散热三个核心需求的前提下，尽可能简化结构，减少不必要的折弯与开孔，降低加工成本，同时提升结构的整体刚性，避免在设备运输、运行过程中因为振动导致护罩变形，失去防护与定位的作用。
