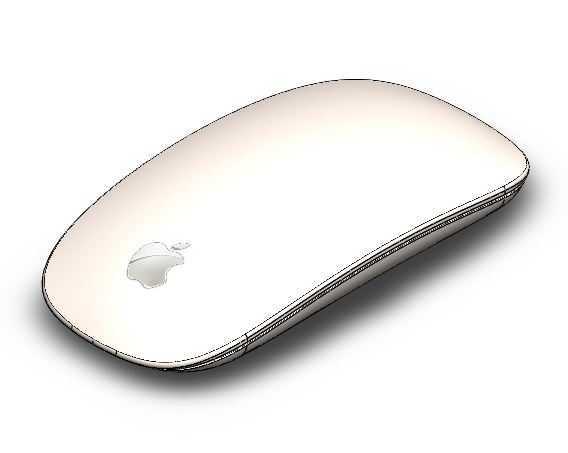

苹果Magic Mouse外观曲面结构设计

　　做数码外设结构设计的工程师大多都碰过鼠标类产品的曲面建模需求，尤其是苹果Magic Mouse这类一体化无按键的极简设计，对曲面连续性、壁厚控制、内部元器件排布的平衡要求极高，很多新手建模时容易只盯着外观弧度做，忽略实际使用时的握持边界和内部硬件的安装空间，最后做出来的模型要么曲面G2连续断差明显，渲染出来光影不顺，要么壁厚不均导致后续开模时出现缩痕，要么内部空间塞不下触控模组、电池和蓝牙模块。

　　先从实际应用场景来说，这类一体化多点触控鼠标主要面向桌面办公、创意设计类用户，使用场景覆盖平面桌面、浅色鼠标垫、甚至部分平整的硬质办公台面，和传统带左右实体按键、滚轮的鼠标不同，它的整个上壳就是触控交互区域，支持单指滑动、双指轻扫等手势操作，所以上壳的曲面弧度不能只考虑视觉上的轻薄感，还要兼顾手指在整个上表面滑动时的触感流畅度，不能出现局部曲率突变导致手指滑动卡顿的问题。

　　建模时最先要敲定的是整体的外形尺寸边界，这类轻薄型鼠标的整体长度控制在110mm到120mm之间，宽度在55mm到65mm之间，最厚处的高度不超过25mm，这个尺寸边界是结合成年人手掌趴握、捏握两种常用握持姿势的人体工学数据定的，太长会导致手腕悬空角度过大，长时间使用容易疲劳，太宽则会让拇指和无名指的夹持距离过大，增加手部负担，太薄则会压缩内部元器件的安装空间，无法容纳触控传感器、锂电池、蓝牙天线和压力感应模组。

　　设计思路上要优先处理分型面的位置，传统鼠标的分型面大多在侧面中部，而这类一体化上壳的鼠标，分型面设置在底部边缘，也就是上壳曲面一直延伸到接近底面的位置，和底盖的配合间隙控制在0.1mm以内，既保证外观上看不到明显的拼接缝，也能让上壳的触控区域覆盖更大的面积，支持更多手势操作。曲面构建时要先搭建主控制线，顶部的主轮廓线从前端到后端的曲率变化要平缓，前端厚度控制在5mm左右，向后逐渐过渡到最厚处，再收窄到底部的安装边，侧面的轮廓线要和顶部曲面做G2连续，避免侧面光影出现折角。

　　壁厚设计上，上壳因为要承载触控感应，采用均匀的1.2mm壁厚设计，材质选用ABS+PC混合材料，既保证足够的结构强度，不会因为手指按压出现明显形变，也能让触控信号顺利穿透，不会出现触控失灵的问题。内部的安装柱位置要避开触控模组的感应区域，安装柱的高度统一控制在3mm，柱位根部做0.5mm的圆角过渡，避免应力集中导致壳体开裂。底盖部分要预留脚贴的安装槽，脚贴采用四片式PTFE材质，分别布置在底盖的四个角位置，安装槽深度0.3mm，刚好和脚贴厚度匹配，保证脚贴安装后和底面齐平，滑动时不会出现卡顿。

　　很多人建模时容易忽略底部的光学传感器开孔位置，这个开孔要设置在底盖的纵向中心线上，距离前端的距离为整体长度的三分之一，这个位置是鼠标移动时的重心投影点，能保证光标追踪的精度，开孔直径控制在8mm，周围做1mm的凸台，避免灰尘进入传感器内部，同时凸台高度0.2mm，不会影响脚贴的滑动平整度。内部的电池仓要靠近鼠标尾部，平衡整体重心，让鼠标的重心落在光学传感器附近，移动时不会出现头重脚轻的问题，蓝牙天线要布置在靠近鼠标前端的位置，避免被电池和金属屏蔽罩遮挡信号，天线的安装位置要和上壳内壁保持1mm以上的间隙，防止信号衰减。

　　曲面渲染阶段要注意上壳的表面处理效果，采用哑光阳极氧化的质感，反光度控制在15%左右，既不会因为反光太强影响视觉效果，也能保证手指滑动时的阻尼感适中，不会太涩也不会太滑。底部的材质采用磨砂塑料，粗糙度比上壳稍高，和脚贴的配合间隙要在装配时控制在0.05mm以内，避免使用时出现上下壳晃动的问题。另外要注意上壳的苹果logo位置，设置在顶部曲面的中心偏后位置，logo的凹陷深度0.2mm，边缘做0.1mm的圆角，避免积灰，同时logo的位置要和内部的触控模组避让开，不能因为logo的凹陷影响触控的灵敏度。

　　实际建模过程中，要反复检查曲面的曲率梳，确保所有相邻曲面的曲率过渡均匀，没有局部的拐点，尤其是上壳和侧面衔接的位置，很多人做出来的模型在渲染时侧面会出现一条明显的光影棱线，就是因为曲面连续等级只做到了G1，没有达到G2连续的要求。另外要做干涉检查，确保内部的所有元器件安装后都和壳体内壁保持至少0.2mm的间隙，避免组装时出现装不进去的问题，活动部件比如内部的压力感应弹片，要预留0.3mm的活动行程，保证点击时的手感清晰，不会出现卡滞。
